تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 1250x600 ملم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 200 × 75 ملم | أقصى طول للشعاع: | 12000 ملم |
| المغزل الرئيسي: | 3 | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 3*11كيلوواط | سرعة المغزل: | 200 3000 دورة / دقيقة |

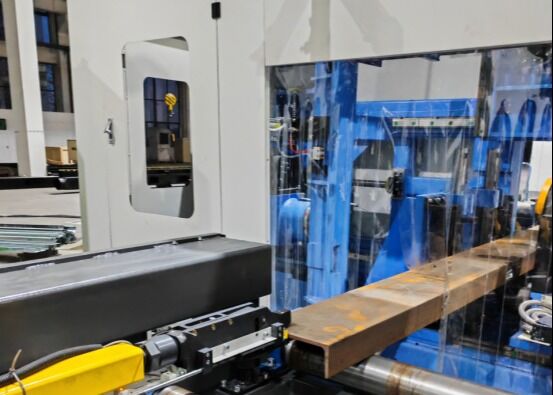

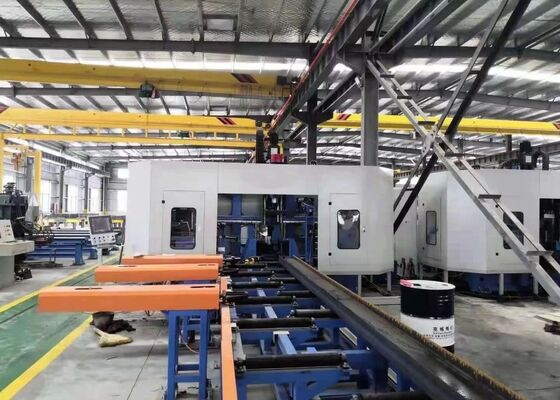

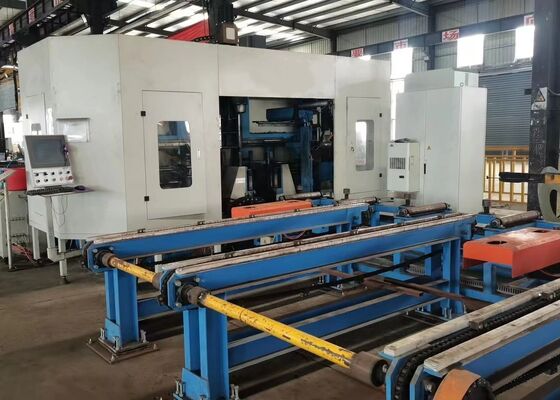

آلة قطع وتثقيب شعاع CNC مقاس 40 مم بحد أقصى لقطر الفتحة مع تحكم PLC
مقدمة المنتج:
تم تطوير خط تثقيب شعاع CNC هذا خصيصًا لعمليات التثقيب عالية الدقة على مكونات الهيكل الفولاذي على شكل حرف H. تتميز الآلة بثلاث وحدات مغزل دقيقة عالية السرعة، وتوفر قدرات تثقيب متعددة الزوايا بكفاءة مع الحفاظ على دقة تشغيل ممتازة، واستقرار تشغيلي، وسهولة الاستخدام. كحل معالجة متقدم وموثوق لصناعة تصنيع الفولاذ الهيكلي، يتم استخدام المعدات على نطاق واسع في الهياكل الفولاذية الإنشائية، وهندسة الجسور، وتصنيع أبراج النقل، وهياكل الشبكات واسعة النطاق، وتطبيقات معالجة الفولاذ الثقيلة الأخرى.
معلومات تكوين المنتج:
| معلمة شعاع H | الحد الأقصى للعرض × الارتفاع للحجم | 1250x600 مم | |
| الحد الأدنى للعرض × الارتفاع للحجم | 200 × 75 مم | ||
| الحد الأقصى لطول الشعاع | 12000 مم | ||
| المغزل الرئيسي | الكمية | 3 | |
| الموديل | BT40 | ||
| قوة المحرك | 3 × 11 كيلو واط | ||
| سرعة المغزل | 200 ~ 3000 دورة في الدقيقة | ||
| الحد الأقصى لقطر الفتحة | φ40 مم | ||
| قوة المحرك | قوة محرك سيرفو التغذية | 2 × 3 كيلو واط | |
| قوة محرك سيرفو التموضع | 2 × 3 كيلو واط | ||
| دقة المعالجة | انحراف مسافة الفتحة | فتحتان ضمن 1 متر | ±0.5 |
| تزداد قيمة الانحراف المسموح بها بمقدار ±0.2 مم لكل متر إضافي من مسافة الفتحة، ولا يتجاوز الحد الأقصى ±2 مم | |||
| انحراف هامش النهاية | ±1.0 مم | ||
| النظام الهيدروليكي | ضغط المضخة الهيدروليكية | 7 ميجا باسكال | |
| قوة محرك مضخة الزيت | 7 كيلو واط | ||
| النظام الكهربائي | طريقة التحكم | PLC | |
| عدد محاور CNC | 7 | ||
| الحجم الكلي (طول × عرض × ارتفاع) | 32000 × 6200 × 4000 | ||
ميزات المنتج
1. تتكون آلة التثقيب والقطع ثلاثية الأبعاد لشعاع H بنظام CNC من إطار آلة شديد التحمل، ونظام تغذية CNC، ونظام مناولة المواد، ونظام تحكم كهربائي، ونظام هيدروليكي، ونظام تبريد، ونظام تشحيم، ووحدة تجميع خردة، وتجميعات مساعدة أخرى. تتميز الآلة بقاعدة آلة ثابتة وتكوين قطعة عمل متحركة، وهي مصممة خصيصًا لاستيعاب متطلبات تشغيل شعاع H كبير الحجم. تدعم الإنتاج الآلي المستمر مع توفير كفاءة معالجة عالية، واستقرار تشغيلي موثوق، وجودة تشغيل متسقة.
2. يشتمل هيكل الآلة على سرير الآلة الرئيسي، وتجميعات طاولة انزلاق CNC، وآليات الدعم، ووحدات التثبيت العلوية، ووحدات التثبيت الجانبية، وأنظمة الكشف عن قطعة العمل. تشتمل تجميعات الانزلاق CNC على شرائح ثابتة الجانب، وشرائح متحركة الجانب، ووحدات انزلاق مغزل علوية. تم تصميم كل تجميع انزلاق خصيصًا لمعالجة شعاع H، ويتضمن لوحة انزلاق، وقاعدة انزلاق، ورأس مغزل، ومغزل ميكانيكي عالي السرعة، واسطوانة أداة، ومحرك متغير التردد، ومحرك سيرفو، وأدلة خطية، وبراغي دقيقة، مما يضمن تحديد المواقع بدقة، وحركة سلسة، وأداء تشغيل موثوق.
3. يتكون نظام تغذية CNC من أقواس دعم، وآليات نقل مسننات وتروس، ومحركات سيرفو، ومخفضات، ومناولات تغذية. مدفوعة بمحرك السيرفو، تقوم مناولة التغذية بنقل قطع عمل شعاع H بدقة على طول المحور X، مما يوفر تحكمًا دقيقًا في التغذية، وتموضعًا مستقرًا لقطعة العمل، ونقلًا موثوقًا للمواد طوال دورة التشغيل.
4. يتكون نظام مناولة المواد من ناقل تغذية وناقل خروج. يشتمل ناقل التغذية على هياكل دعم الناقل، وبكرات دعم، وآليات تحديد المواقع الجانبية، مما يتيح النقل الفعال للمقاطع الفولاذية، وتحديد المواقع الدقيق للمحور Y، وتحميل المواد المنسق بالاقتران مع نظام تغذية CNC. يضمن هذا التكوين تغذية سلسة ومستقرة لقطعة العمل. يتكون ناقل الخروج من دعامات تفريغ وتجميعات بكرات، مما يسهل النقل الموثوق والمستمر لقطع العمل النهائية بعد التشغيل.
5. يجمع نظام التبريد بين طرق التبريد الداخلية والخارجية مع تقنية تشحيم رذاذ الزيت لإدارة الحرارة المتولدة أثناء عمليات التثقيب بفعالية. يقلل تكوين التبريد المحسن هذا من استهلاك سائل التبريد، ويخفض تكاليف التشغيل المتعلقة بالإنتاج، ويعزز التصنيع الأنظف والأكثر مسؤولية بيئيًا، ويطيل عمر أداة الحفر عن طريق تقليل التآكل الحراري وتدهور الأداة الناتج عن الحرارة.
6. يوفر النظام الهيدروليكي طاقة هيدروليكية موثوقة لآلية التثبيت العلوية، وآلية التثبيت الجانبية، واسطوانات الأدوات، والمكونات الأخرى التي تعمل بالهيدروليك. يوفر تثبيتًا آمنًا ومستقرًا لقطعة العمل مع ضمان تشغيل موثوق للآلة طوال دورة التشغيل الكاملة.
7. يوفر النظام الهوائي طاقة هواء مضغوط لمناولة التغذية، واسطوانات الكشف، والمكونات الأخرى التي تعمل بالهواء المضغوط. يوفر تشغيلًا سريعًا، وتشغيلًا سريع الاستجابة، وأداءً آليًا موثوقًا لآليات الآلة المقابلة.
8. يجمع نظام التشحيم بين التشحيم الآلي المركزي وإجراءات التشحيم اليدوي. يوفر نظام التشحيم المركزي تشحيمًا في الوقت المناسب وبتحكم دقيق للمكونات المتحركة الهامة، بما في ذلك الأدلة الخطية وتجميعات براغي القيادة الدقيقة. هذا يقلل بشكل فعال من الاحتكاك والتآكل الميكانيكي مع الحفاظ على دقة التشغيل طويلة الأجل والموثوقية العامة للمعدات.
9. يدمج نظام التحكم في الآلة كمبيوتر صناعي، ووحدة تحكم PLC، ومكونات تحكم مرتبطة لتوفير تشغيل ذكي وآلي للمعدات. يمكن إنشاء برامج التشغيل عن طريق استيراد رسومات CAD أو إدخال معلمات المعالجة عبر واجهات USB أو إدخال لوحة المفاتيح. يدعم النظام تخزين واسترجاع وعرض ونقل برامج التشغيل وفقًا لأرقام الأجزاء المحددة عند الحاجة. يمكن أيضًا تعديل معلمات التشغيل الفردية يدويًا، بينما يمكن تنفيذ دورة الإنتاج الكاملة تلقائيًا، مما يحسن بشكل كبير المرونة التشغيلية وكفاءة الإنتاج والإنتاجية التصنيعية الإجمالية.
خلال جلسات عرض العينات، تعرض آلة التثقيب والقطع والقص لشعاع H و الصفائح المعدنية بنظام CNC بفعالية قدرات المعالجة الخاصة بها باستخدام عينات شعاع H قياسية بعروض حواف مختلفة وسماكات ويب مختلفة، بالإضافة إلى عينات القناة الفولاذية بأبعاد مختلفة. توضح قطع العمل المعروضة بوضوح قدرة الآلة على تحقيق تحديد مواقع دقيق للفتحات، وخيوط ملولبة نظيفة ودقيقة، وأنماط علامات واضحة المعالم، مما يوفر عرضًا شاملاً لدقتها الممتازة في التشغيل، واتساق العملية، وموثوقيتها التشغيلية في التطبيقات الصناعية العملية.
تُستخدم آلة التثقيب والتمييز والقص عالية السرعة لشعاع H بنظام CNC بشكل أساسي في مرافق تصنيع الهياكل الفولاذية ومشاريع بناء الجسور. في ورش الهياكل الفولاذية، تضمن التشغيل الدقيق لشعاع H المستخدم في الأطر وهياكل الدعم، مما يوفر أساسًا قويًا للتجميع المستقر للهياكل الفولاذية. في بناء الجسور، تقوم المعدات بعمليات تثقيب عالية الدقة على شعاع H، مما يحسن السلامة الهيكلية للجسور ويمكّنها من تحمل الأحمال طويلة الأجل بفعالية. بفضل كفاءتها التشغيلية الاستثنائية، تقدم هذه الآلة دعمًا موثوقًا لهذه القطاعات الأساسية للبنية التحتية، مما يساهم في التقدم السلس للمشاريع ذات الصلة.
