تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 1250x600 ملم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 200 × 75 ملم | أقصى طول للشعاع: | 12000 ملم |
| المغزل الرئيسي: | 3 | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 3*11كيلوواط | سرعة المغزل: | 200 3000 دورة / دقيقة |

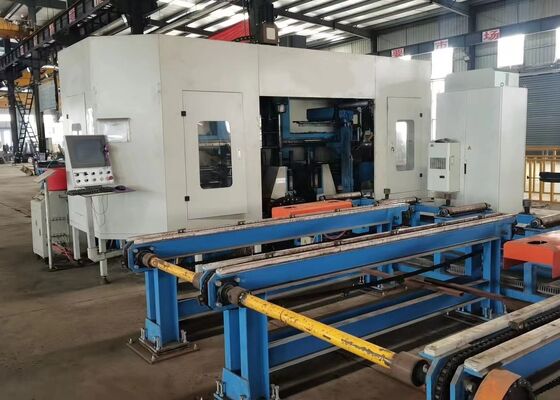

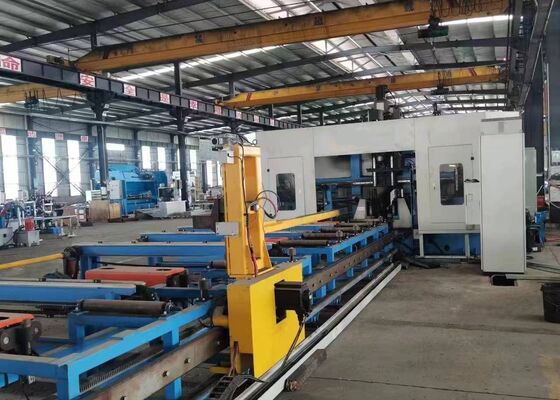

النموذج BHD1250C CNC H حزمة الحفر وقطع الشعر وقطع الشعر خط آلة BT40 الغزل الرئيسي
مقدمة المنتج
تم تصميم خط الحفر CNC هذا بالتحديد لتطبيقات الحفر عالية الدقة على المكونات الهيكلية H-beam.تقدم الآلة أداءً فعالًا للحفر متعدد الاتجاهات مع دقة عالية في التصنيع وسهولة التشغيلكحل معتمد ومتقدم لمعالجة صناعة تصنيع الصلب ، يتم تطبيقه على نطاق واسع في مختلف المجالات ، بما في ذلك الهياكل الصلبية البناءية ، هندسة الجسور ،تصنيع أبراج نقل، ومشاريع هيكلة الشبكة على نطاق واسع.
معلومات تكوين المنتج:
| معايير شعاع H | الحجم الحد الأقصى عرض × ارتفاع | 1250×600ملم | |
| الحجم الحد الأدنى العرض × الارتفاع | 200×75ملم | ||
| أقصى طول للشعاع | 12000ملم | ||
| الغزل الرئيسي | كمية. | 3 | |
| النموذج | BT40 | ||
| قوة المحرك | 3x11 كيلوواط | ||
| سرعة الفولاذ | 200~3000 دورة/دقيقة | ||
| أقصى قطر للثقب | φ40 ملم | ||
| قوة المحرك | قوة محرك إمداد الخدمة | 2x3 كيلوواط | |
| قوة محرك الخدمة | 2x3 كيلوواط | ||
| دقة المعالجة | انحراف مسافة الثقب | ثقبين على بعد متر واحد | ± 0.5 |
| قيمة الانحراف المسموح بها تزداد بنسبة ± 0.2 ملم لكل متر إضافي من مسافة الثقب ، والحد الأقصى لا يتجاوز ± 2 ملم | |||
| انحراف الهامش النهائي | ±1.0 ملم | ||
| نظام هيدروليكي | ضغط المضخة الهيدروليكية | 7 مبا | |
| قوة محرك مضخة الزيت | 7كيلوواط | ||
| النظام الكهربائي | طريقة التحكم | PLC | |
| عدد محاور CNC | 7 | ||
| الحجم الإجمالي (L × W × H) | 32000 × 6200 × 4000 | ||
خصائص المنتج
1تتكون آلة الحفر والقطع 3D CNC H-beam من إطار آلة ثقيلة ، ونظام تغذية CNC ، ونظام معالجة المواد ، ونظام التحكم الكهربائي ، ونظام هيدروليكي ، ونظام تبريد ،نظام التشحيم، وحدة جمع الخردة، وغيرها من التركيبات المساعدة. مصممة مع سرير آلة ثابتة وتكوين قطعة العمل متحركة،المعدات مصممة خصيصًا لمعالجة الحزم H ذات الحجم الكبيروهو يتيح الإنتاج الآلي المستمر مع توفير كفاءة عالية في المعالجة واستقرار عمليات موثوق به وأداء معالجة ثابت.
2يتكون هيكل الماكينة من سرير الماكينة الرئيسي ، وتركيبات طاولة الزحف CNC ، وآليات الدعم ، ووحدات التشبيك العلوية ، ووحدات التشبيك الجانبي ، وأنظمة الكشف عن قطعة العمل.تتكون مجموعات الزحف CNC من شرائح ثابتة، والمنحدرات الجانبية المتحركة، ووحدات الانزلاق الفولاذ العلوي. تم تطويرها خصيصا لمعالجة H شعاع، ويتضمن كل تجمع الانزلاق لوحة الانزلاق، قاعدة الانزلاق، رأس الفولاذ،محور ميكانيكي عالي السرعة، أسطوانة الأدوات، محرك تردد متغير، محرك الخدمة، المواسير الخطيّة، ومسامير الرؤوس الدقيقة، مما يوفر وضعًا دقيقًا، وحركة سلسة، وأداء معالجة مستقر.
3يتكون نظام التغذية CNC من دعامات الدعم، آليات نقل الوقود، المحركات الخدمية، المكابح، ومعالجات التغذية.معالج التغذية ينقل بدقة قطع العمل H-beam على طول محور X، وضمان التحكم الدقيق في التغذية، وضع المواد مستقرة، ونقل قطعة العمل موثوق بها طوال عملية التصنيع.

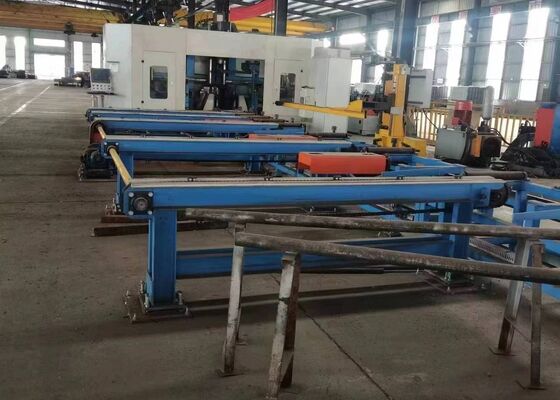

4يتكون نظام معالجة المواد من ناقل إدخال ومحمول إخراج. يتكون ناقل الإدخال من هياكل دعم ناقل، أدوات دعم،وآليات تحديد المواقع الجانبية، التي تسهل نقل ملفات تعريف الفولاذ، وتحديد موقع محور Y الدقيق، وتنسيق تحميل المواد مع نظام تغذية CNC،وبالتالي ضمان تغذية فعالة ومستقرة لقطع العمليتكون ناقل التغذية الخارجي من دعامات التفريغ ومجموعات الأدوات ، مما يسمح بنقل قطع العمل النهائية بسلاسة وموثوقية بعد عملية التصنيع.
5يستخدم نظام التبريد مزيجا من طرق التبريد الداخلية والخارجية جنبا إلى جنب مع تكنولوجيا تزيين ضباب النفط للسيطرة بفعالية على الحرارة الناتجة أثناء عمليات الحفر.هذا الحل التبريد الأمثل يقلل من استهلاك المبرد، يقلل من تكاليف الإنتاج الإجمالية، ويدعم تصنيع أكثر نظافة ومسؤولية بيئية،ويمدد عمر خدمة أداة الحفر عن طريق تقليل التآكل الحراري وتدهور الأداة المرتبطة بالحرارة.
6يوفر النظام الهيدروليكي طاقة هيدروليكية موثوقة لآلية التشغيل العلوية، آلية التشغيل الجانبية، أسطوانات الأدوات، وغيرها من المكونات التي تعمل هيدروليكيا.يضمن مصراع قطعة العمل آمنة ومستقرة مع الحفاظ على تشغيل الآلة موثوق بها طوال دورة التصنيع.
7. يوفر النظام الهوائي طاقة الهواء المضغوط لمعالجة التغذية ، أسطوانات الكشف ، وغيرها من المكونات التي تعمل بالهواء الهوائي.والعمل الآلي الموثوق به لآليات الآلة ذات الصلة.
8يجمع نظام التشحيم بين التشحيم الآلي المركزي وطرق التشحيم اليدوي.نظام التشحيم المركزي يوفر التشحيم في الوقت المناسب ودقة قياس إلى المكونات الحيوية المتحركة، بما في ذلك خطوط توجيه خطية ومجموعات المسامير الرصاصية الدقيقة ، مما يقلل بشكل فعال من الاحتكاك الميكانيكي والتكسير مع الحفاظ على دقة التصنيع على المدى الطويل وموثوقية المعدات.
9يدمج نظام التحكم في الآلة جهاز كمبيوتر صناعي، وحدة تحكم PLC، ومكونات التحكم المرتبطة به لتحقيق تشغيل الآلة الذكية والأتمتة.يمكن إنشاء برامج المعالجة عن طريق استيراد رسومات CAD أو إدخال معايير التصنيع من خلال واجهات USB أو مدخلات لوحة المفاتيحيسمح النظام بتخزين برامج التصنيع واستدعائها وعرضها ونقلها وفقًا لأرقام الأجزاء المحددة كلما لزم الأمر.كما أنه يسمح بتعديل معايير التصنيع الفردية يدويًا مع دعم التنفيذ التلقائي بالكامل لدورة الإنتاج الكاملة، مما يعزز بشكل كبير المرونة التشغيلية وكفاءة الإنتاج وإنتاجية التصنيع بشكل عام.
خلال جلسات العرض العينية، والحزمة والصفائح المعدنية CNC الحفر،وتعرض آلة القص بفعالية قدراتها على معالجة باستخدام عينات H-beam القياسية مع عريضات مختلفة للشريحة وسماكة الشبكة، جنبا إلى جنب مع عينات الصلب القناة في أبعاد مختلفة.خيوط نظيفة ودقيقة، ونماذج علامة محددة بوضوح، وتوفير إثبات شامل لدقة التصنيع الممتازة، والاتساق في العملية،والموثوقية التشغيلية في التطبيقات الصناعية العملية.
يتم استخدام آلة الحفر والتمييز والقص عالية السرعة CNC H-Beam بشكل أساسي في منشآت تصنيع الهياكل الصلبة ومشاريع بناء الجسور.يضمن معالجة دقيقة لأشعة H المستخدمة في الأطر والهياكل الداعمة، مما يوفر أساسا قويا لتجميع مستقرة من الهياكل الفولاذية. في بناء الجسور، والجهاز يؤدي عمليات الحفر بدقة عالية على الحزم H،تحسين السلامة الهيكلية للجسور وتمكينها من تحمل الأحمال طويلة الأمد بفعاليةبفضل كفاءتها التشغيلية الاستثنائية، توفر هذه الآلة دعمًا موثوقًا لهذه القطاعات الأساسية للبنية التحتية، مما يسهم في التقدم السلس للمشاريع ذات الصلة.
