تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر والطحن | حجم الشغل: | 1200x1200 ملم |
|---|---|---|---|
| ارتفاع الدرج: | 600mm | المغزل تفتق: | BT50-150 |
| Max.Rring Diamter: | φ50 مم | ماكس: | ≤180 ملم |
| النقر على القطر: | M3-M24mm | قوة محرك المغزل المؤازر: | 11kw |
| إبراز: | التصنيع باستخدام الحاسب الآلي أداة طحن آلة,التصنيع باستخدام الحاسب الآلي الشخصي آلة طحن |
||

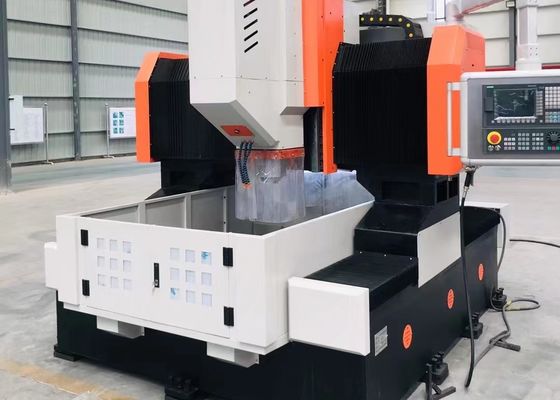

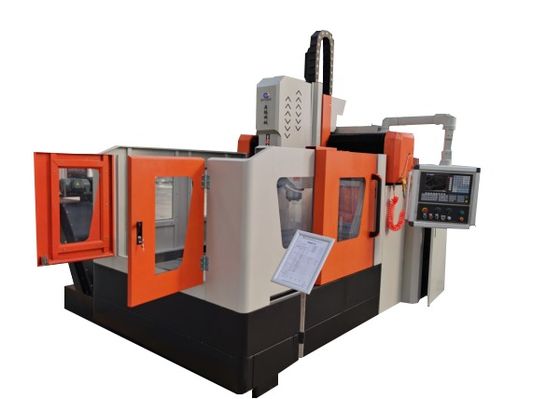

1200x1200mm حجم قطعة العمل حفر لوحة CNC ومحطم آلة النموذج سيرفو 11KW قوة محرك الفولاذ
التطبيق:
مناسبة للحفر والشفرة والتقطيب والطحن للصفائح / المكونات الهيكلية.
وهي مخصصة في المقام الأول لحفر قطع العمل عالية الكفاءة مثل الفلينجز والقرصات والحلقات والألواح ذات السماكة ضمن النطاق الفعلي.يمكن تحقيق الحفر من خلال الثقوب والثقوب العمياء على كل من قطع المواد الواحدة والمواد المركبةيتم التحكم في عملية معالجة آلة الأدوات الرقمية ، مما يوفر عملية مريحة للغاية. فإنه يتيح الإنتاج الآلي ، عالية الدقة ، متعددة الأنواع ، والإنتاج الضخم.
1مكتب العمل:
يحتوي سرير الآلة على هيكل مصفح ، يخضع لعلاج التسخين الثانوي والشيخوخة قبل الانتهاء من المعالجة. وهو يظهر صلابة ديناميكية وثابتة ممتازة دون تشوه.يتم تثبيت اثنين من قواعد التوجيه الخطية عالية الدقة على كل جانب من قاعدة السرير، مما يضمن توزيع قوة موحدة على المنزلقات القيادة، مما يعزز بشكل كبير صلابة آلة الآلة وكذلك مقاومة السحب والضغط.يستخدم نظام القيادة محركات AC servo وأزواج المسامير الكروية الدقيقة للقيادة ذات الجانبين المزدوجة، مما يسمح للشريط بالتحرك على طول المحور Y. بالإضافة إلى ذلك ، تم تجهيز منصة العمل بنظام ضغط أسطوانة هيدروليكية.
2. الجدار المتحرك:
البوابة المتنقلة هي مكون صب المصنوع من الصلب الرمادي (HT250). يتم تركيب زوجين من الدلائل الخطية المتدحرجة بقدرة تحمل عالية للغاية على الجانب الأمامي من البوابة.مجموعة من المسامير الكرة الدقة ومحرك الخدمة تمكن من الصفحة المنزلية رأس الطاقة للتحرك على طول محور X، مع رأس قوة الحفر مثبت على لوحة انزلاق رأس القوة.يتم تحقيق حركة البورتري بواسطة محرك الخدمة القيادة المكسرة الكرة للدوران على المسمار الكرة من خلال ربط الدقة.
3. السرج المنزلق المتحرك
السرج المنزلق المتحرك هو مكون هيكلي من الحديد الصلب الدقيق. وهو مجهز بثنائي سحب السكة الحديدية الخطي CNC بقدرة تحمل عالية للغاية ، ومجموعة من أزواج المسامير الكروية الدقيقة ،ومركز تخفيض كوكبي عالي الدقة متصل بمحرك الخدمة. هذا التكوين يخدم لتوازن وزن رأس القوة، والحد من الحمل على المسمار، وتوسيع عمر الخدمة للمسمار. فإنه يدفع رأس قوة الحفر للتحرك على طول المحور Z,تمكين الإجراءات مثل التقدم السريع ، وتغذية العمل ، والانسحاب ، ووقف رأس الطاقة ، إلى جانب وظائف كسر الشريحة التلقائية ، وإزالة الشريحة ، والتوقف.
Sالمواصفات:
| حجم القطعة | LxW | 1200×1200 ملم |
| ارتفاع الدرج | 600 ملم | |
| مكتب العمل | عرض فتحة T | 28ملم |
| رأس قوة الحفر | كمية. | 1 |
| مسدس العجلة | BT2 ملفات | |
| أقصى قطر الحفر | Φ50 ملم | |
| الحجم القصوى | ≤ 180 ملم | |
| قطر الشرب | M3-M24 ملم | |
| سرعة الفولاذ | 30~3000 دورة/دقيقة | |
| قوة المحرك الخادم | 11كيلوواط | |
| المسافة من الطرف السفلي من الغزل إلى طاولة العمل | 200-600ملم | |
|
الحركة الجانبية لرأس القوة (محور X) |
أقصى ضربة أفقية | 1200 ملم |
| سرعة الحركة الجانبية | 0~8 دورات/دقيقة | |
| قوة محرك الخدمة للحركة الجانبية | 1x2.4 كيلوواط | |
| الحركة الطولية للشرفة (محور Y) | الحد الأقصى لضربة التغذية | 1200 ملم |
| سرعة تحرك الغذاء | 0~8 م/دقيقة | |
| قوة محرك إمداد الخدمة | 2x2.4 كيلوواط | |
| الحركة العمودية لتغذية العجل (محور Z) | أقصى ضربة | 400 ملم |
| سرعة التحرك | 0~8 م/دقيقة | |
| قوة محرك الخدمة | 1x2.4 كيلوواط | |
| دقة تحديد المواقع على ثلاثة محاور | X/Y/Z/A/B/C | ±0.015/1000ملم |
| دقة تحديد المواقع المتكررة في ثلاثة محاور | X/Y/Z/A/B/C | ±0.01/1000ملم |
| الحجم الكلي | LxWxH | 2800 × 2250 × 2230 ملم |
