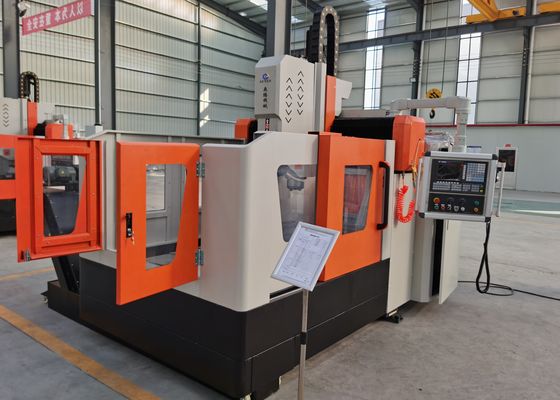

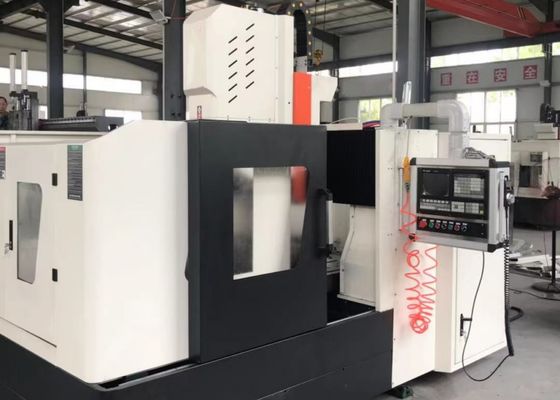

11KW محرك المغزل المؤازر قوة آلة الحفر باستخدام الحاسب الآلي العملاقة لشفة الصفائح المعدنية

11KW محرك المغزل المؤازر قوة آلة الحفر باستخدام الحاسب الآلي العملاقة لشفة الصفائح المعدنية

مقدمة المنتج:

تم تصميم المعدات خصيصًا للتصنيع الدقيق لألواح صفائح الأنابيب والفلنجات، وتستوعب أقطار الفتحات التي تصل إلى φ80 مم. وتشمل قدراتها الأساسية الحفر، والتوسيع، والمملة، والتنصت، والشطب، والطحن. الآلة متوافقة مع كل من لقم الثقب الكربيدي والتقليدي. نظام التحكم CNC بديهي، مما يسمح بالتشغيل المباشر. توفر الماكينة باستمرار دقة فائقة وأداء تشغيلي.

تكوين المنتج:

ميزات المنتج

1. هيكل الآلة والعارضة العرضية مصنوعان من هياكل فولاذية ملحومة ويخضعان للمعالجة الحرارية الشاملة لتخفيف الضغط لضمان الدقة المثلى. طاولة العمل، الطاولة المنزلقة المستعرضة، والمكبس مصنوعة من الحديد الزهر، مما يوفر متانة استثنائية وصلابة هيكلية.

2. نظام القيادة المؤازرة المزدوجة المتوضع على جانبي المحور X يضمن حركة جسرية دقيقة ومتزامنة، مما يحافظ على التعامد الممتاز بين المحورين X وY.

3. طاولة العمل مصنوعة من الحديد الزهر الممتاز، مما يضمن التشغيل الموثوق به، والصلابة المتميزة، واستقرار الأبعاد على المدى الطويل.

4. يتميز عمود الحفر بتكوين BT40 ذو الصلابة العالية والهندسة الدقيقة ومجهز بنظام توصيل سائل التبريد الداخلي لتعزيز كفاءة المعالجة وتبسيط عملية استبدال الأداة. ويعمل المغزل بسرعات تتراوح من 30 إلى 3000 دورة في الدقيقة.

5. تم تركيب نظامين ناقلين للرقائق على جانبي طاولة العمل، مما يجمع الرقائق المعدنية وسائل التبريد بكفاءة، وبالتالي يسهل إدارة الرقائق الفعالة وإعادة تدوير سائل التبريد.

6. الآلة مجهزة بكل من أنظمة التبريد الداخلية والخارجية، كل منها يوفر الضغط والتدفق المناسب لتحسين أداء المعالجة. تضمن المراقبة المتكاملة لمستوى سائل التبريد التشحيم والتبريد المستمر لأدوات القطع أثناء التشغيل.

7. نظام التشحيم الأوتوماتيكي المركزي يوفر تشحيمًا مستمرًا وموثوقًا لمكونات الحركة الحرجة، بما في ذلك الحزوز الدليلية، والبراغي الكروية، والمحامل الدوارة، مما يزيد من عمر الخدمة لهذه العناصر الأساسية.

8. نظام التحكم CNC يستخدم نموذج 828D، مما يوفر وظائف شاملة، برمجة CAD-CAM متكاملة، عملية سهلة الاستخدام، وميزات للتنبيهات التلقائية وتعويض الأخطاء.

9. يتم الحصول على المكونات الرئيسية من علامات تجارية معروفة عالميًا، بما في ذلك الحزوز الدليلية الخطية، والبراغي الكروية، والمحركات المؤازرة والمحركات، والمغزل، ونظام التحكم CNC، والمضخات والصمامات الهيدروليكية، ومضخات التبريد، مما يضمن الموثوقية المتميزة واستقرار التشغيل المتسق.

يعد نظام تصنيع الألواح القنطرية CNC حلاً صناعيًا قويًا، تم تصميمه بدقة للمعالجة الدقيقة للمكونات من نوع اللوحة والعناصر الهيكلية. إنها مناسبة بشكل خاص لتصنيع قطع العمل مثل الفلنجات، الأقراص، الحلقات، والألواح المسطحة، بشرط أن يقع سمك المادة ضمن نطاق المعالجة الفعال للآلة.

داخل مرافق تصنيع الفولاذ، آلة حفر الألواح هذه تقوم بالحفر والطحن بدقة عالية على الألواح الهيكلية ومكونات التوصيل، مما يوفر أساسًا موثوقًا به لبناء الهياكل الفولاذية المتينة. وفي قطاع طاقة الرياح، تضمن المعالجة الدقيقة لأبراج توربينات الرياح والفلنجات، مما يمكّن هذه المكونات الحيوية من تحمل الظروف البيئية القاسية، بما في ذلك قوى الرياح العالية وتغيرات درجات الحرارة. بالنسبة لمشاريع هندسة الجسور، تقوم الماكينة بمعالجة عوارض الجسور وهياكل الدعم بكفاءة، مما يؤدي إلى إنشاء اتصالات آمنة ودائمة قادرة على تحمل الضغوط التشغيلية الديناميكية طوال عمر الهيكل.
