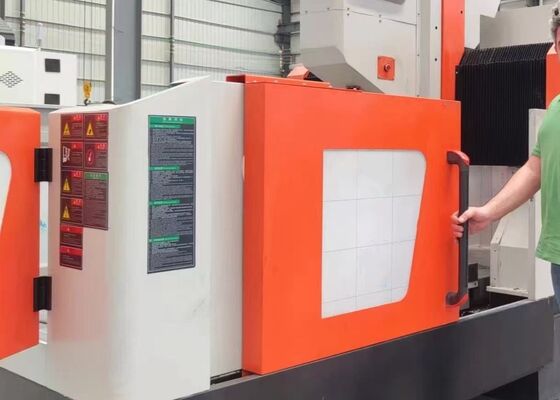

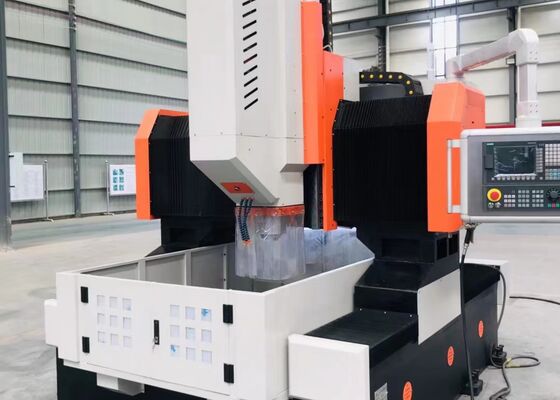

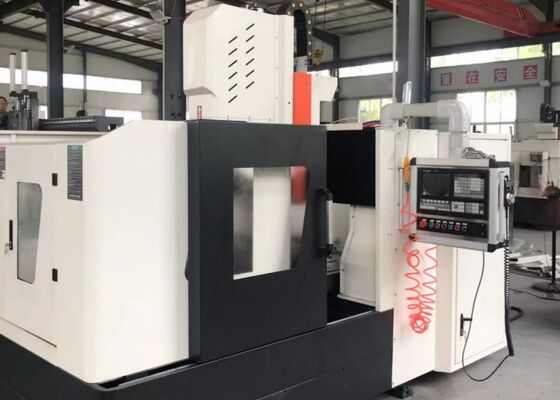

تستخدم لألواح الألواح الأنبوب الفلينجز آلة الحفر Cnc 11KW قوة محرك العجلة الخدمية

تستخدم لألواح الألواح الأنبوب الفلينجز آلة الحفر Cnc 11KW قوة محرك العجلة الخدمية

مقدمة المنتج

تم تصميم المعدات خصيصا لمعالجة ألواح ورق الأنابيب والفلانجز، دعم قطر الثقوب تصل إلى φ80mm. وتشمل وظائفها الرئيسية الحفر، reaming، الحفر،التشذيب، والطحن. وهي مناسبة للاستخدام مع كل من الكربيد والحفر التقليدية. نظام التحكم CNC سهل الاستخدام ، مما يسهل التشغيل المباشر.الجهاز يصل باستمرار إلى دقة استثنائية وأداء.

تكوين المنتج:

خصائص المنتج

1يتم تصنيع هيكل الجهاز والشعاع العرضي من الهياكل الصلبة المطاومة وتخضع لعلاج حراري شامل لتخفيف التوتر لضمان دقة عالية.طاولة تنزلية عرضية، والعجل مصنوع من الحديد الزهري، مما يوفر متانة متفوقة وصلبة هيكلية.

2يوفر نظام القيادة المزدوج على كلا الجانبين من محور X حركة الدبابيس الدقيقة والمزامنة ، مما يضمن عمودية ممتازة بين محور Y و X.

3تم تصنيع طاولة العمل من حديد الصب عالية الجودة، مما يوفر عملية موثوقة، صلابة ممتازة، واستقرار طويل الأجل.

4يحتوي عمود الحفر على صلابة عالية،تصميم BT40 الدقيق ومجهز بنظام إمداد داخلي لمبرد السائل لتحسين كفاءة التصنيع وتبسيط استبدال الأدواتنطاق سرعة الغزل يمتد من 30 إلى 3000 دورة في الدقيقة.

5يتم وضع نظامين لنقل رقائق الصفائح على جانبي طاولة العمل. تقوم هذه الوحدات بجمع رقائق المعدن وسائل التبريد بكفاءة ،تيسير إدارة رقائق الفعالية وإعادة تدوير سائل التبريد.

6يتم تجهيز الجهاز مع كل من أنظمة التبريد الداخلية والخارجية، كل من توفير ضغط كافية وقدرة التدفق لأفضل أداء التصنيع.كما يتم دمج أجهزة مراقبة مستوى سائل التبريد لضمان التشحيم الفعال وتبريد أدوات القطع طوال العملية.

7تتضمن الآلة نظام تزيين مركزي تلقائي يوفر تزيين مستمر وموثوق به لمكونات الحركة الرئيسية، بما في ذلك المواسير، المسامير الكرة،ومحامل للتدحرج، مما يساعد على إطالة عمر تشغيل هذه العناصر الحيوية.

8نظام التحكم CNC هو نموذج 828D ، ويقدم وظائف شاملة ، برمجة CAD-CAM متكاملة ، تشغيل سهل الاستخدام ، فضلا عن تنبيهات تلقائية وميزات تعويض الأخطاء.

9المعدات مجهزة بالمكونات الرئيسية من العلامات التجارية ذات الشهرة الدولية، بما في ذلك خطوط توجيه الدوار الخطية، المسامير الكرة، محركات الخدمة والسائقين،المضخات والصمامات الهيدروليكية، ومضخات التبريد. وهذا يضمن موثوقية استثنائية وأداء تشغيلي ثابت باستمرار.

آلة قطع لوحة الجدار CNC هي حل صناعي قوي ، تم تصميمه بدقة للآلات الدقيقة لمكونات النوع اللوح والأجزاء الهيكلية.وهي مصممة خصيصا لمعالجة قطع العمل مثل الاطراف، الأقراص والحلقات والصفائح المسطحة، طالما أن سمك المواد يبقى ضمن نطاق التصنيع الفعال المحدد للآلة.

في منشآت تصنيع الصلب، تقوم هذه الآلة الحفرة للصفائح بتنفيذ عمليات الحفر والطحن عالية الدقة على الألواح الهيكلية ومكونات الاتصال،توفير أساس موثوق به لبناء الهياكل الصلبة القوية والموثوقةفي قطاع الطاقة الريحية، تقدم معالجة دقيقة لأبراج توربينات الرياح والشظايا، مما يضمن أن هذه المكونات الحيوية يمكن أن تتحمل الظروف البيئية الصعبة،بما في ذلك حمولات الرياح العالية وتقلبات درجة الحرارةلتطبيقات هندسة الجسور ، تقوم الآلة بمعالجة حزم الجسور والهياكل الداعمة ،تمكين تشكيل اتصالات آمنة ودائمة قادرة على تحمل الضغوط الديناميكية طوال عمر الجسر التشغيلي.
