تفاصيل المنتج:
شروط الدفع والشحن:
|
| نطاق عرض الشعاع H (مم): | 100 ~ 1000 | نطاق ارتفاع الشعاع H (مم): | 100 ~ 500 |
|---|---|---|---|
| نطاق عرض القناة الفولاذية (مم): | 100 ~ 1000 | نطاق ارتفاع القناة الفولاذية (مم): | 100 ~ 250 |
| الأعلى. سمك الشغل (مم): | 80 | الأعلى. طول الشغل (م): | 12 أو 15 (اختياري) |
| ثقب المغزل تفتق: | BT40 | أقصى قطر للحفر (مم): | 40 |
| إبراز: | آلة الحفر الذكية CNC H,آلة الحفر الآلية للكاميرا,آلة حفر الحزم H CNC CAD |
||

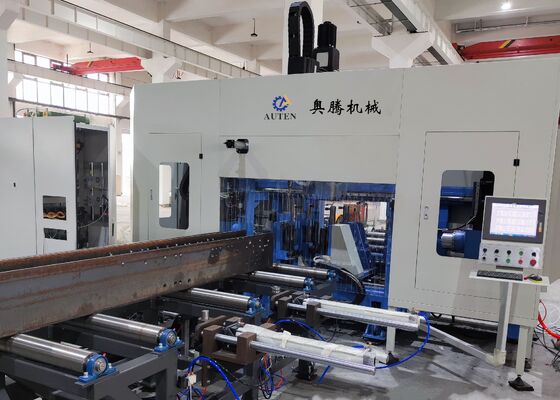

آلة حفر ذكية CNC لـ H-Beam مع نظام برمجة CAD تلقائي
مقدمة المنتج:
آلة حفر H-Beam بتقنية CNC مصممة خصيصًا للحفر عالي الدقة، واللكم، والتوسيم، والتسطير لمقاطع H، والمقاطع القنوية، والزوايا الفولاذية، ومكونات الفولاذ الإنشائي الأخرى. تُستخدم على نطاق واسع في تصنيع الهياكل الفولاذية للمباني التجارية، ومواقف السيارات، وأبراج النقل، والأبراج الشبكية، والجسور، ومشاريع البناء الفولاذية الثقيلة المتنوعة.
1. حل معالجة CNC متخصص عالي الأداء تم تطويره خصيصًا لصناعة تصنيع الفولاذ الإنشائي.
2. قادر على حفر ثلاثة جوانب من مقاطع H والمقاطع القنوية في وقت واحد، مما يوفر دقة معالجة استثنائية، وجودة معالجة متسقة، وإنتاجية إنتاج عالية.
3. مجهز بسبعة محاور يتم التحكم فيها بواسطة CNC، مما يتيح تغذية المواد، وتحديد المواقع، وعمليات المعالجة الآلية بالكامل.
4. متوافق تمامًا مع تنسيقات ملفات AutoCAD و DSTV، مما يسمح بالتفسير التلقائي للرسومات الهندسية والتوليد المباشر لبرامج المعالجة.
معلمات المنتج:
| الموديل | BHD1000/3 |
| نطاق عرض H-Beam (مم) | 100~1000 |
| نطاق ارتفاع H-Beam (مم) | 100~500 |
| نطاق عرض القناة الفولاذية (مم) | 100~1000 |
| نطاق ارتفاع القناة الفولاذية (مم) | 100~250 |
| أقصى سمك لقطعة العمل (مم) | 80 |
| أقصى طول لقطعة العمل (م) | 12 أو 15 (اختياري) |
| عدد مغازل الحفر | إجمالي 3 مغازل، مغزل واحد في الوحدة العلوية، والجانب الأيسر والأيمن على التوالي |
| مخروط فتحة المغزل | BT40 |
| أقصى قطر للحفر (مم) | 40 |
| قوة محرك المغزل (كيلوواط) | 11/15 |
| سرعة المغزل (دورة في الدقيقة) | 100~3000 |
| سرعة تغذية المغزل (م/دقيقة) | 0~10 |
| سرعة تغذية المحور X (م/دقيقة) | 0~20 |
| كمية مجلة الأدوات | 3 |
| نوع وسعة مجلة الأدوات | نوع الصف، 3x4 (اختياري) |
| وحدة التوسيم (اختياري) | طباعة القرص، 36 حرفًا، حجم الحرف Φ10 مم |
| نظام CNC | ألماني, اليابان، الصين INVT |
| طريقة التبريد | تبريد بالرش، تبريد داخلي + تبريد خارجي |
| الحجم الكلي للآلة (م) | حوالي 33x5.5x3.5 |
| إجمالي الطاقة (كيلوواط) | حوالي 60 |
| يمكن تعديل وتغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة. | |
ميزات المنتج:
1. نظام مناولة المواد مجهز بعربة تثبيت يتم التحكم فيها بواسطة CNC ومدعومة بمحركات سيرفو عالية الأداء، مما يتيح نقلًا سريعًا ومستقرًا لقطعة العمل مع ضمان دقة تحديد مواقع وتكرار استثنائية طوال دورة المعالجة الكاملة.
2. تم تكوين ثلاث وحدات مغزل BT40 عالية السرعة لمعالجة الأوجه الثلاثة لمقاطع H في وقت واحد. مع دعم الحفر بالكربيد، وتزويد المبرد عبر المغزل، وسرعات المغزل التي تصل إلى 3000 دورة في الدقيقة، يوفر النظام كفاءة حفر ممتازة، وجودة ثقوب فائقة، وإزالة فعالة للرقائق من خلال نظام ناقل الرقائق المتكامل من نوع السلسلة.
3. تشتمل الآلة على نظام تبريد متقدم للتشحيم بالحد الأدنى (MQL) مع قدرات تزويد المبرد داخليًا وخارجيًا. كل مغزل مجهز بفوهة مبرد خارجية مستقلة وممر مبرد داخلي، مما يسمح بالاختيار المرن بين أوضاع التبريد الداخلي، أو التبريد الخارجي، أو التبريد المدمج وفقًا لظروف الأدوات المختلفة ومتطلبات المعالجة.
4. يمكن تركيب نظام تغيير الأدوات التلقائي (ATC) الاختياري لتحقيق استبدال الأدوات الآلي بالكامل دون تشغيل يدوي. هذه التكوين يقلل بشكل فعال من وقت تغيير الأدوات، ويقلل من فترات عدم المعالجة، ويحسن كفاءة الإنتاج الإجمالية.
5. يمكن تجهيز الآلة اختياريًا بنظام توسيم قرص دوار هيدروليكي CNC. مدفوعًا بمحرك سيرفو دقيق، يختار قرص التوسيم ويفهرس تلقائيًا بين 36 حرفًا، مما يوفر تحديدًا سريعًا ودقيقًا ومتكررًا للمكونات لأجزاء الفولاذ الإنشائي.
6. وظائف التسطير واللكم التلقائية المتكاملة تلغي عمليات التحضير التقليدية للعلامات والحفر اليدوية. تولد وحدة التسطير خطوط مرجعية لحام دقيقة على كل من شفة وويب H-beam، بينما تنتج وظيفة اللكم ثقوبًا ملولبة مباشرة على المكونات الإنشائية، مما يعزز دقة المعالجة، ويقلل من متطلبات العمالة، ويحسن كفاءة التصنيع الإجمالية.
7. أثناء عملية التغذية والمعالجة الكاملة، يتم التحكم في رفع قطعة العمل، وتحديد المواقع الجانبية، والتثبيت، والقفل، والإطلاق بالكامل بواسطة النظام الهيدروليكي. يضمن حل تثبيت العمل الهيدروليكي المتقدم هذا تثبيتًا موثوقًا للمواد، واستقرارًا ممتازًا للمعالجة، وأداءً متسقًا أثناء الإنتاج الصناعي المستمر.
8. تجمع منصة التحكم CNC بين كمبيوتر صناعي ونظام CNC قائم على PLC، باستخدام مكونات عالية الجودة من موردين معترف بهم دوليًا. يدعم النظام طرق برمجة متعددة ويسمح بالاستيراد المباشر لبيانات المعالجة التي تم إنشاؤها من ملفات AutoCAD، و TEKLA Structures، و DXF، و DSTV، مما يبسط عمليات البرمجة ويعزز كفاءة إدارة الإنتاج.

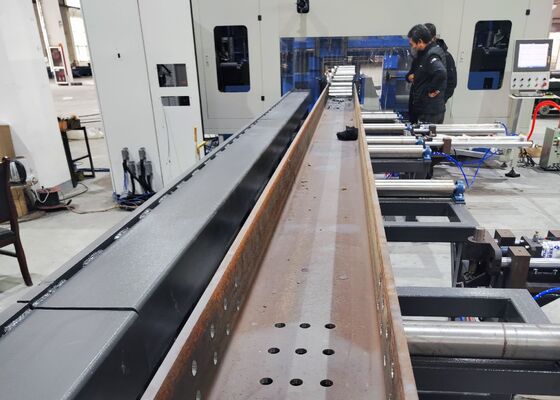

تتكون نماذج العمل المعروضة من عينات H-beam قياسية بعرض شفة وسمك ويب مختلفين، جنبًا إلى جنب مع مكونات القناة الفولاذية بمواصفات متنوعة، مما يوفر تقييمًا شاملاً لقدرات المعالجة للآلة. توضح هذه العينات التمثيلية بفعالية تحديد المواقع الدقيق للثقوب، وجودة الخيوط الممتازة، وأداء التوسيم الواضح، مما يمكّن العملاء والمهندسين وموظفي مراقبة الجودة من تقييم دقة المعالجة للعتاد، واتساق الإنتاج، والموثوقية التشغيلية في ظل ظروف العمل الفعلية.

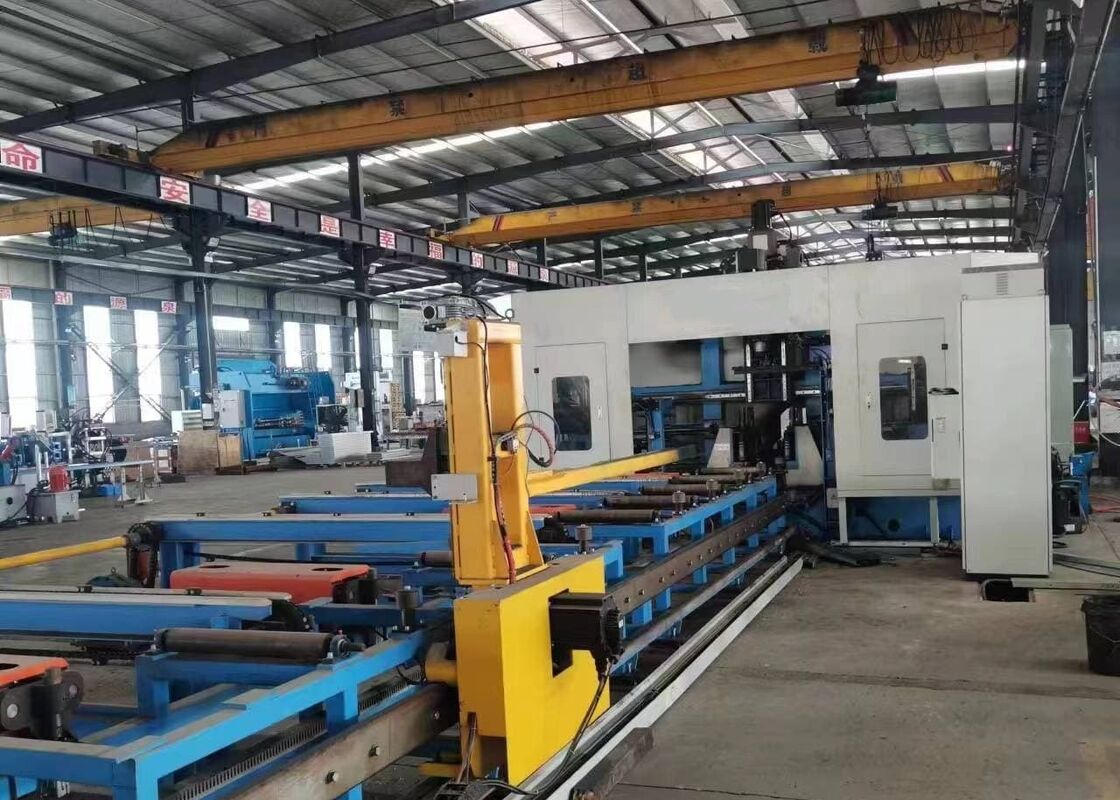

تُستخدم آلة الحفر والتوسيم واللكم عالية السرعة CNC لـ H-Beam على نطاق واسع في مرافق تصنيع الفولاذ الإنشائي، ومشاريع بناء الجسور، وصناعات تصنيع الفولاذ الثقيل الأخرى. في مصانع تصنيع الفولاذ، تقوم المعدات بإجراء عمليات حفر ولكم وتوسيم وتسطير عالية الدقة على مقاطع H المستخدمة في الهياكل الإنشائية والأعمدة وتجميعات الدعم، مما يوفر مكونات معالجة بدقة لتركيب فعال وأداء هيكلي موثوق. في تطبيقات هندسة الجسور، توفر الآلة معالجة دقيقة لأعضاء H-beam، مما يحسن دقة الاتصال، والقوة الهيكلية، والقدرة على تحمل الأحمال على المدى الطويل. من خلال دمج كفاءة معالجة عالية، ودقة معالجة استثنائية، وأداء تشغيلي مستقر، توفر المعدات حلاً تصنيعيًا متقدمًا لتصنيع الهياكل الفولاذية الحديثة وتطوير البنية التحتية واسعة النطاق.
