تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 1250x600 ملم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 200 × 75 ملم | أقصى طول للشعاع: | 12000 ملم |
| المغزل الرئيسي: | 3 | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 3*11كيلوواط | سرعة المغزل: | 200 3000 دورة / دقيقة |
| إبراز: | آلة حفر عوارض H CNC,آلة الحفر الصناعية H Beam,آلة الحفر ذات السرعة العالية |
||

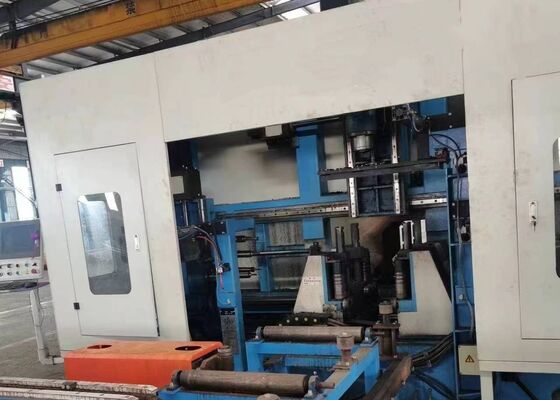

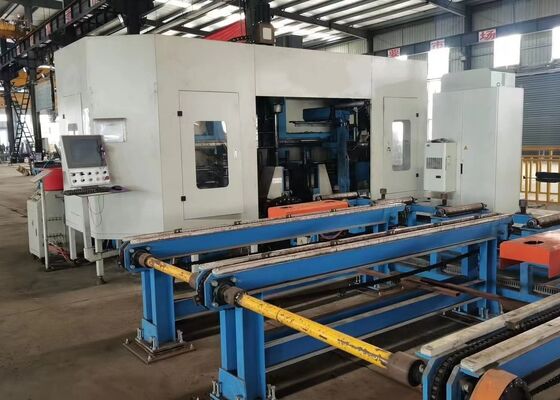

آلة الحفر الصناعية عالية السرعة CNC H Beam مع ثلاثة فول مستقلة
مقدمة المنتج
تم تصميم خط الحفر CNC هذا بالتحديد لتطبيقات الحفر عالية الدقة على المكونات الهيكلية H-beam.تقدم الآلة أداءً فعالًا للحفر متعدد الاتجاهات مع دقة عالية في التصنيع وسهولة التشغيلكحل معتمد ومتقدم لمعالجة صناعة تصنيع الصلب ، يتم تطبيقه على نطاق واسع في مختلف المجالات ، بما في ذلك الهياكل الصلبية البناءية ، هندسة الجسور ،تصنيع أبراج نقل، ومشاريع هيكلة الشبكة على نطاق واسع.
معلومات تكوين المنتج:
| معايير شعاع H | الحجم الحد الأقصى عرض × ارتفاع | 1250×600ملم | |
| الحجم الحد الأدنى العرض × الارتفاع | 200×75ملم | ||
| أقصى طول للشعاع | 12000ملم | ||
| الغزل الرئيسي | كمية. | 3 | |
| النموذج | BT40 | ||
| قوة المحرك | 3x11 كيلوواط | ||
| سرعة الفولاذ | 200~3000 دورة/دقيقة | ||
| أقصى قطر للثقب | φ40 ملم | ||
| قوة المحرك | قوة محرك إمداد الخدمة | 2x3 كيلوواط | |
| قوة محرك الخدمة | 2x3 كيلوواط | ||
| دقة المعالجة | انحراف مسافة الثقب | ثقبين على بعد متر واحد | ± 0.5 |
| قيمة الانحراف المسموح بها تزداد بنسبة ± 0.2 ملم لكل متر إضافي من مسافة الثقب ، والحد الأقصى لا يتجاوز ± 2 ملم | |||
| انحراف الهامش النهائي | ±1.0 ملم | ||
| نظام هيدروليكي | ضغط المضخة الهيدروليكية | 7 مبا | |
| قوة محرك مضخة الزيت | 7كيلوواط | ||
| النظام الكهربائي | طريقة التحكم | PLC | |
| عدد محاور CNC | 7 | ||
| الحجم الإجمالي (L × W × H) | 32000 × 6200 × 4000 | ||
خصائص المنتج
1تتكون آلة الحفر والقطع 3D CNC H-beam من إطار آلة ثقيلة ، ونظام تغذية CNC ، ونظام نقل المواد ، ونظام التحكم الكهربائي ، ونظام هيدروليكي ، ونظام تبريد ،نظام التشحيم، وحدة جمع الخردة، ومكونات مساعدة أخرى. يحتوي على سرير آلة ثابت جنبا إلى جنب مع هيكل قطعة العمل متحركة،يتم تحسين المعدات خصيصًا لمعالجة الحزم H ذات الحجم الكبيريدعم الإنتاج الآلي المستمر ويقدم كفاءة معالجة متميزة واستقرار تشغيلي.
2يتكون هيكل الآلة من السرير الرئيسي ، وتركيبات طاولة الزحف CNC ، وآليات الدعم ، ووحدات التشغيل العلوية ، ووحدات التشغيل الجانبية ، وأنظمة الكشف عن قطعة العمل.تتضمن مجموعات الزحف CNC المنزلقات الثابتةتم تطويرها خصيصا لمعالجة H-beam ، كل تجمع زلق يدمج لوحة زلق ، قاعدة الزلق ، رأس الغزل ،محور ميكانيكي عالي السرعة، أسطوانة الأدوات، محرك تردد متغير، محرك الخدمة، المبادئ الخطيّة، ومسامير التوجيه الدقيقة، مما يضمن تحديد المواقع الدقيق وأداء التصنيع المستقر.
3يتكون نظام التغذية CNC من دعامات الدعم، آليات نقل الوقود، المحركات الخدمية، المكابح، ومعالجات التغذية.المتحكم ينقل بدقة قطع العمل H-beam على طول اتجاه المحور X، وضمان التحكم الدقيق في التغذية وموقع موثوق به طوال عملية التصنيع.
4يتضمن نظام معالجة المواد كل من ناقل التغذية الداخلية ونقالة التغذية الخارجية. يتكون ناقل التغذية الداخلية من دعامات ناقل، وملفات دعم، وآليات تحديد المواقع الجانبية،مصممة لنقل ملفات تعريف الفولاذ، لتحقيق تحديد موقع محور Y الدقيق ، والتعاون مع نظام تغذية CNC لتحميل المواد بكفاءة ومستقرة.يتم تشكيل ناقل التغذية الخارجي من دعامات التفريغ ومجموعات الدوار، مما يوفر نقل سلس لقطع العمل المكتملة بعد المعالجة.
5يستخدم نظام التبريد مزيجاً من طرق التبريد الداخلية والخارجية، مستخدمة تكنولوجيا تزيين ضباب النفط لتبديد الحرارة بشكل فعال أثناء عمليات الحفر.هذا الحل التبريد المتقدم يقلل من استهلاك المبرد، يحسن كفاءة تكلفة الإنتاج، يدعم التصنيع الصديق للبيئة، ويمدد عمر خدمة أداة الحفر عن طريق تقليل التآكل الحراري.
6يوفر النظام الهيدروليكي دعمًا موثوقًا للطاقة لآلية التشغيل العلوية ، آلية التشغيل الجانبية ، أسطوانات الأدوات ، ومكونات أخرى تعمل بالهدروليك ،ضمان تثبيت قطعة العمل المستقرة وتشغيل الآلة الموثوق بها.
7يقدم النظام الهوائي للطاقة الهوائية المضغوطة لمعامل التغذية، أسطوانات الكشف، وغيرها من المكونات التي تعمل بالهواء،ضمان الاستجابة السريعة وأداء الأتمتة الموثوق.
8يجمع نظام التشحيم بين التشحيم الآلي المركزي وطرق التشحيم اليدوي.نظام التشحيم المركزي يوفر التشحيم في الوقت المناسب ودقيق للمكونات الحيوية المتحركة، بما في ذلك خطوط التوجيه الخطية ومجموعات المسامير الرصاصية ، مما يقلل بشكل فعال من التآكل الميكانيكي ويحافظ على دقة التصنيع على المدى الطويل.
9يدمج نظام التحكم في الآلة جهاز كمبيوتر صناعي، وحدة تحكم PLC، ومكونات التحكم ذات الصلة لتوفير تشغيل ذكي وآلي.يمكن إنشاء برامج المعالجة عن طريق استيراد رسومات CAD أو إدخال معايير التصنيع من خلال واجهات USB أو مدخلات لوحة المفاتيحيمكن تخزين البرامج واستدعائها وعرضها ونقلها وفقًا لأرقام الأجزاء كلما كان ذلك مطلوبًا.كما يدعم النظام تعديل يدوي لمعلمات التصنيع الفردية مع تمكين التنفيذ التلقائي الكامل لدورة الإنتاج بأكملها، وتحسين مرونة التشغيل وكفاءة التصنيع بشكل كبير.
خلال جلسات العرض العينية، والحزمة والصفائح المعدنية CNC الحفر، and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesالنماذج المعروضة في هذه العروض تبرز بوضوح قدرة المعدات على تحقيق وضع حفر دقيق ، والخيوط النظيفة ،وبالتالي توضح بشكل كامل دقة وموثوقية استثنائية في تطبيقات العالم الحقيقي.
يتم استخدام آلة الحفر والتمييز والقص عالية السرعة CNC H-Beam بشكل أساسي في منشآت تصنيع الهياكل الصلبة ومشاريع بناء الجسور.يضمن معالجة دقيقة لأشعة H المستخدمة في الأطر والهياكل الداعمة، مما يوفر أساسا قويا لتجميع مستقرة من الهياكل الفولاذية. في بناء الجسور، والجهاز يؤدي عمليات الحفر بدقة عالية على الحزم H،تحسين السلامة الهيكلية للجسور وتمكينها من تحمل الأحمال طويلة الأمد بفعاليةبفضل كفاءتها التشغيلية الاستثنائية، توفر هذه الآلة دعمًا موثوقًا لهذه القطاعات الأساسية للبنية التحتية، مما يسهم في التقدم السلس للمشاريع ذات الصلة.
