تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | حفر | الأعلى. عرض الحجم × الارتفاع: | 700 × 500 مم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 100 × 100mm | طول الشعاع: | 2000 ～ 12200mm |
| نموذج المغزل الرئيسي: | BT40 | قوة المحرك: | 11 كيلو واط |
| سرعة المغزل: | 100 ～ 3000 ص/دقيقة | قطر الثقب: | φ5 ～ φ30 مم |
| إبراز: | آلة حفر جسر هندسة البناء,خط آلة حفر الحزمة CNC,BT40 آلة الحفر الرئيسية |
||

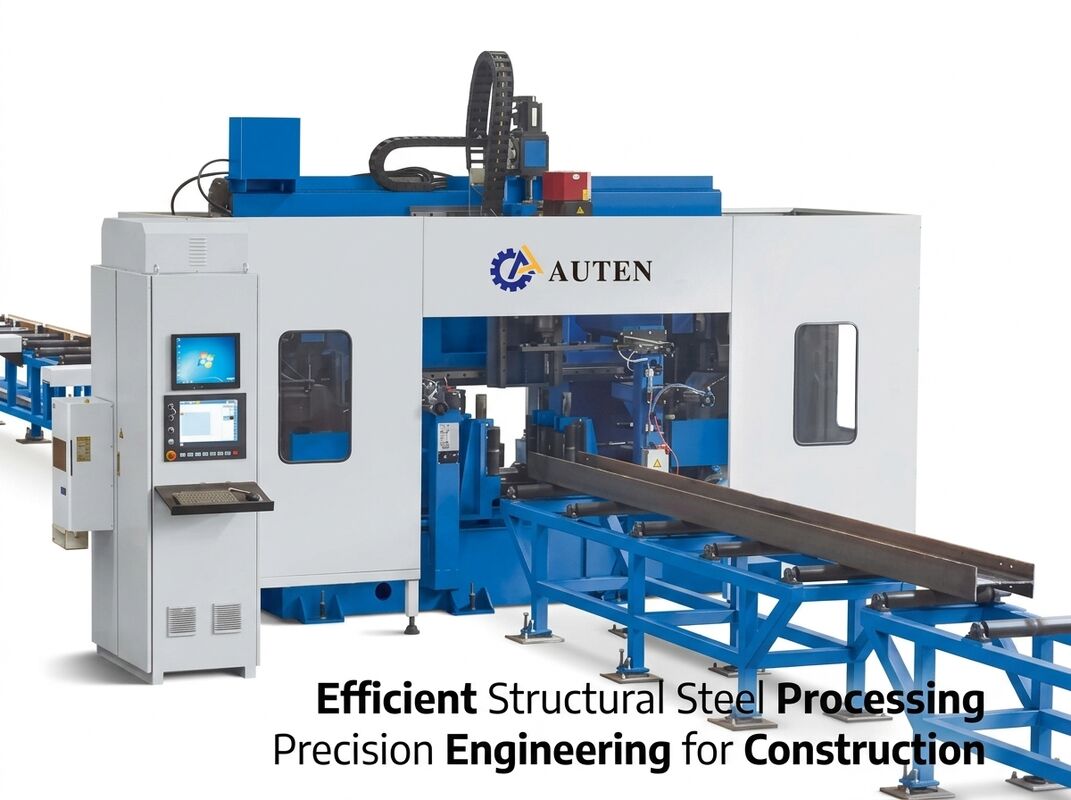

مشروع جسر هندسة البناء يستخدم خط آلة الحفر ذات الشعاع CNC BT40 المغزل الرئيسي
صناعة التطبيق:
تم تصميم هذه الآلة خصيصًا لعمليات الحفر على الفولاذ على شكل H. إنها تستخدم ثلاث أعمدة دوران حفر عالية السرعة ودقيقة لإجراء حفر قطع العمل، مما يوفر دقة تصنيع متميزة وتشغيل سهل الاستخدام. باعتبارها قطعة أساسية عالية الكفاءة من المعدات في صناعة الهياكل الفولاذية، فإنها تجد تطبيقًا واسع النطاق في هندسة البناء، ومشاريع الجسور، وأبراج النقل، والأطر الشبكية، والقطاعات الأخرى ذات الصلة.
تحديد:
| معلمة شعاع H | الأعلى. حجم العرض × الارتفاع | 700 × 500 مم | |
| دقيقة. حجم العرض × الارتفاع | 100 × 100 ملم | ||
| طول الشعاع | 2000~12200 ملم | ||
| المغزل الرئيسي | الكمية. | 3 | |
| نموذج | BT40 | ||
| قوة المحرك | 11 كيلو واط | ||
| سرعة المغزل | 100～3000 دورة/دقيقة | ||
| قطر الثقب | φ5～φ30 ملم | ||
| محور CNC | قوة المحرك المؤازر للمحور X | حوالي 5 كيلو واط | |
| قوة المحرك المؤازر لمحور تحديد موقع الحفر الأفقي | حوالي 1.5 كيلو واط | ||
| قوة المحرك المؤازر لمحور تحديد موقع الحفر العمودي | حوالي 3 كيلو واط | ||
| محرك سيرفو لتغذية الحفر | حوالي 2 كيلو واط | ||
| مجلة الأدوات | الكمية. | 3 | |
| يكتب | نمط الصف | ||
| قدرة مجلة الأداة | 4 × 3 | ||
| دقة المعالجة | انحراف مسافة الثقب | فتحتين في حدود 1 متر | ±0.5 |
| تزيد قيمة الانحراف المسموح به بمقدار ±0.2 مم لكل 1 متر إضافي من مسافة الثقب، ولا يتجاوز الحد الأقصى ±2 مم | |||
| انحراف هامش النهاية | ± 1.0 ملم | ||
| حجم الآلة | حوالي 33x5.5x3.3 م | ||
مكونات خط آلة الحفر CNC
يتكون خط آلة الحفر CNC بشكل أساسي من المكونات الرئيسية، بما في ذلك إطار الآلة الرئيسي، نظام التغذية CNC، ناقل التغذية الخارجية، نظام التبريد، النظام الهيدروليكي، النظام الهوائي، نظام التشحيم، النظام الكهربائي، وعربة جمع المواد الخردة. يتميز خط الإنتاج بتصميم سرير ثابت مقترن بهيكل متحرك لحمل قطع العمل. يوفر هذا التكوين إمكانية الحفر ثلاثي الأبعاد، مما يتيح عمليات إنتاج مؤتمتة بالكامل ويضمن عمليات تصنيع فعالة ومتسقة وموثوقة.
1. جسم الآلة الرئيسي
يتكون جسم الآلة الرئيسي بشكل أساسي من القاعدة، السرير، الطاولة المنزلقة المتحركة، غراب الرأس، جهاز الضغط العلوي، جهاز الضغط الجانبي، ومخزن الأدوات من النوع الصفي. ويتميز السرير بالصلابة والثبات الاستثنائيين، مما يمكنه من مقاومة القوى والاهتزازات المتولدة أثناء عمليات التصنيع عالية السرعة. تضمن هذه المتانة الهيكلية أن تحافظ أداة الماكينة على دقة تشغيل متسقة طوال جميع مراحل التشغيل.
2. نظام التبريد
يتم تبريد لقمة الحفر باستخدام نظام تبريد الهباء الجوي، الذي يجمع بين الهواء المضغوط وماء التبريد. توفر هذه الطريقة مزايا مثل الحد الأدنى من استخدام سائل التبريد، وتعزيز كفاءة التكلفة، والاستدامة البيئية، وتقليل تآكل لقمة الحفر. يتم تركيب فوهة مرنة على غراب الرأس، مما يسمح بتعديل مريح لموضع الرش لضمان التبريد المستمر والفعال لقمة الحفر أثناء التشغيل.
3. نظام التشحيم
يستخدم هذا النظام ترتيب تشحيم هجين، يدمج كلاً من الطرق المركزية واليدوية. توفر وحدة التشحيم المركزية تشحيمًا دقيقًا ومجدولًا للموجهات الخطية ومسامير الرصاص المخصصة، بينما تتم صيانة جميع نقاط التشحيم المتبقية يدويًا.

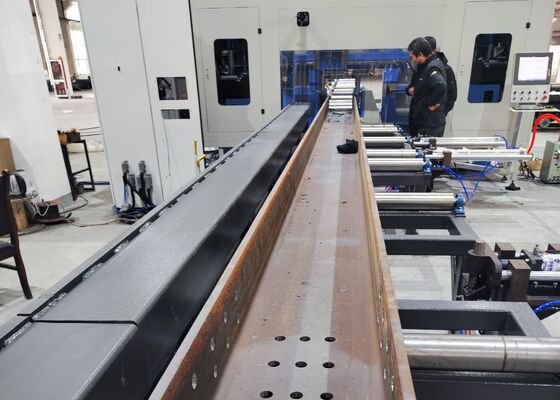

تم تصميم هذه الآلة خصيصًا لعمليات الحفر والنقر ووضع العلامات على العوارض H والقنوات الفولاذية ومجموعة واسعة من قطع العمل الفولاذية الأخرى. إنه يستوعب مكونات فولاذية بمواصفات مختلفة مع الحفاظ على الدقة العالية والكفاءة التشغيلية طوال دورة المعالجة بأكملها. أثناء جلسات العرض التوضيحي، تعرض الماكينة قدراتها بشكل فعال باستخدام عينات العارضة H القياسية (مع عرض شفة وسمك شبكة مختلف) وعينات من الصلب للقناة ذات أبعاد مختلفة. توضح هذه القطع التوضيحية بوضوح قدرة الماكينة على تحقيق تحديد موضع الثقب بدقة، والخيوط الملولبة بدقة، وأنماط وضع علامات محددة جيدًا - مما يوضح تمامًا دقتها وموثوقيتها الاستثنائية في التطبيقات العملية.

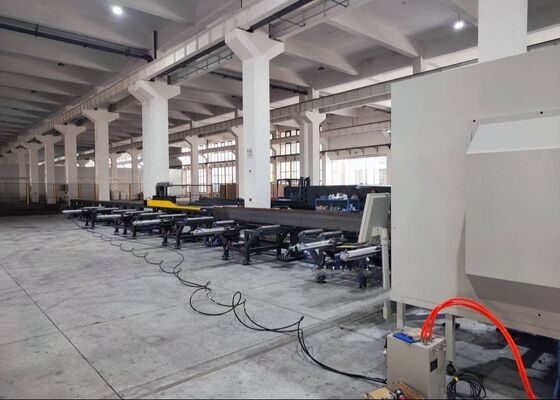

آلة حفر كمر H CNC ذات السرعة العالية يتم إستخدامها بشكل أساسي في ورش تصنيع الهياكل الفولاذية ومشاريع بناء الجسور. داخل ورش الهياكل الفولاذية، تقوم بتنفيذ عمليات تصنيع دقيقة على العوارض H المستخدمة في الهياكل وعناصر الدعم، مما يوفر أساسًا موثوقًا للتجميع الدقيق والمستقر للهياكل الفولاذية. وفي تطبيقات بناء الجسور، فإنها تنفذ حفرًا عالي الدقة على عوارض H، مما يعزز السلامة الهيكلية ويضمن قدرة الجسور على تحمل الأحمال طويلة المدى. توفر كفاءتها التشغيلية الاستثنائية دعمًا فنيًا يمكن الاعتماد عليه لقطاعات البنية التحتية الحيوية هذه، مما يسهل تنفيذ المشروع بسلاسة وفي الوقت المناسب.
