نموذج BHD700 Cnc I حزمة حفر قطع آلة خط Φ5 φ30mm قطر فتحة الغزل الرئيسي

نموذج BHD700 Cnc I حزمة حفر قطع آلة خط φ5 φ30mm قطر فتحة الغزل الرئيسي

صناعة التطبيق:

تم تصميم هذه الأداة الآلية خصيصًا لعمليات الحفر على الصلب على شكل H. يحتوي على ثلاثة أدوات حفر عالية السرعة ودقيقة لتنفيذ حفر قطعة العمل ،توفير دقة عالية في التصنيع وتسهيل تشغيل سهل الاستخدامكموجودة حيوية عالية الكفاءة في صناعة الهياكل الفولاذية، فإنه يجد تطبيقات واسعة النطاق في مشاريع البناء، هندسة الجسور، أبراج النقل، الأطر الشبكة،وقطاعات أخرى ذات صلة.

المواصفات:

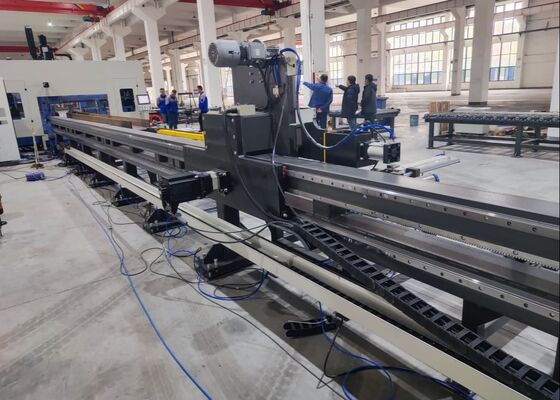

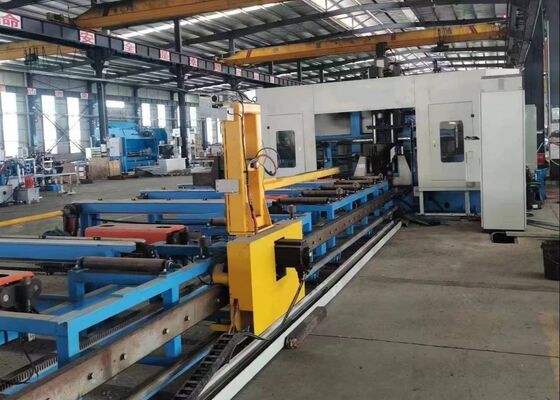

مكونات خط آلة الحفر CNC

يتكون خط آلة الحفر CNC في المقام الأول من مكونات حاسمة ، بما في ذلك إطار آلة رئيسية ، آلية تغذية CNC ، ناقل التغذية الخارجي ، وحدة التبريد ، النظام الهيدروليكي ،نظام هوائي، نظام التشحيم، النظام الكهربائي، وعربة جمع الخردة. هذا خط الإنتاج يتبنى تكوين سرير ثابت جنبا إلى جنب مع هيكل متحرك دعم قطعة العمل.وظيفة الحفر ثلاثية الأبعاد التي توفرها هذه الترتيبات تمكن من سير العمل الإنتاجية الآلية بالكامل، وبالتالي ضمان أداء التصنيع الفعال والمتسق.

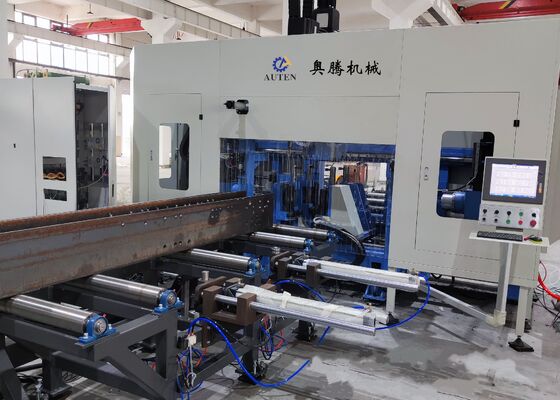

1جسم الجهاز الرئيسي

يتكون جسم الجهاز الرئيسي أساسًا من قاعدة ، وسرير ، وطاولة تنزلية متنقلة ، وقاعدة رأس ، وجهاز إمساك أعلى ، وجهاز إمساك جانبي ، ومجلة أدوات من نوع الصف.السرير يتميز بقسوة واستقرار متفوقة، مما يتيح لها تحمل القوى والاهتزازات الناتجة أثناء عمليات التصنيع عالية السرعة.هذه القوة الهيكلية تضمن أن الجهاز يحافظ على دقة معالجة ثابتة طوال جميع مراحل التشغيل.

2نظام التبريد

يتم تبريد قطعة الحفر عن طريق تقنية تبريد الأيروسول ، التي تحقق من خلال الاستخدام المشترك للهواء المضغوط ومياه التبريد. توفر هذه الطريقة مزايا مثل انخفاض استهلاك سائل التبريد ،زيادة فعالية التكلفة، و الصداقة للبيئة ، وتقليل ارتداء قطعة الحفر. يتم تثبيت فوهة مرنة على رأس الصمام ، مما يسمح بتعديل مناسب لموقف الرذاذ ،وبالتالي ضمان تبريد مستمر للثقب طوال التشغيل.

3نظام التشحيم

هذا النظام يستخدم ترتيب هجين يدمج التشحيم المركزي واليدوي.التشحيم المقاس إلى الدلائل الخطيّة المحدّدة والمسامير الرئيسيّة، بينما يتم خدمة جميع نقاط التشحيم المتبقية يدويا.

هذه الآلة مصممة خصيصًا للعمل على الحفر والضغط والتمييز على الحزم H ، الصلب القناة ، ومجموعة واسعة من قطع العمل الأخرى من الصلب.يمكنه استيعاب مكونات الفولاذ ذات مواصفات مختلفة مع الحفاظ على دقة عالية وكفاءة تشغيلية طوال دورة المعالجة بأكملهاخلال جلسات التجربةتظهر الآلة أدائها بشكل فعال باستخدام عينات H-beam القياسية (مع عريضات مختلفة للشريحة وسماكة الشريط) وعينات الصلب القناة من أبعاد متنوعةهذه القطع التجريبية تسلط الضوء بوضوح على قدرة الجهاز على تحقيق تحديد موقع الحفرة بدقة،ونماذج علامة متميزة تظهر بدقة وموثوقية متميزة في التطبيقات العملية.

يتم استخدام آلة الحفر عالية السرعة CNC H Beam بشكل رئيسي في مرافق تصنيع الهياكل الفولاذية ومشاريع بناء الجسور.يقوم بتصنيع الدقة على الحزم H المستخدمة في الأطر والهياكل الداعمة، وتوفر أساسا موثوقا لتجميع دقيقة ومستقرة من الهياكل الفولاذية. في تطبيقات بناء الجسورتعزيز قوة الجسور الهيكلية وضمان قدرتها على تحمل الأحمال على المدى الطويلتقدم كفاءتها التشغيلية الاستثنائية دعماً فنياً موثوقاً لهذه القطاعات الحيوية للبنية التحتية، مما يسهل تنفيذ المشاريع بسلاسة وفي الوقت المناسب.
