تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 500 × 500 مم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 100 × 100mm | طول الشعاع: | 2000 ～ 13000mm |
| قناة الصلب: | 10#～ 40# | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 11 كيلو واط | سرعة المغزل: | 100 ～ 3000 ص/دقيقة |
| إبراز: | H قسم الصلب معالجة المركبة الماكينة 100r / min آلة حفر الحزمة CNC,3000r / min آلة حفر الحزمة CNC,3000r/Min CNC Beam Drilling Machine |
||
نموذج BHD500/3 CNC H-Section Steel Combined Processing Machine 100~3000r/Min سرعة الغزل
استخدام الأدوات الآلية:
تم تطوير معدات المعالجة هذه خصيصًا لتنفيذ عمليات الحفر والضغط والكتابة على الصلب القسري بما في ذلك الحزم H والصلب القناة.ثلاث مجموعات فولاذ BT40 عالية السرعة تم تكوينها لإجراء معالجة ثلاثية الأطراف على التوالي، مع تم تعيين محور مستقل لكل وجه معالجة. يمكن للمحفظة المتطابقة للأدوات الخطية أن تستوعب أدوات القطع من أربع مواصفات متميزة.
يحتوي على إنتاجية عالية في التصنيع، ودقة قياسية متميزة، سهولة التشغيل والقدرة على التكيف،يتم نشر المعدات على نطاق واسع في قطاعات الصلب الهيكلي التي تغطي هندسة المباني، تصنيع مرآب وقوف السيارات، برج الإرسال وتصنيع الإطار الفضاء.
المواصفات:
| النموذج | BHD500/3 |
| H Beam width range (mm) | 100~500 |
| H مجموعة ارتفاع الحزمة (ملم) | 100~500 |
| Channel steel width range (mm) نطاق القناة | 100~500 |
| Channel steel height range (mm) مجموعة ارتفاعات الصلب | 100~250 |
| سمك قطعة العمل (ملم) | 40 |
| Max. workpiece length (m) | 12 أو 15 (اختياري) |
| حفر spindle qty. | إجمالي 3 أسفل، واحد أسفل على الوحدة العلوية، الجانب الأيسر والجانب الأيمن على التوالي |
| حفرة الفول الخاطئ | BT40 |
| أقصى قطر حفر (mm) | 40 |
| طاقة المحرك (kW) | 11 |
| سرعة الفولاذ(r/min) | 100~3000 |
| سرعة تغذية العجلة (m/min) | 0~10 |
| سرعة التغذية على المحور X (m/min) | 0~40 |
| Qty من مجلة الأدوات | 3 |
| مجلة أدوات نوع و سعة | نوع الصف، 3x4 (اختياري) |
| وحدات العلامة (optional) | طباعة القرص، 36 characters، size character Φ10mm |
| نظام CNC | الألمانيةاليابان والصين |
| طريقة التبريد | تبريد رش، تبريد داخلي + تبريد خارجي |
| Machine Overall Size (m) حجم الآلة | حوالي 32x5x3.5 |
| الطاقة الكلية ((kW) | حوالي 55 |
| يمكن تعديل و تغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة. | |
1آلة الحفر

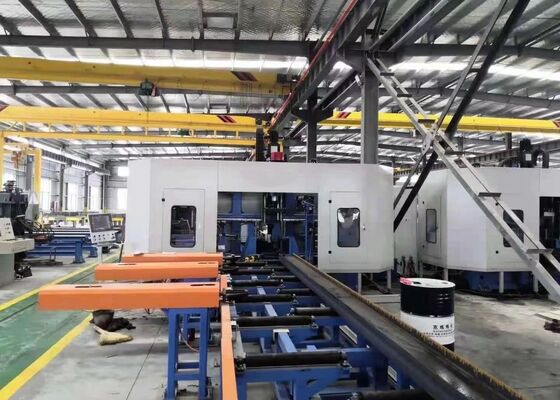

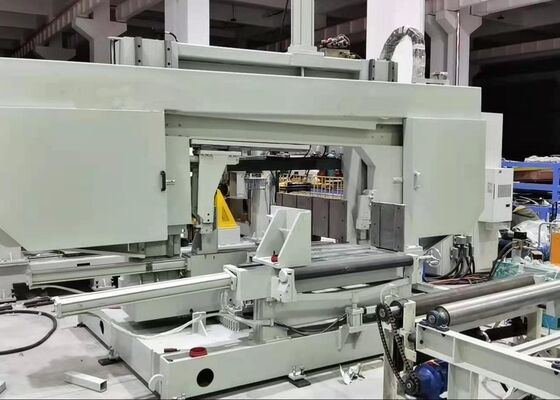

تتكون هذه الوحدة الحفرة أساسًا من إطار أساسي ، و سرير آلة ، و عربة الزلاجة المتنقلة ، ورأس الغزل ، و آلية الضغط العلوية ، و مجموعة الضغط الجانبية ومجلة الأدوات الخطية.

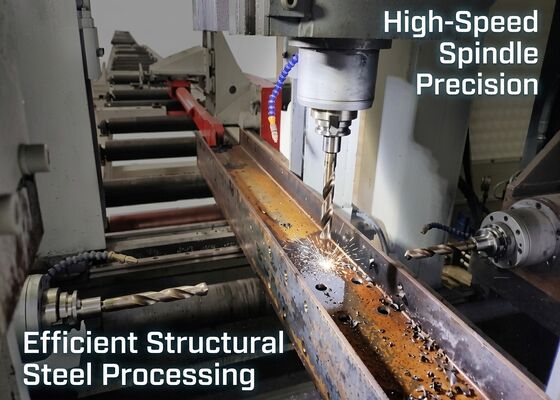

يتم تجهيز المعدات بثلاثة رؤوس لفائف: رأس لفائف جانبية ثابتة، ورأس لفائف جانبية متحركة ورأس لفائف أعلى، والتي تقوم بمهام الحفر الأفقية والعمودية على التوالي.يمكن أن تعمل جميع رؤوس المواسير بشكل مستقل وتقوم بالحفر في وقت واحد، مما يزيد بشكل كبير من القدرة الإنتاجية الإجمالية.ومجلة الأدوات الخطية الداعمة يمكن أن تحتوي على ما يصل إلى أربعة قطع حفر من قطرات مختلفة (عندما يتم تفريغ الغزل)يدعم التصنيع التلقائي لأربعة أحجام مختلفة من الحفر في دورة واحدة لضغط قطعة العمل. يتم تشغيل تغذية الغزل بواسطة محرك الخدمة ، مما يتيح عبور سريع ،تغذية العمل والعودة السريعة تحت سيطرة البرنامجيتم تشغيل الغزل بواسطة محرك خدمة غزل مخصص ، مما يوفر تنظيم سرعة دون خطوات مع نطاق واسع من السرعة.
يتم تثبيت ثلاث مجموعات من تجمعات الغزلات جنبا إلى جنب مع سرير الآلة. يتم تشغيل كل وحدة الغزلات من قبل تجمعات محركات إدارة مزدوجة لتحقيق التنقل الأفقي والعمودي،اعتماد المسمار الكروي لنقل القوة ودلائل الدوار الخطية عالية الدقة للتوجيه الموضعيخلال دورة الحفر ، تنفذ المعدات إصلاحات محورية مزدوجة لقطع العمل:أسطوانة هيدروليكية واحدة تعمل على مجموعة الاحتفاظ العليا لتثبيت قطعة العمل على عجلات دعم أفقية، في حين أن وحدة هيدروليكية منفصلة تدفع عدادات التشغيل الجانبي لتثبيت المكون من جانبها.
2قناة التغذية
يتم تجميع ممر التغذية مع إطارات الدعم ، وأدوات الدعم ، وأدوات تحديد المواقع الجانبية ، ومجموعات الدفع الجانبي ومكونات الرف ،تعمل كحامل لقطع العمل قيد المعالجةيتم تثبيت مفتاح استشعار كهربائي في نهاية المدخل من الممر للكشف عن حافة الجزء المطلوب العمل وتحديد مقياس المعالجة على طول محور X.أدوات تحديد المواقع الجانبية إكمال تحديد المواقع الأولية في المحور Y للمواد الخام، وتضغط مصابيح الدفع الجانبية قطعة العمل بشكل ضيق على هذه أدوات التثبيت لتحقيق محاذاة ثابتة.
3قناة التفريغ
يتكون إطار ناقل التفريغ من الدعامات الداعمة والملصقات تحمل الحمل والإضافات المساعدة ،مصممة حصراً لنقل قطع العمل المجهزة بالكامل بعد المعالجة الكاملة.
خلال تجارب التحقق من المنتج، الحفر المتكامل CNC،أجهزة وضع علامات وتقطيع للشعاب الهيكلية توفر أداء معالجة معتمد على عينات اختبار H-beam القياسية مع أبعاد الفلنجات المختلفة ومقاييس الشبكة، مع عينات من الصلب القناة من مواصفات متنوعة. القطع الاختبارية النهائية تؤكد أداء المعدات المتفوقة في محاذاة الثقب بدقة،إشارة داخلية مؤهلة للخيوط والإشارة الشفافة، مما يثبت بشكل كاف دقة واستقرار تشغيلها المتميز في ظل ظروف العمل الفعلية في الموقع.
تطبق هذه الآلة عالية السرعة CNC كل شيء في واحد H-شعاع معالجة في الغالب في مصانع تصنيع الصلب الهيكلي وتطورات هندسة الجسور.يقوم بتصنيع الدقة على الإطار وأعضاء H-beam تحمل الحمل لدعم التجميع الدقيق والمستقر للإطارات الصلبة المصنوعةفي مشاريع البنية التحتية للجسور، تحسين الحفر بدقة عالية على الصلب على شكل H من قوة الهيكل العامة وتحسين مقاومة الحمل الطويلة من الجسور المنتهية.الاستفادة من إنتاجية المعالجة المتميزة، توفر المعدات ضمانًا تقنيًا موثوقًا لصناعات البنية التحتية الأساسية وتضمن التنفيذ المنظم لشركات البناء ذات الصلة.
