تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | حفر | الأعلى. عرض الحجم × الارتفاع: | 700 × 500 مم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 100 × 100mm | طول الشعاع: | 2000 ～ 12200mm |
| نموذج المغزل الرئيسي: | BT40 | قوة المحرك: | 11 كيلو واط |
| سرعة المغزل: | 100 ～ 3000 ص/دقيقة | قطر الثقب: | φ5 ～ φ30 مم |
| إبراز: | آلة معالجة الشفرة,خط معالجة الحفر والقطع |
||

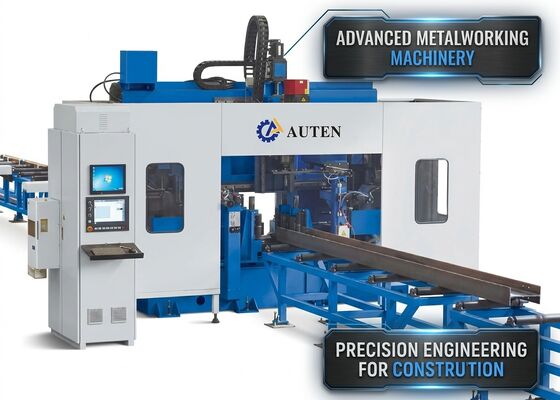

55KW إجمالي الطاقة باستخدام الحاسب الآلي I Beam الحفر والنشر وتجهيز الخط 3 مجلات الأدوات
صناعة التطبيق:
تم تصميم هذه الآلة خصيصًا لعمليات الحفر على المقاطع الفولاذية على شكل حرف H. إنها مجهزة بثلاثة مغازل حفر دقيقة عالية السرعة، مما يوفر دقة تصنيع مذهلة وأداء موثوقًا وتشغيلًا سهل الاستخدام. باعتبارها قطعة رئيسية من المعدات لصناعة الفولاذ الهيكلي، يتم استخدامها على نطاق واسع في تشييد المباني، وتصنيع الجسور، وأبراج نقل الطاقة، والهياكل الشبكية، ومختلف تطبيقات تصنيع الفولاذ الأخرى.
تحديد:
| نموذج | 700 دينار بحريني/3 |
| نطاق عرض الشعاع H (مم) | 100 ~ 700 |
| نطاق ارتفاع الشعاع H (مم) | 100 ~ 500 |
| نطاق عرض القناة الفولاذية (مم) | 100 ~ 700 |
| نطاق ارتفاع القناة الفولاذية (مم) | 100 ~ 250 |
| الأعلى. سمك الشغل (مم) | 40 |
| الأعلى. طول الشغل (م) | 12 أو 15 (اختياري) |
| الحفر المغزل الكمية. | إجمالي 3 مغازل، مغزل واحد على الوحدة العلوية، الجانب الأيسر والجانب الأيمن على التوالي |
| تفتق ثقب المغزل | BT40 |
| أقصى قطر للحفر (مم) | 40 |
| قوة محرك المغزل (كيلوواط) | 11/15 |
| سرعة المغزل (ص / دقيقة) | 100 ~ 3000 |
| سرعة تغذية المغزل (م/دقيقة) | 0 ~ 10 |
| سرعة تغذية المحور السيني (م/دقيقة) | 0~20 |
| الكمية من مجلة الأداة | 3 |

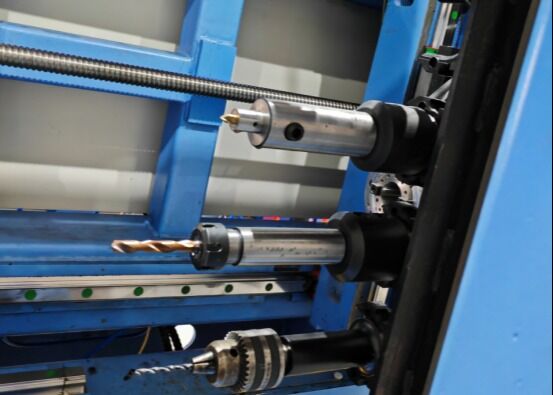

| نوع مجلة الأداة وقدرتها | نوع الصف، 3x4 (اختياري) |
| وحدة وضع العلامات (اختياري) | كتابة القرص، 36 حرفًا، حجم الحرف Φ10 مم |
| نظام CNC | الألمانية, اليابان, الصين INVT |
| طريقة التبريد | التبريد بالرش، التبريد الداخلي + التبريد الخارجي |
| الحجم الكلي للآلة (م) | حوالي 33x5.5x3.5 |
| إجمالي الطاقة(كيلوواط) | حوالي 55 |
| يمكن تعديل المعلمات المذكورة أعلاه وتغييرها وفقًا لمتطلبات العميل المحددة. | |
مكونات خط آلة الحفر CNC
يتكون خط إنتاج الحفر CNC بشكل أساسي من إطار الآلة الرئيسي، نظام التغذية CNC، ناقل التغذية، نظام التبريد، الوحدة الهيدروليكية، النظام الهوائي، نظام التشحيم، نظام التحكم الكهربائي، وعربة جمع الخردة. يعتمد الخط تصميمًا بسرير ثابت مدمجًا مع آلية دعم قطع العمل المتحركة. يتيح هذا التكوين عمليات الحفر ثلاثية الأبعاد والإنتاج الآلي بالكامل، مما يضمن أداء تصنيع فعال ومستقر ومستمر.
1. جسم الآلة الرئيسي
تتكون مجموعة الماكينة الرئيسية من قاعدة الماكينة، والسرير، والطاولة المنزلقة المتحركة، وغراب رأس المغزل، ووحدة التثبيت العلوية، وجهاز التثبيت الجانبي، ومخزن الأدوات من النوع الصفي. تم تصميم قاعدة الماكينة بصلابة استثنائية واستقرار هيكلي، مما يمكنها من تحمل قوى القطع والاهتزازات المتولدة أثناء المعالجة عالية السرعة. يضمن هذا البناء القوي دقة تصنيع متسقة وموثوقية تشغيلية طويلة المدى.
2. نظام التبريد
يتم تبريد أدوات الحفر من خلال نظام تبريد الهباء الجوي المتقدم الذي يجمع بين الهواء المضغوط وسائل التبريد. يقلل هذا الحل بشكل كبير من استهلاك سائل التبريد، ويقلل من تكاليف التشغيل، ويقلل من تآكل الأدوات، ويدعم الإنتاج المسؤول بيئيًا. تسمح فوهة التبريد المرنة المثبتة على رأس المغزل بتعديل مريح لاتجاه الرش، مما يضمن التبريد المستمر والفعال طوال عملية الحفر.
3. نظام التشحيم
يشتمل نظام التشحيم على وظائف التشحيم الأوتوماتيكي المركزي والتشحيم اليدوي. توفر وحدة التشحيم المركزية تشحيمًا دقيقًا للحزات الدليلية الخطية والبراغي الكروية المحددة، بينما تتم صيانة نقاط التشحيم المساعدة يدويًا لضمان تشغيل الماكينة بشكل موثوق وعمر خدمة ممتد.

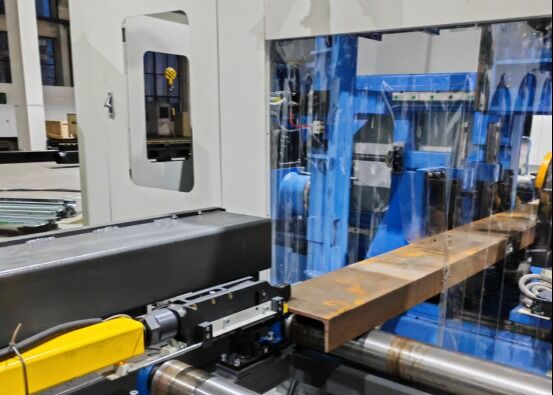

تم تطوير هذه الآلة خصيصًا لعمليات الحفر والنقر ووضع العلامات على العوارض H والقنوات الفولاذية ومجموعة واسعة من مقاطع الفولاذ الإنشائية. يمكنها معالجة قطع العمل ذات الأحجام والمواصفات المختلفة بكفاءة مع الحفاظ على الدقة العالية والإنتاجية طوال دورة المعالجة. أثناء العروض التوضيحية للمعدات، يتم عادةً استخدام عينات العارضة H القياسية ذات عروض الفلنجة وسمك الشبكة المختلفة، بالإضافة إلى عينات الصلب ذات الأبعاد المختلفة، لعرض قدرات المعالجة. توضح هذه العينات التوضيحية بوضوح تحديد موضع الثقب بدقة، والنقر على الخيط عالي الجودة، ونتائج وضع العلامات المميزة، مما يوضح بشكل كامل الدقة الفائقة للماكينة والأداء الذي يمكن الاعتماد عليه في تطبيقات العالم الحقيقي.
يتم استخدام آلة الحفر ذات الشعاع H ذات السرعة العالية CNC على نطاق واسع في مرافق تصنيع الفولاذ الهيكلي ومشاريع بناء الجسور. وفي ورش تصنيع الفولاذ، تقوم بعمليات حفر عالية الدقة على عوارض H المستخدمة في الأطر الهيكلية وأنظمة الدعم، مما يوفر أساسًا موثوقًا للتجميع والتركيب الدقيق. في تطبيقات هندسة الجسور، توفر الماكينة حفرًا دقيقًا لمكونات العارضة على شكل H، مما يعزز القوة الهيكلية ويضمن أداء التحمل على المدى الطويل. بفضل إنتاجيتها العالية وقدرتها على التصنيع التي يمكن الاعتماد عليها، توفر المعدات دعمًا أساسيًا لمشاريع البنية التحتية الكبرى، مما يساهم في تنفيذ المشروع بكفاءة وإتمامه في الوقت المناسب.
