تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | حفر | الأعلى. عرض الحجم × الارتفاع: | 700 × 500 مم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 100 × 100mm | طول الشعاع: | 2000 ～ 12200mm |
| نموذج المغزل الرئيسي: | BT40 | قوة المحرك: | 11 كيلو واط |
| سرعة المغزل: | 100 ～ 3000 ص/دقيقة | قطر الثقب: | φ5 ～ φ30 مم |
| إبراز: | مركز الحفر CNC ذو 3 محاور,آلة الحفر CNC ذات الشعاع الهيكلي,آلة الحفر CNC ذات المغزل 11/15KW |
||

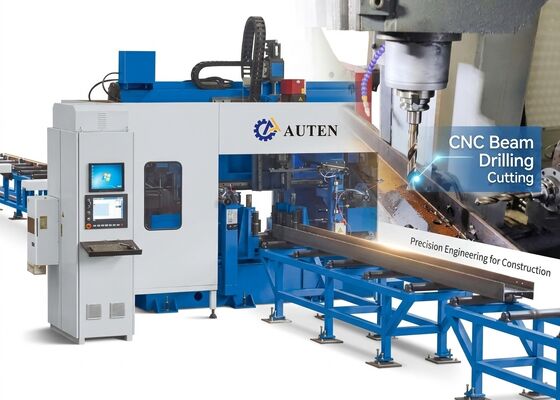

ما مجموعه 3 أدوات CNC الهيكلية حزمة حفر الجهاز المركز 11/15 كيلوواط قوة محرك الأدوة
صناعة التطبيق:
هذه الآلة المخصصة مصممة خصيصاً لعملية الحفر الدقيقة من الصلب H-beamأدوات حفر عالية الدقة لتنفيذ عمليات الحفر في القطعة العاملة، فإنه يوفر دقة التصنيع الاستثنائية والراحة التشغيلية المثلى.تطبق على نطاق واسع في هندسة البناء، البنية التحتية للجسور، أبراج نقل الطاقة، الهياكل الإطارية الشبكة وغيرها من المجالات الصناعية ذات الصلة.
المواصفات:
| النموذج | BHD700/3 |
| H Beam width range (mm) | 100~700 |
| H مجموعة ارتفاع الحزمة (ملم) | 100~500 |
| Channel steel width range (mm) نطاق القناة | 100~700 |
| Channel steel height range (mm) مجموعة ارتفاعات الصلب | 100~250 |
| سمك قطعة العمل (ملم) | 40 |
| Max. workpiece length (m) | 12 أو 15 (اختياري) |
| حفر spindle qty. | إجمالي 3 أسفل، واحد أسفل على الوحدة العلوية، الجانب الأيسر والجانب الأيمن على التوالي |
| حفرة الفول الخاطئ | BT40 |
| أقصى قطر حفر (mm) | 40 |
| طاقة المحرك (kW) | 11/15 |
| سرعة الغزل (r/min) | 100~3000 |
| سرعة تغذية العجلة (m/min) | 0~10 |
| سرعة التغذية على المحور X (m/min) | 0~20 |
| Qty من مجلة الأدوات | 3 |
| مجلة أدوات نوع و سعة | نوع الصف، 3x4 (اختياري) |
| وحدات العلامة (optional) | طباعة القرص، 36 characters، size character Φ10mm |
| نظام CNC | الألمانيةاليابان والصين |
| طريقة التبريد | تبريد رش، تبريد داخلي + تبريد خارجي |
| Machine Overall Size (m) حجم الآلة | حوالي 33x5.5x3.5 |
| الطاقة الكلية ((kW) | حوالي 55 |
| يمكن تعديل و تغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة. | |
مكونات خط آلة الحفر CNC
هذا خط إنتاج الحفر CNC يتكون أساسا من مجموعات حاسمة تغطي سرير الماكينة الرئيسية، وحدة تغذية تحكم رقمي، ناقل التفريغ، دائرة التبريد،مجموعة هيدروليكية، التركيب الهوائي، ووحدة التشحيم، ونظام التحكم الكهربائي وكذلك عربة جمع المخلفات.هذا الإعداد الإنتاج يدعم وظائف الحفر ثلاثية الأبعاد لتحقيق معالجة تلقائية كاملة، وبالتالي تسهيل تنفيذ الإنتاج عالية السرعة ومستقرة وموثوق بها.
1إطار آلة رئيسي
يتم تجميع إطار الماكينة الأساسية من قاعدة الأساس، سرير الماكينة، عربة التنزلق المتنقلة، وملجأ الغزل،آلية التشغيل العلوية وآلة التشغيل الجانبية جنبا إلى جنب مع مجلة تخزين الأدوات الخطيةتم تصميم سرير الآلة مع صلابة هيكلية متفوقة واستقرار ثابت ، وهو قادر على مواجهة أحمال القطع والاهتزازات الميكانيكية التي تحدث وسط إجراءات القطع عالية السرعة.هذا التصميم الهيكلي الصلب يحافظ على دقة معالجة مستقرة خلال دورة عمل الآلة الكاملة.
2وحدة التبريد
يتم استخدام جهاز تبريد الضباب المتفجرة الذي يخلط الهواء المضغوط وسائل التبريد للسيطرة على درجة حرارة الحفر.هذه التقنية التبريد يجلب مزايا بارزة بما في ذلك انخفاض استهلاك المبرد، أداء اقتصادي محسّن، تشغيل صديق للبيئة وتخفيف ثقب القطع.يتم تثبيت فوهة رش مرنة قابلة للتعديل على غطاء الفولاذ لتغيير مرنة وضع الرش وضمان دون انقطاع، التبريد الفعال لقطع الحفر أثناء التشغيل.
3تجميع التشحيم
يتم اعتماد نظام التشحيم المشترك الذي يدمج إمدادات زيت مركزية تلقائية وتزود بالوقود يدويًا لهذا التجميع.إمدادات الزيت الكمية للسكك الحديدية الخطي المحدد ومسامير قيادة ناقل الحركة، في حين أن مواقع التشحيم المتبقية تتطلب صيانة يدوية دورية.

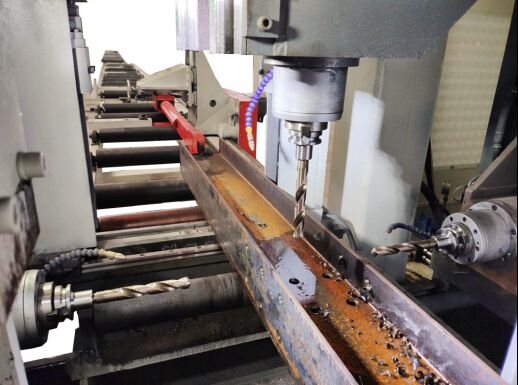

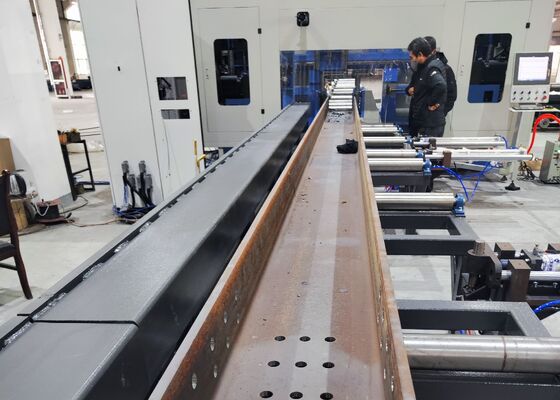

تم تطوير هذه الوحدة الآلية الدقيقة خصيصًا لإجراء عمليات الحفر والإصابة والتمييز للشعاب H والصلب القناة ومجموعة واسعة من ملفات الفولاذ المختلفة.يمكن أن تستوعب قطع العمل مع مواصفات الأبعاد المتنوعة وتحافظ على دقة التصنيع المتفوقة وكفاءة المعالجة عبر سير العمل الإنتاج الكاملتستخدم تجارب التحقق من صحة المنتج عينات H-beam القياسية مع أبعاد الدرع المتغيرة وسماكة الشبكة ، إلى جانب عينات الصلب القناة من أحجام متباينة للتحقق الوظيفي.هذه القطع الاختبارية تثبت أداء المعدات المتميز في موقع الثقب الدقيق، دقة الخيوط النقش والعلامة النظيفة، والتي تؤكد بشكل شامل دقة ممتازة وموثوقية التشغيل تحت سيناريوهات العمل الفعلية.
تعمل معدات الحفر عالية السرعة CNC H-beam كمعدات معالجة أساسية لمصانع تصنيع الهياكل الفولاذية ومبادرات هندسة الجسور.أنه يكمل معالجة عالية الدقة للإطار ومكونات H-beam تحمل الحمل، مما يضع شرطًا تقنيًا متينًا لتجميع الهياكل الصلبة الدقيقة والسليمة.تقوم المعدات بحفر دقة عالية على الصلب على شكل H لزيادة صلابة الهيكل العامة وضمان أداء تحمل الحمل على المدى الطويل للجسور المنتهيةبفضل إنتاجية المعالجة الرائعةتوفر الآلة دعمًا تقنيًا قويًا لصناعات البنية التحتية الرئيسية وتساعد في ضمان التقدم في الموعد المحدد لمشاريع البناء ذات الصلة.
