تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 1250x600 ملم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 200 × 75 ملم | أقصى طول للشعاع: | 12000 ملم |
| المغزل الرئيسي: | 3 | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 3*11كيلوواط | سرعة المغزل: | 200 3000 دورة / دقيقة |
| إبراز: | خط آلة قطع الحفر,خط آلة قطع الحفر بالشعاع I,آلة القطع بالحفر باستخدام الحاسب الآلي I Beam |
||

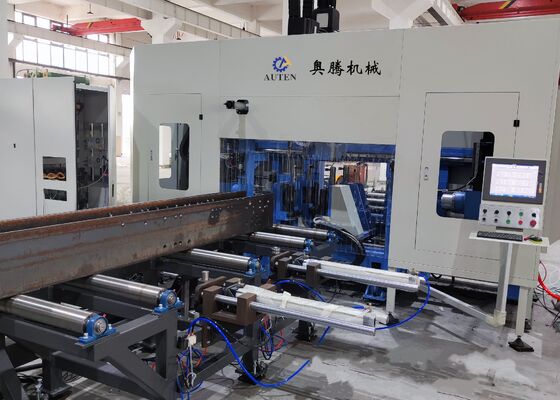

آلة حفر ووسم وقطع الكمرات CNC موديل BHD1250C لنظام المواقف الميكانيكية
مقدمة المنتج:
تم تصميم مركز التشغيل هذا بدقة لعمليات الحفر على الكمرات H. مزود بثلاثة مغازل حفر عالية السرعة والدقة، فإنه يوفر كفاءة ملحوظة في أعمال الحفر. يقدم هذا الجهاز دقة تشغيل فائقة وميزات تشغيل سهلة الاستخدام، ويعمل كحل حيوي عالي الأداء في قطاع الهياكل الفولاذية. يستخدم على نطاق واسع في الصناعات الرئيسية مثل هندسة البناء، والبنية التحتية للجسور، وتصنيع أبراج الاتصالات، ومشاريع الهياكل الشبكية.
معلومات تكوين المنتج:
| معلمة الكمرة H | الحد الأقصى للعرض × الارتفاع | 1250x600 مم | |
| الحد الأدنى للعرض × الارتفاع | 200 × 75 مم | ||
| أقصى طول للكمرة | 12000 مم | ||
| المغزل الرئيسي | الكمية | 3 | |
| الموديل | BT40 | ||
| قوة المحرك | 3 × 11 كيلو واط | ||
| سرعة المغزل | 200 ~ 3000 دورة في الدقيقة | ||
| أقصى قطر للفتحة | φ40 مم | ||
| قوة المحرك | قوة محرك سيرفو التغذية | 2 × 3 كيلو واط | |
| قوة محرك سيرفو التموضع | 2 × 3 كيلو واط | ||
| دقة المعالجة | انحراف مسافة الفتحة | فتحتان ضمن 1 متر | ±0.5 |
| تزداد قيمة الانحراف المسموح بها بمقدار ±0.2 مم لكل متر إضافي من مسافة الفتحة، ولا تتجاوز القيمة القصوى ±2 مم | |||
| انحراف الهامش الطرفي | ±1.0 مم | ||
| النظام الهيدروليكي | ضغط المضخة الهيدروليكية | 7 ميجا باسكال | |
| قوة محرك المضخة الزيتية | 7 كيلو واط | ||
| النظام الكهربائي | طريقة التحكم | PLC | |
| عدد محاور CNC | 7 | ||
| الحجم الكلي (طول × عرض × ارتفاع) | 32000 × 6200 × 4000 | ||
ميزات المنتج
1. تتكون آلة الحفر والقطع ثلاثية الأبعاد للكمرات H هذه من هيكل الماكينة الرئيسي، ونظام تغذية CNC، وناقل المواد، والنظام الكهربائي، والنظام الهيدروليكي، ونظام التبريد، ونظام التشحيم، وصندوق النفايات، والمكونات الأساسية الأخرى. مع هيكل قاعدة ثابت وإعداد قطعة عمل متحركة، تم تصميم الماكينة بخبرة لمعالجة الكمرات H الكبيرة. تسهل عمليات الإنتاج المستمر وتحظى بتقدير كبير لقدراتها الأتمتة المتقدمة.
2. يتكون هيكل آلة الحفر من القاعدة، ووحدات طاولة الانزلاق CNC، وآليات الدعم، ووحدات الضغط العلوية، ووحدات الضغط الجانبية، وأنظمة الكشف. تشمل مكونات طاولة الانزلاق CNC الجانب الثابت، والجانب المتحرك، وطاولة الانزلاق CNC للوحدة العلوية. تم تصميم وحدات طاولة الانزلاق خصيصًا لمهام حفر الكمرات H، وتشمل لوحة انزلاق، وقاعدة طاولة انزلاق، ورأس مغزل، ومغزل ميكانيكي عالي السرعة، واسطوانة أداة، ومحرك متغير التردد، ومحرك سيرفو، وأدلة خطية، وبراغي لولبية.

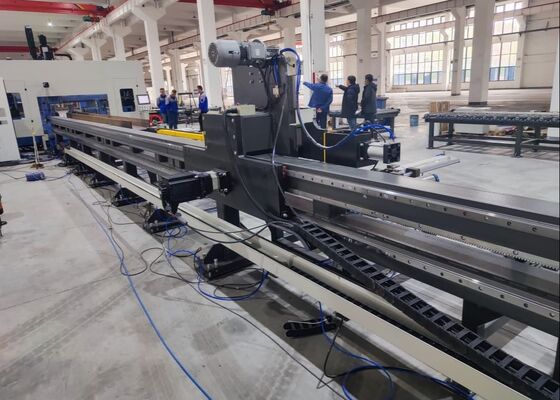

3. يتكون نظام تغذية CNC من دعامات، وتروس، ورفوف، ومحركات سيرفو، ومخفضات، وروبوتات. يقوم محرك السيرفو بتشغيل الروبوت، مما يتيح حركة الكمرة H على طول المحور X، مما يضمن تغذية دقيقة وتموضعًا دقيقًا لقطعة العمل.

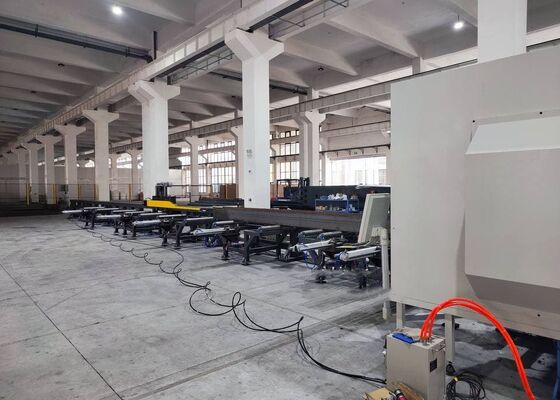

4. يتكون نظام نقل المواد من ناقل تغذية وناقل خروج. تم تجهيز ناقل التغذية بدعامات ناقل، وبكرات دعم، وأجهزة دفع جانبية، مصممة خصيصًا لنقل مقاطع الفولاذ المشكلة، والمساعدة في تموضع المقاطع على المحور Y، والعمل بسلاسة مع نظام تغذية CNC لإكمال عملية تغذية المواد. ناقل الخروج، الذي يشمل دعامات قناة المواد وبكرات الدعم، مخصص لنقل قطع العمل النهائية.
5. يجمع نظام التبريد بين طرق التبريد الداخلية والخارجية، باستخدام رذاذ الزيت لتبريد الثقب. يوفر هذا النهج فوائد متعددة، مثل تقليل استهلاك سائل التبريد، وتعزيز الكفاءة من حيث التكلفة، ودعم الاستدامة البيئية، وإطالة عمر لقم الثقب.
6. يوفر النظام الهيدروليكي الطاقة لوحدة الضغط العلوية، ووحدة الضغط الجانبية، واسطوانة الأداة، والمكونات الأخرى ذات الصلة.
7. تم تصميم النظام الهوائي لتوفير الطاقة للروبوت، واسطوانة الاختبار، والأجهزة المماثلة الأخرى.
8. يستخدم نظام التشحيم مزيجًا من تقنيات التشحيم المركزي واليدوي. يستخدم التشحيم المركزي بشكل أساسي للتشحيم المجدول والدقيق للأدلة الخطية الرئيسية والبراغي اللولبية.
9. يتكون نظام التحكم في أداة الماكينة من جهاز كمبيوتر مضيف، ووحدة تحكم منطقية قابلة للبرمجة (PLC)، ومكونات أخرى ذات صلة. طريقة البرمجة: يتم إنشاء برامج المعالجة عن طريق إدخال رسومات CAD أو معلمات المعالجة عبر واجهة USB أو لوحة المفاتيح. يمكن تخزين هذه البرامج واسترجاعها وعرضها ونقلها في أي وقت بناءً على أرقام الأجزاء. تسمح أداة الماكينة بإجراء تعديلات يدوية والتحكم في معلمات المعالجة الفردية، مع دعم التحكم الآلي الكامل طوال دورة المعالجة بأكملها.
خلال جلسات عرض العينات، تُظهر آلة الحفر والوسم والقص CNC للكمرات والألواح المعدنية قدراتها المعالجة بفعالية عند التعامل مع عينات الكمرات H القياسية - بعروض حواف وسماكات مختلفة للويب - بالإضافة إلى عينات الكمرات ذات الأبعاد المختلفة. تؤكد العينات المعروضة في هذه العروض بوضوح على قدرة المعدات على تحقيق وضع دقيق للفتحات، وخيوط ملولبة ناعمة، وأنماط وسم واضحة، وبالتالي توضح تمامًا دقتها العالية وموثوقيتها في سيناريوهات التطبيق العملي.
تُستخدم آلة الحفر والوسم والقص CNC عالية السرعة للكمرات H بشكل أساسي في مرافق تصنيع الهياكل الفولاذية ومشاريع بناء الجسور. في ورش الهياكل الفولاذية، توفر تشغيلًا دقيقًا للكمرات H المستخدمة في الأطر والهياكل الداعمة، مما يضمن أساسًا قويًا للتجميع المستقر للهياكل الفولاذية. في بناء الجسور، تقوم الماكينة بإجراء حفر عالي الدقة على الكمرات H، مما يعزز السلامة الهيكلية للجسور ويمكّنها من تحمل الأحمال طويلة الأجل بفعالية. بفضل كفاءتها التشغيلية المتميزة، توفر هذه الماكينة دعمًا موثوقًا لهذه القطاعات الأساسية للبنية التحتية، مما يضمن التقدم السلس وفي الوقت المناسب للمشاريع ذات الصلة.
