تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 1250x600 ملم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 200 × 75 ملم | أقصى طول للشعاع: | 12000 ملم |
| المغزل الرئيسي: | 3 | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 3*11كيلوواط | سرعة المغزل: | 200 3000 دورة / دقيقة |
| إبراز: | آلة حفر عوارض H CNC,BT40 آلة حفر الحزمة H الحاسوبية,صناعة الهيكل الصلبة آلة الحفر |
||

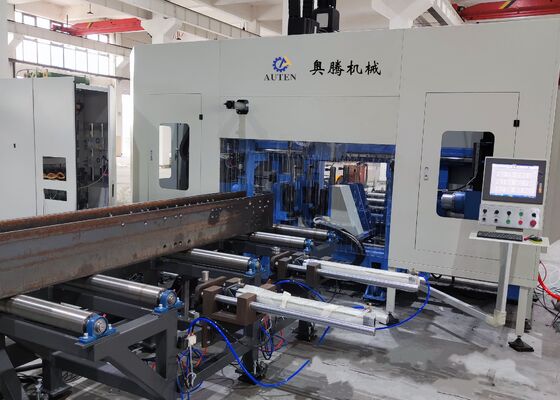

صناعة الهياكل الصلبية عالية السرعة CNC H حزمة حفر آلة BT40 المواسير الرئيسية
مقدمة المنتج
مركز التصنيع هذا مصمم بخبرة لعمليات الحفر على حزم H مجهز بثلاثة أدوات حفر عالية السرعةيضمن كفاءة متميزة في حفر قطع العملمع دقة التصنيع الاستثنائية وخصائص تشغيل بديهية، تمثل هذه المعدات حلًا أساسيًا عالي الأداء في صناعة الهياكل الفولاذية.يستخدم على نطاق واسع في القطاعات الحرجة مثل هندسة البناء، البنية التحتية للجسر، تصنيع أعمدة البرج، ومشاريع هيكل الشبكة.
معلومات تكوين المنتج:
| معايير شعاع H | الحجم الحد الأقصى عرض × ارتفاع | 1250×600ملم | |
| الحجم الحد الأدنى العرض × الارتفاع | 200×75ملم | ||
| أقصى طول للشعاع | 12000ملم | ||
| الغزل الرئيسي | كمية. | 3 | |
| النموذج | BT40 | ||
| قوة المحرك | 3x11 كيلوواط | ||
| سرعة الفولاذ | 200~3000 دورة/دقيقة | ||
| أقصى قطر للثقب | φ40 ملم | ||
| قوة المحرك | قوة محرك إمداد الخدمة | 2x3 كيلوواط | |
| قوة محرك الخدمة | 2x3 كيلوواط | ||
| دقة المعالجة | انحراف مسافة الثقب | ثقبين على بعد متر واحد | ± 0.5 |
| قيمة الانحراف المسموح بها تزداد بنسبة ± 0.2 ملم لكل متر إضافي من مسافة الثقب ، والحد الأقصى لا يتجاوز ± 2 ملم | |||
| انحراف الهامش النهائي | ±1.0 ملم | ||
| نظام هيدروليكي | ضغط المضخة الهيدروليكية | 7 مبا | |
| قوة محرك مضخة الزيت | 7كيلوواط | ||
| النظام الكهربائي | طريقة التحكم | PLC | |
| عدد محاور CNC | 7 | ||
| الحجم الإجمالي (L × W × H) | 32000 × 6200 × 4000 | ||
خصائص المنتج
1. هذه 3D H-beam حفر وقطع آلة تتكون من إطار آلة رئيسية، نظام تغذية CNC، ناقل المواد، النظام الكهربائي، النظام الهيدروليكي، نظام التبريد، نظام التشحيم،سلة النفايات، ومكونات متكاملة أخرى. مع بنية سرير ثابتة وتكوين قطعة العمل متحركة ، تم تصميم الآلة بخبرة لمعالجة أشعة H على نطاق واسع.يدعم سير عمل الإنتاج المستمر ويعترف به على نطاق واسع لدرجة عالية من الأتمتة.
2يتكون هيكل آلة الحفر من السرير ، وتركيبات طاولة الزحف CNC ، وأجهزة الدعم ، ووحدات الضغط العلوية ، ووحدات الضغط الجانبية ، وأنظمة الكشف.تتضمن مكونات الطاولة المنزلقة CNC الجانب الثابت، الجانب المتحرك، وطاولة الزحف CNC الوحدة العليا. مصممة خصيصًا لتطبيقات الحفر H-beam، تتضمن مجموعات الطاولة الزحفية لوحة زحفية، قاعدة طاولة زحفية،رأس العجلة، الفوهة الميكانيكية عالية السرعة، أسطوانة الأداة، محرك التردد المتغير، محرك الخدمة، الدلائل الخطية، ومسامير الرصاص.

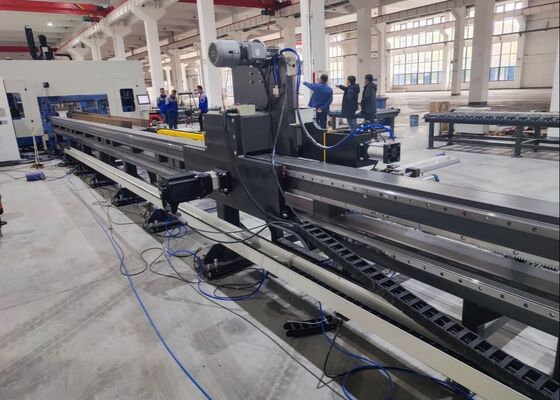

3. يتكون نظام تغذية CNC من أقواس ، وسرعات ، ومصاعد ، ومحركات سيرفو ، ومخففات ، ومعاملات. محرك سيرفو يدفع المعامل ، مما يتيح حركة شعاع H على طول محور X,مما يضمن تغذية دقيقة وموقع دقيق لقطعة العمل.

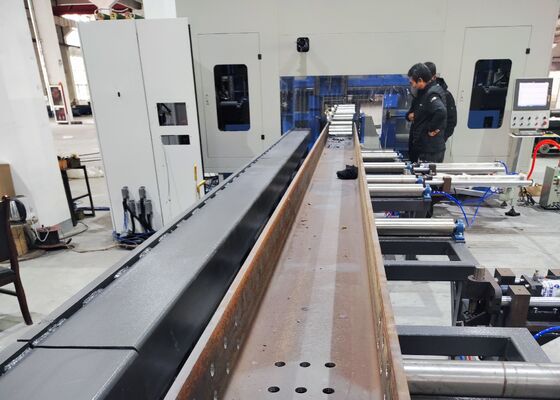

4يتضمن نظام ناقل المواد ناقل التغذية الداخلية ونقل التغذية الخارجية. يتم تجهيز ناقل التغذية الداخلية بمقاعد ناقلة ، أدوات الدعم ، وأجهزة الدفع الجانبية ،جميعها مصممة خصيصاً لنقل الفولاذ الفولاذي الملفوف، تسهيل وضع المحور Y من الفراغات، والعمل جنبا إلى جنب مع نظام تغذية CNC لاستكمال عملية تغذية المواد.متكونة من عقدة قنوات المواد وأطواق الدعم، مكرسة لنقل قطع العمل النهائية.
5يدمج نظام التبريد كل من طرق التبريد الداخلية والخارجية ، حيث يستخدم ضباب النفط لتبريد فتحة الحفر. يوفر هذا الحل العديد من المزايا ، بما في ذلك انخفاض استهلاك سائل التبريد.تحسين كفاءة التكلفة، ودعم الاستدامة البيئية، وتقليل ارتداء قطعة الحفر.
6يدير النظام الهيدروليكي وحدة الضغط العلوية ووحدة الضغط الجانبية وسائط الأدوات والمكونات الأخرى المرتبطة بها.
7تم تصميم النظام الهوائي لتوفير الطاقة للمتلاعب، أسطوانة الاختبار، وغيرها من المعدات المماثلة.
8يستخدم نظام التشحيم مزيجاً من طرق التشحيم المركزية واليدوية.يتم استخدام التشحيم المركزي بشكل رئيسي للتشحيم المجدول والدقيق للدلائل الخطيّة الأساسيّة والمسامير الرئيسيّة.
9يتكون نظام التحكم في آلة الأدوات من جهاز كمبيوتر مضيف، و PLC، ومكونات أخرى مرتبطة بها. طريقة البرمجة:يتم إنشاء برامج المعالجة عن طريق إدخال رسومات CAD أو معايير المعالجة عبر واجهة USB أو لوحة مفاتيحيمكن تخزين هذه البرامج واستردادها وعرضها ونقلها في أي وقت بناءً على أرقام الأجزاء. تسمح الأداة الآلية بالتنظيم والتحكم اليدوي لبارامترات المعالجة الفردية ،مع تمكين التحكم الآلي بالكامل طوال دورة المعالجة بأكملها.
خلال جلسات العرض العينية، والحزمة والصفائح المعدنية CNC الحفر، and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesتبرز العينات المعروضة في هذه التظاهرات بوضوح قدرة المعدات على تحقيق وضع حفر دقيق ، خيوط ناعمة ، وأنماط علامة محددة جيدًا ،وبالتالي إظهار دقة عالية وموثوقية في سيناريوهات تطبيق العالم الحقيقي.
يتم استخدام آلة الحفر والتمييز والقص عالية السرعة CNC H-Beam بشكل رئيسي في مصانع تصنيع الهياكل الصلبة ومشاريع بناء الجسور.أنها توفر معالجة دقيقة لأشعة H المستخدمة في الأطر والهياكل الداعمةفي بناء الجسور ، تقوم الآلة بحفر دقة عالية على حزم H ،تعزيز سلامة الجسور الهيكلية وتمكينها من تحمل الأحمال طويلة الأجل بفعاليةمع الكفاءة التشغيلية الاستثنائية، توفر هذه الآلة دعمًا موثوقًا لهذه القطاعات البنية التحتية الحيوية، مما يسهل التقدم السلس وفي الوقت المناسب للمشاريع ذات الصلة.
