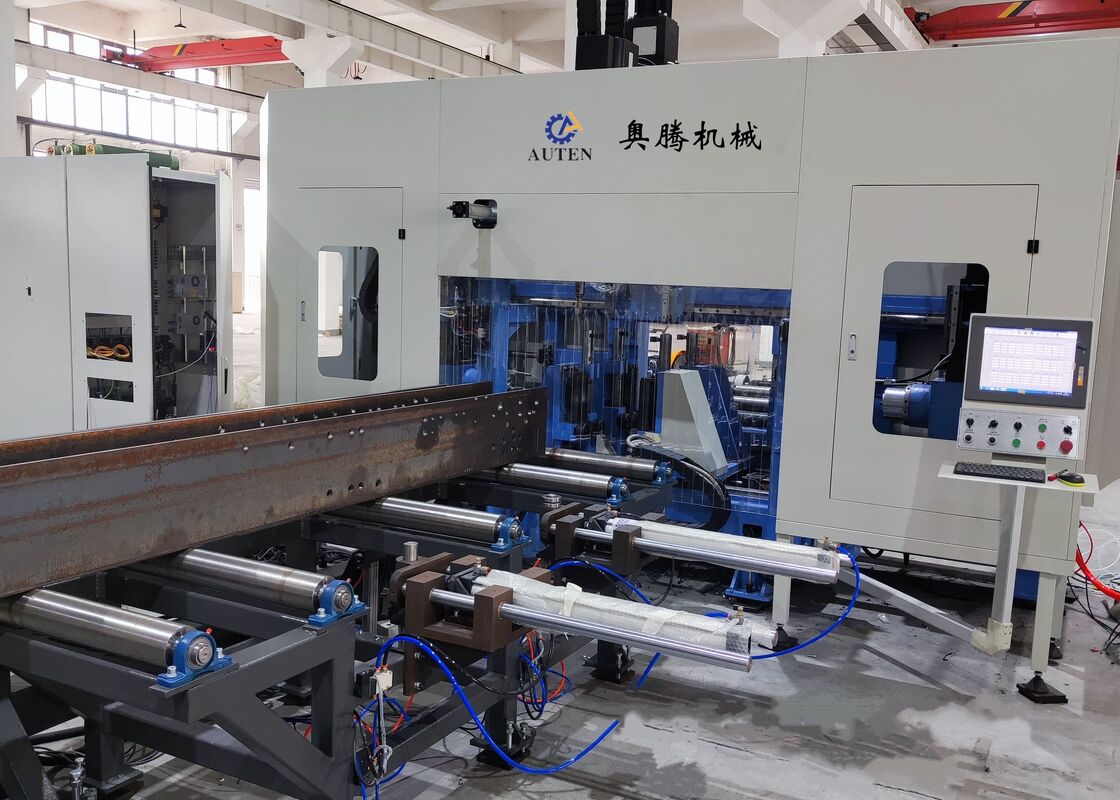

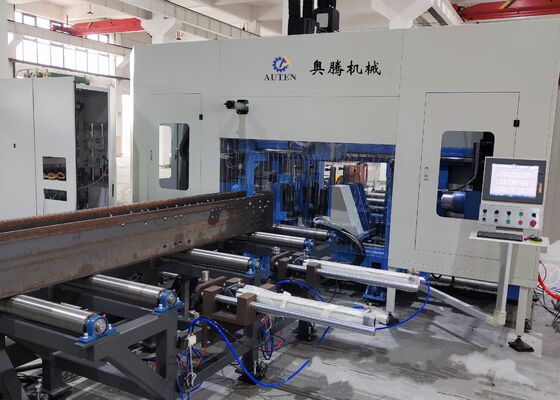

آلة حفر وقطع ووسم شعاع CNC ثلاثي الأبعاد بتحكم PLC BT40
مقدمة المنتج:
تم تصميم مركز التشغيل هذا بدقة لعمليات الحفر على شعاع H. مزود بثلاثة مغازل حفر عالية السرعة والدقة، فإنه يوفر كفاءة استثنائية في عمليات الحفر على قطع العمل. بفضل دقة التشغيل الفائقة وميزات التشغيل سهلة الاستخدام، تعمل هذه المعدات كحل لا غنى عنه عالي الأداء في قطاع الهياكل الفولاذية. يتم استخدامه على نطاق واسع في الصناعات الرئيسية مثل هندسة البناء، والبنية التحتية للجسور، وتصنيع أبراج الاتصالات، ومشاريع الهياكل الشبكية.
معلومات تكوين المنتج:
| معلمة شعاع H | الحد الأقصى للعرض × الارتفاع | 1250x600 مم | |
| الحد الأدنى للعرض × الارتفاع | 200 × 75 مم | ||
| أقصى طول للشعاع | 12000 مم | ||
| المغزل الرئيسي | الكمية | 3 | |
| الموديل | BT40 | ||
| قوة المحرك | 3 × 11 كيلو واط | ||
| سرعة المغزل | 200 ~ 3000 دورة في الدقيقة | ||
| أقصى قطر للفتحة | φ40 مم | ||
| قوة المحرك | قوة محرك سيرفو التغذية | 2 × 3 كيلو واط | |
| قوة محرك سيرفو التموضع | 2 × 3 كيلو واط | ||
| دقة المعالجة | انحراف مسافة الفتحة | فتحتان ضمن 1 متر | ±0.5 |
| تزداد قيمة الانحراف المسموح بها بمقدار ±0.2 مم لكل متر إضافي لمسافة الفتحة، ولا يتجاوز الحد الأقصى ±2 مم | |||
| انحراف هامش النهاية | ±1.0 مم | ||
| النظام الهيدروليكي | ضغط المضخة الهيدروليكية | 7 ميجا باسكال | |
| قوة محرك المضخة الزيتية | 7 كيلو واط | ||
| النظام الكهربائي | طريقة التحكم | PLC | |
| عدد محاور CNC | 7 | ||
| الحجم الكلي (طول × عرض × ارتفاع) | 32000 × 6200 × 4000 | ||
ميزات المنتج
1. تتكون آلة الحفر والقطع ثلاثية الأبعاد لشعاع H بشكل أساسي من هيكل الماكينة الرئيسي، ونظام تغذية CNC، وناقل المواد، والنظام الكهربائي، والنظام الهيدروليكي، ونظام التبريد، ونظام التشحيم، وصندوق النفايات، والمكونات الأخرى ذات الصلة. مع هيكل قاعدة ثابت وتكوين قطعة عمل متحركة، تم تصميم الماكينة بشكل أمثل لمعالجة أشعة H واسعة النطاق. وهي تدعم عمليات الإنتاج المستمر وتشتهر بمستوى الأتمتة المتقدم لديها.
2. يتكون هيكل آلة الحفر من القاعدة، ومجموعات طاولة الانزلاق CNC، وأجهزة الدعم، ووحدات الضغط العلوية، ووحدات الضغط الجانبية، وأنظمة الكشف. تشمل مكونات طاولة الانزلاق CNC الجانب الثابت، والجانب المتحرك، وطاولة الانزلاق CNC للوحدة العلوية. تم تصميم مجموعات طاولة الانزلاق خصيصًا لعمليات حفر شعاع H، وتتكون من لوحة انزلاق، وقاعدة طاولة انزلاق، ورأس مغزل، ومغزل ميكانيكي عالي السرعة، واسطوانة أدوات، ومحرك متغير التردد، ومحرك سيرفو، وأدلة خطية، وبراغي رصاصية.
3. يتكون نظام تغذية CNC من دعامات، وتروس، ورفوف، ومحركات سيرفو، ومخفضات، وروبوتات. يقوم محرك السيرفو بتشغيل الروبوت لتسهيل حركة شعاع H على طول المحور X، مما يضمن تغذية دقيقة وتموضعًا دقيقًا لقطعة العمل.
4. يشمل ناقل المواد كلاً من ناقل التغذية وناقل الخرج. تم تجهيز ناقل التغذية بدعامات ناقل، وبكرات دعم، وأجهزة دفع جانبية، وكلها مصممة خصيصًا لنقل قوالب الفولاذ المقطوعة، وتحقيق تموضع المحور Y للقوالب، والعمل بالتنسيق مع نظام تغذية CNC لإكمال عملية تغذية المواد. يخصص ناقل الخرج، الذي يتكون من دعامات قناة المواد وبكرات الدعم، لنقل قطع العمل النهائية.
5. يشتمل نظام التبريد على طرق تبريد داخلية وخارجية، باستخدام رذاذ الزيت لتبريد الثقب. يوفر هذا النهج فوائد متعددة، بما في ذلك تقليل استهلاك سائل التبريد، وتعزيز كفاءة التكلفة، وتعزيز الاستدامة البيئية، وتقليل تآكل لقم الثقب.
6. يوفر النظام الهيدروليكي الطاقة لوحدة الضغط العلوية، ووحدة الضغط الجانبية، واسطوانة الأدوات، والمكونات الأخرى ذات الصلة.
7. تم تصميم النظام الهوائي لتوفير الطاقة للروبوت، واسطوانة الاختبار، والمعدات المماثلة الأخرى.
8. يستخدم نظام التشحيم مزيجًا من تقنيات التشحيم المركز واليدوي. يستخدم التشحيم المركزي بشكل أساسي للتشحيم المجدول والدقيق للأدلة الخطية الرئيسية وبراغي الرصاص.
9. يتكون نظام التحكم في أداة الماكينة من جهاز كمبيوتر مضيف، ووحدة تحكم منطقية قابلة للبرمجة (PLC)، ومكونات أخرى ذات صلة. طريقة البرمجة: يتم إنشاء برامج المعالجة عن طريق إدخال رسومات CAD أو معلمات المعالجة عبر واجهة USB أو لوحة المفاتيح. يمكن تخزين هذه البرامج واسترجاعها وعرضها ونقلها في أي وقت بناءً على أرقام الأجزاء. تسمح أداة الماكينة بالتعديل اليدوي والتحكم في معلمات المعالجة الفردية، مع دعم التحكم الآلي الكامل لدورة المعالجة بأكملها.

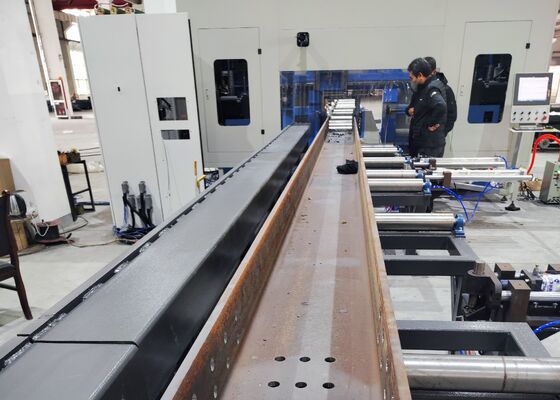

خلال جلسات عرض العينات، تُظهر آلة الحفر والوسم والقص لشعاع وشرائح CNC ثلاثية الأبعاد بفعالية قدراتها المعالجة عند العمل مع عينات شعاع H القياسية - التي تتميز بعرض شفة وسمك ويب مختلفين - بالإضافة إلى عينات الفولاذ المجوف بأبعاد مختلفة. تسلط العينات المعروضة في هذه العروض التوضيحية الضوء بوضوح على قدرة المعدات على تحقيق تموضع دقيق للفتحات، وخيوط ملولبة ناعمة، وأنماط وسم واضحة المعالم، وبالتالي توضح تمامًا دقتها العالية وموثوقيتها في سيناريوهات التطبيق العملي.

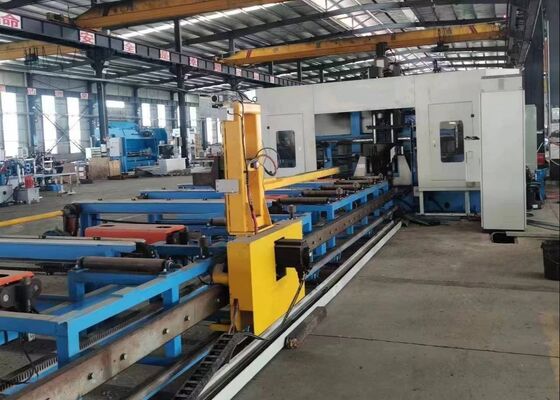

تُستخدم آلة الحفر والوسم والقص عالية السرعة لشعاع H CNC بشكل أساسي في مرافق تصنيع الهياكل الفولاذية ومشاريع بناء الجسور. في ورش الهياكل الفولاذية، توفر تشغيلًا دقيقًا لأشعة H المستخدمة في الأطر والهياكل الداعمة، مما يضمن أساسًا متينًا للتجميع المستقر للأطر الفولاذية. في بناء الجسور، تقوم الماكينة بإجراء حفر عالي الدقة على أشعة H، مما يعزز السلامة الهيكلية للجسور ويمكّنها من تحمل الأحمال طويلة الأجل بفعالية. بفضل كفاءتها التشغيلية المتميزة، تقدم هذه الماكينة دعمًا موثوقًا لهذه القطاعات الحيوية للبنية التحتية، مما يضمن التقدم السلس وفي الوقت المناسب للمشاريع ذات الصلة.
