تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 500 × 500 مم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 100 × 100mm | طول الشعاع: | 2000 ～ 13000mm |
| قناة الصلب: | 10#～ 40# | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 11 كيلو واط | سرعة المغزل: | 100 ～ 3000 ص/دقيقة |
| إبراز: | آلة حفر H Beam للقطع المعدني,آلة حفر عوارض H CNC,آلة حفر الخيوط 55kW قوة H |
||

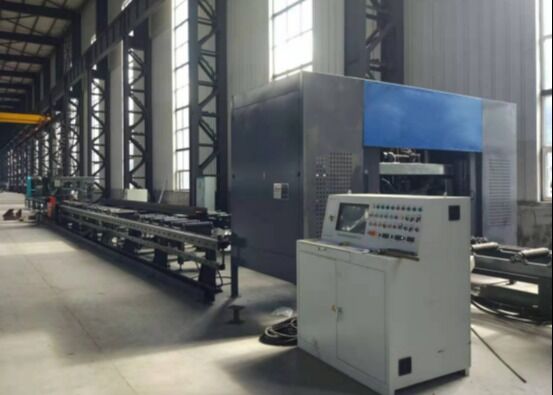

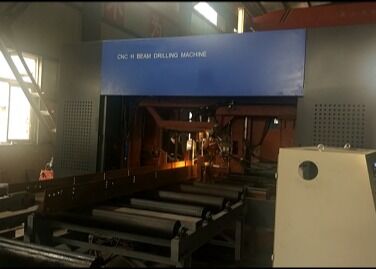

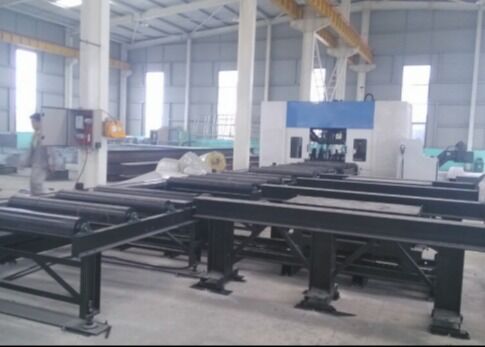

آلة حفر CNC لقطع المعادن من الهيكل الفولاذي، شعاع H، محرك PLC، محمل، طاقة 55 كيلو واط
التطبيق:
تم تصميم معدات الثقب والختم والوسم CNC هذه خصيصًا لتنفيذ عمليات الثقب والتنصت والوسم والتسجيل على أنواع مختلفة من الفولاذ، بما في ذلك فولاذ المقطع H، وفولاذ القناة، وفولاذ الزاوية. وهي تستخدم على نطاق واسع في صناعات الهياكل الفولاذية، مثل البناء، وبناء المرائب، وتصنيع الأبراج، وهندسة الهياكل الشبكية.
المواصفات:
|
الموديل |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
عرض شعاع H النطاق(مم) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
ارتفاع شعاع H النطاق(مم) |
100~500 | 100~500 | 100~500 | 100~600 |
|
فولاذ القناة نطاق العرض(مم) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
فولاذ القناة نطاق الارتفاع(مم) |
100~250 | 100~250 | 100~250 | 100~300 |
|
الحد الأقصى لقطعة العمل السماكة(مم) |
11/ 15 | 11/ 15 | 80 | 80 |
|
الحد الأقصى لقطعة العمل الطول (م) |
12 أو 15 (اختياري) | |||
|
كمية مغزل الحفرإجمالي 3 مغازل، مغزل واحد في الوحدة العلوية، |
الجانب الأيسروالجانب الأيمن على التواليمخروط فتحة المغزل |
|||
|
BT40 BT40 |
40 | 40 | 40 | 40 |
|
40 40 |
11/ 15 | 11/ 15 | 11/ 15 | 11/ 15 |
|
11/ 1511/ 15 سرعة المغزل (دورة في الدقيقة) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
سرعة تغذية المغزل (م/دقيقة) 0~10 |
سرعة تغذية المحور X (م/دقيقة) | سرعة تغذية المحور X (م/دقيقة) | سرعة تغذية المحور X (م/دقيقة) | سرعة تغذية المحور X (م/دقيقة) |
|
0~40 30~20 |
3 | 3 | 3 | 3 |
|
33 نوع مخزن الأدوات |
والسعة | ختم القرص، 36 حرفًا، حجم الحرف Φ10 مم | ختم القرص، 36 حرفًا، حجم الحرف Φ10 مم | ختم القرص، 36 حرفًا، حجم الحرف Φ10 مم |
|
نظام CNCألماني، ياباني، صيني INVT |
حوالي 32x5x3.5 | حوالي 32x5x3.5 | حوالي 32x5x3.5 | حوالي 32x5x3.5 |
|
حوالي 33x5.5x3.5 حوالي 33x5.5x3.5حوالي 33x6x3.5 |
إجمالي الطاقة (كيلو واط) | |||
|
حوالي 55حوالي 55 |
حوالي 60 |
|||
| حوالي 60 |
يمكن تعديل وتغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة. |
|||
| 1. حل ثقب حاسم ومتخصص لصناعة الهياكل الفولاذية للمباني. | 2. قادر على حفر ثقوب متزامنة على ثلاثة أسطح من شعاع H وفولاذ القناة، مما يوفر دقة وكفاءة عالية. | |||
|
3. مزود بـ 7 محاور CNC، مما يتيح التغذية والموضع التلقائي والدقيق. 4. قادر على التعرف على رسومات قطع العمل AUTOCAD و DSTV وتحويلها إلى برامج تشغيل. |
ميزات المنتج | 2. وظائف الوسم والتنصت التلقائية تحل محل عملية الوسم اليدوي التقليدية. تُستخدم أدوات الوسم لوضع علامات على مواضع الألواح لعملية اللحام اللاحقة على شفة وقاعدة شعاع H، مما يقلل الوقت والعمالة مع تحسين الدقة. يمكن أيضًا إجراء التنصت على شفة وقاعدة شعاع H، مما يعزز كفاءة الإنتاج بشكل كبير. | 2. وظائف الوسم والتنصت التلقائية تحل محل عملية الوسم اليدوي التقليدية. تُستخدم أدوات الوسم لوضع علامات على مواضع الألواح لعملية اللحام اللاحقة على شفة وقاعدة شعاع H، مما يقلل الوقت والعمالة مع تحسين الدقة. يمكن أيضًا إجراء التنصت على شفة وقاعدة شعاع H، مما يعزز كفاءة الإنتاج بشكل كبير. | 3. يتم التحكم في تثبيت قطعة العمل أثناء التغذية والمعالجة، وكذلك الرفع الطولي للمشبك، وتثبيت الدفع الجانبي، وتأمين المشابك وتحريرها، بواسطة النظام الهيدروليكي. هذا يضمن التشغيل الموثوق للمعدات طوال العملية. |
| 4. يتكون نظام التحكم من كمبيوتر مركزي ووحدة تحكم منطقية قابلة للبرمجة (PLC)، مع مكونات رئيسية مصدرها علامات تجارية دولية مرموقة. وهو يدعم طرق برمجة متعددة، مما يتيح للمشغلين تعديل وتحرير برامج مختلفة بسهولة. يمكن استيراد بيانات التصميم الهيكلي، بما في ذلك ملفات DXF و DSTV التي تم إنشاؤها بواسطة أنظمة AutoCAD أو TEKLA Structures الخارجية، بسلاسة. | تُستخدم آلة القطع والوسم والثقب عالية السرعة CNC لشعاع H بشكل أساسي في ورش تصنيع الهياكل الفولاذية ومشاريع بناء الجسور. في ورش الهياكل الفولاذية، تقوم بالتشغيل الدقيق لشعاع H المستخدم في الأطر وأنظمة الدعم، مما يوفر أساسًا متينًا للتجميع المستقر للهياكل الفولاذية. في سياق بناء الجسور، تقوم بإجراء ثقوب عالية الدقة على شعاع H، مما لا يعزز السلامة الهيكلية للجسور فحسب، بل يضمن أيضًا قدرتها على تحمل الأحمال طويلة الأجل. بفضل كفاءتها التشغيلية العالية، توفر الآلة دعمًا موثوقًا لهذه القطاعات الحيوية للبنية التحتية، مما يضمن التقدم السلس للمشاريع ذات الصلة. | تُستخدم آلة القطع والوسم والثقب عالية السرعة CNC لشعاع H بشكل أساسي في ورش تصنيع الهياكل الفولاذية ومشاريع بناء الجسور. في ورش الهياكل الفولاذية، تقوم بالتشغيل الدقيق لشعاع H المستخدم في الأطر وأنظمة الدعم، مما يوفر أساسًا متينًا للتجميع المستقر للهياكل الفولاذية. في سياق بناء الجسور، تقوم بإجراء ثقوب عالية الدقة على شعاع H، مما لا يعزز السلامة الهيكلية للجسور فحسب، بل يضمن أيضًا قدرتها على تحمل الأحمال طويلة الأجل. بفضل كفاءتها التشغيلية العالية، توفر الآلة دعمًا موثوقًا لهذه القطاعات الحيوية للبنية التحتية، مما يضمن التقدم السلس للمشاريع ذات الصلة. | ||
