تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 1250x600 ملم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 200 × 75 ملم | أقصى طول للشعاع: | 12000 ملم |
| المغزل الرئيسي: | 3 | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 3*11كيلوواط | سرعة المغزل: | 200 3000 دورة / دقيقة |

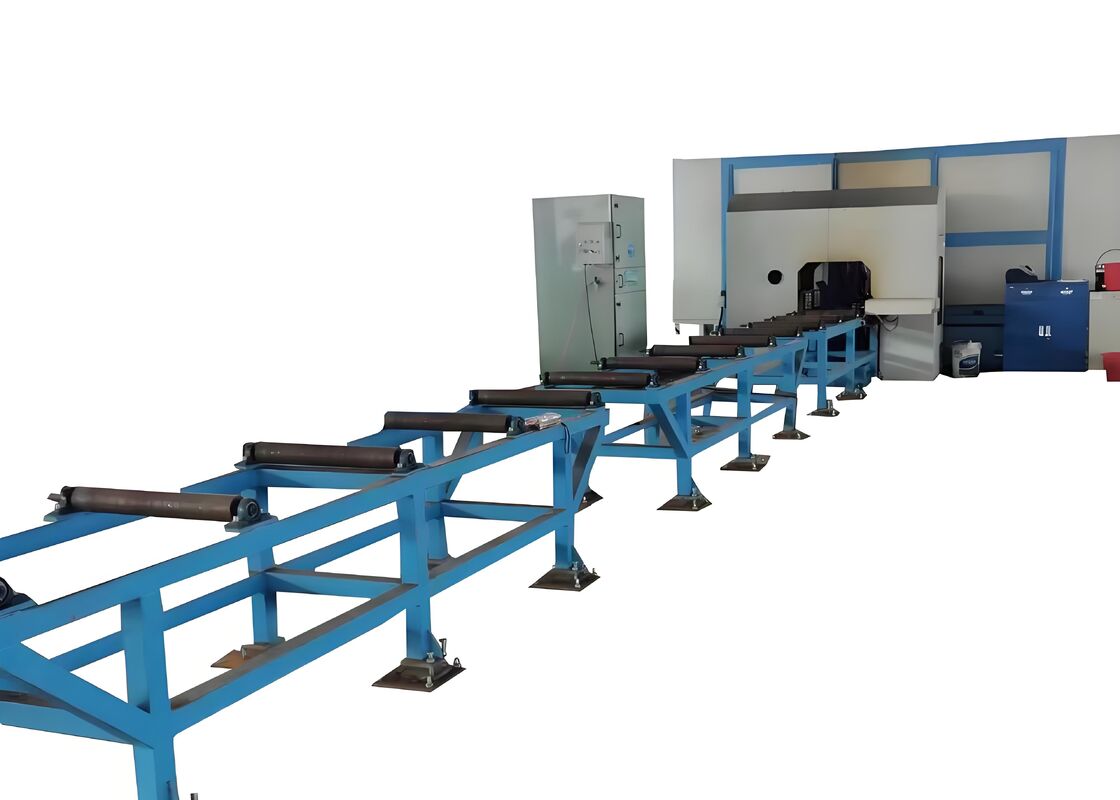

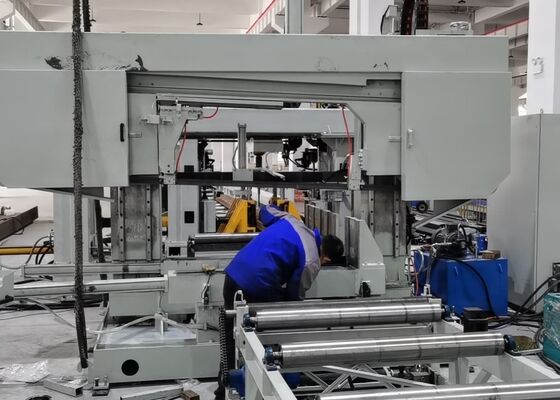

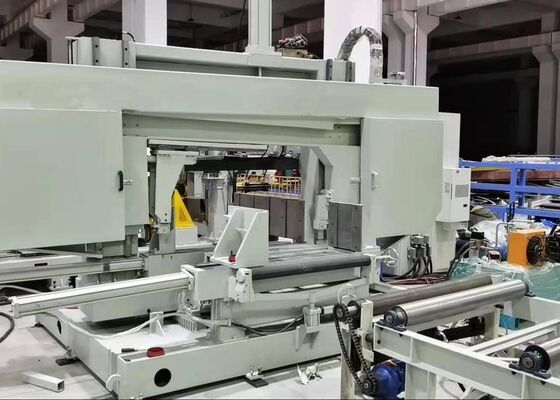

آلة حفر CNC متعددة الثقوب المستمرة لطراز BHD1250C للعارضات الكبيرة
مقدمة المنتج:
آلة سلسلة BHD هي نظام حفر متخصص مصمم للعارضات بعرض أقصى يبلغ 1250 مم وارتفاع 600 مم. يتم استخدامه بشكل أساسي لعمليات حفر الثقوب على العوارض H، والعوارض القنوات، والزوايا، والأنابيب المستطيلة. يتم تشغيل تحديد المواقع والتغذية للمغزلين الثلاثة بالكامل بواسطة محركات سيرفو. تتميز هذه الآلة بمغزل مدفوع بصندوق تروس، وتغذية مدفوعة بمحرك سيرفو، وتغذية داخلية قائمة على عربة CNC. يتم تطبيقه على نطاق واسع في قطاعات مثل البناء وتصنيع الجسور والصناعات الأخرى ذات الصلة.
معلومات تكوين المنتج:
| معلمة العارضة H | الحد الأقصى للحجم العرض × الارتفاع | 1250 × 600 مم | |
| الحد الأدنى للحجم العرض × الارتفاع | 200 × 75 مم | ||
| أقصى طول للعارضة | 12000 مم | ||
| المغزل الرئيسي | الكمية. | 3 | |
| الموديل | BT40 | ||
| قوة المحرك | 3 × 11 كيلو واط | ||
| سرعة المغزل | 200 ~ 3000 دورة في الدقيقة | ||
| الحد الأقصى لقطر الثقب | φ40 مم | ||
| قوة المحرك | قوة محرك تغذية السيرفو | 2 × 3 كيلو واط | |
| قوة محرك تحديد المواقع السيرفو | 2 × 3 كيلو واط | ||
| دقة المعالجة | انحراف مسافة الثقب | ثقبان ضمن 1 متر | ± 0.5 |
| تزداد قيمة الانحراف المسموح بها بمقدار ± 0.2 مم لكل متر إضافي لمسافة الثقب، ولا يتجاوز الحد الأقصى ± 2 مم | |||
| انحراف هامش النهاية | ± 1.0 مم | ||
| النظام الهيدروليكي | ضغط المضخة الهيدروليكية | 7 ميجا باسكال | |
| قوة محرك مضخة الزيت | 7 كيلو واط | ||
| النظام الكهربائي | طريقة التحكم | PLC | |
| عدد محاور CNC | 7 | ||
| الحجم الكلي (طول × عرض × ارتفاع) | 32000 × 6200 × 4000 | ||
التطبيق:
تم تصميم هذه الآلة خصيصًا لعمليات الحفر على العوارض H، والفولاذ القنوات، والعوارض الصندوقية، وتجد تطبيقًا واسعًا في صناعات مثل تصنيع الفولاذ، والبناء، وتصنيع الجسور، والهياكل ثلاثية الأبعاد لمواقف السيارات، والمزيد. تستفيد آلة الحفر ثلاثية الأبعاد ذات 7 محاور من سبعة محركات سيرفو لضمان تحديد المواقع بدقة عبر محورين رأسيين ومحور أفقي واحد ومحور طولي واحد، بالإضافة إلى التغذية المدفوعة بالسيرفو للمغزلين الثلاثة. الآلة مزودة بثلاثة أسطح حفر، كل منها مجهز بمغزل حفر مخصص. يتم تشغيل كل مغزل بواسطة محرك يتم التحكم فيه بالتردد، وتضمن التغذية التي يتم التحكم فيها بالسيرفو كفاءة تشغيل مثالية. قادرة على معالجة الثقوب بقطر 1، تتيح الآلة الحفر على جميع جوانب قطعة العمل الثلاثة في دورة واحدة، مما يوفر إنتاجية عالية وموضع ثقب دقيق. تلعب هذه المعدات دورًا أساسيًا في الحفاظ على معايير الجودة العالية في صناعات تصنيع وتشكيل الفولاذ.
الميزات الرئيسية لخط حفر العوارض CNC:
1. ناقل التغذية وعربة التغذية - سريع وموثوق ودقيق
2. ناقل عرضي اختياري ونظام تحميل - تحسين فعالية التشغيل
3. وحدة تمييز قرص اختياري - تحدد تلقائيًا 38 حرف تمييز
4. وحدة الحفر - كل مغزل قادر على الحركة المستقلة على طول المحور X ضمن 520 مم
5. هيكل الآلة - بناء قوي، صلابة ممتازة، واستقرار استثنائي
6. النظام الكهربائي - برمجة وتشغيل سهل الاستخدام، متوافق مع تنسيقات ملفات CAM NC1 و DXF و DSTV
7. الوحدة الهيدروليكية ونظام التبريد - تثبيت هيدروليكي للعوارض مع نظام تبريد بالهواء / تكييف الهواء
8. المحطة الهيدروليكية - مدمجة مع آلية تبريد بالمياه
المعالجة الباردة: تستخدم آلة حفر العوارض H لإنشاء أنماط ثقوب على ألواح توصيل مقاطع الفولاذ.
الهيكل العام: يتم تشغيل الأعمدة الخارجية بواسطة محركات سيرفو ومدعومة بقضبان خطية عالية الدقة، مما يضمن دقة تشغيل استثنائية عبر النظام بأكمله.
إطار بكرة التغذية: يتكون من خمس مجموعات من تجميعات البكرات، وبكرات غير مدفوعة، وعجلات تحديد المواقع الجانبية، ويتميز إطار بكرة التغذية بتصميم بسيط، وسهولة التشغيل، ودقة تغذية عالية، وكفاءة ملحوظة.
منطقة تخزين قطعة العمل النهائية: عند اكتمال الحفر، يتم نقل قطعة العمل من وحدة الحفر ونقلها عبر نظام بكرات مدفوع بمحرك مع محرك سلسلة. ثم يتم تخزين المنتج النهائي مباشرة باستخدام أربع مجموعات من العربات.
التغذية التلقائية: يقلل نظام التثبيت المتقدم من التدخل اليدوي. تم تجهيز مسار العربة بقضبان توجيه ودعامات دقيقة، مما يضمن تغذية مستقرة ودقيقة.
سهولة التشغيل: يدعم النظام خيارات البرمجة عبر الإنترنت وغير المتصلة بالإنترنت. يمكن نقل البيانات الخارجية عبر محرك أقراص USB. إنه متوافق تمامًا مع برنامج TEKLA ثلاثي الأبعاد وملفات DSTV، مما يتيح التصدير المباشر لبرامج المعالجة.
خلال جلسات عرض العينات، تُظهر آلة الحفر والتمييز والقص للعوارض والألواح المعدنية CNC بفعالية قدراتها المعالجة من خلال التعامل مع عينات العوارض H القياسية بعرض شفة وسماكة ويب متفاوتة، بالإضافة إلى عينات الفولاذ القنوات بأبعاد متنوعة. تؤكد العينات المعروضة في هذه العروض بوضوح على كفاءة الآلة في تحقيق وضع ثقب دقيق، وخيوط ملولبة نظيفة، وأنماط تمييز واضحة ودقيقة، وبالتالي تسليط الضوء بشكل شامل على دقتها وموثوقيتها الاستثنائية في التطبيقات الواقعية.
تم تصميم هذه الآلة خصيصًا لمعالجة الثقوب عالية السرعة على العوارض H والعوارض القنوات. تتميز بمغزل مدفوع بمحرك سيرفو، يتم التحكم فيه عبر نظام CNC، مع إدارة التغذية الداخلية بواسطة عربة CNC لضمان كفاءة ودقة استثنائية. يتم استخدامه على نطاق واسع في قطاعات مثل البناء وتصنيع الجسور والصناعات الأخرى ذات الصلة.
