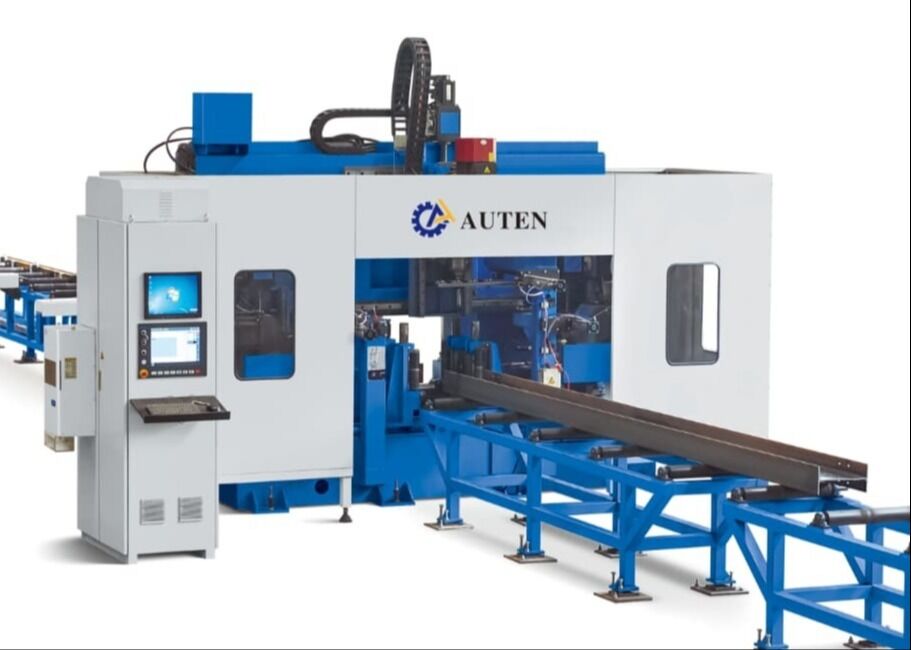

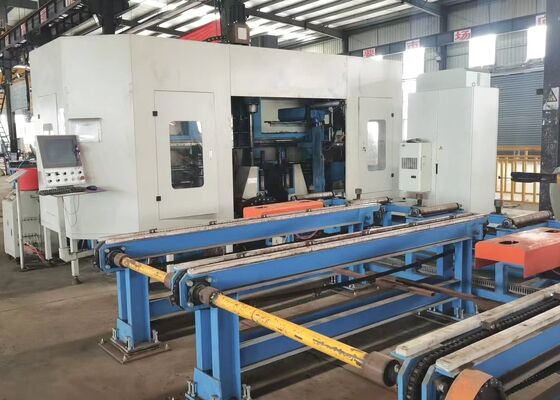

آلة حفر H-beam بتقنية CNC ثلاثية الأبعاد لهندسة الجسور وتصنيع أبراج الإرسال

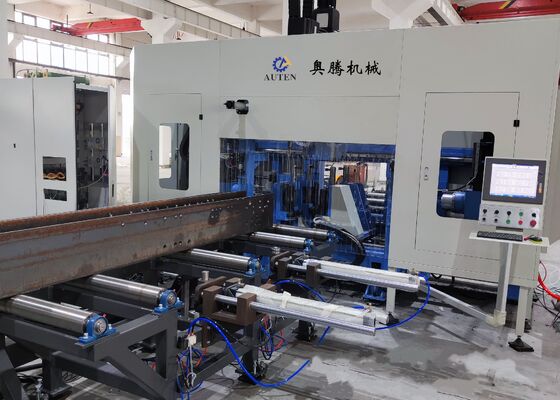

مقدمة المنتج:
آلة سلسلة BHD هي حل حفر متخصص مصمم للعارضات بعرض يصل إلى 1250 مم وارتفاع يصل إلى 600 مم. تستخدم بشكل أساسي لمعالجة الثقوب في عوارض H، والعوارض القنوات، والزوايا، والأنابيب المستطيلة. يتم تشغيل تحديد المواقع والتغذية للمغزل الثلاثة بالكامل بواسطة محركات سيرفو. تشتمل الآلة على مغزل مدفوع بصندوق تروس، وتغذية مدفوعة بمحرك سيرفو، وتغذية داخلية قائمة على عربة CNC. يستخدم هذا المعدات على نطاق واسع في صناعات مثل البناء وتصنيع الجسور والمجالات الأخرى ذات الصلة.
معلومات تكوين المنتج:
| معلمة عارضة H | الحد الأقصى للحجم العرض × الارتفاع | 1250 × 600 مم | |
| الحد الأدنى للحجم العرض × الارتفاع | 200 × 75 مم | ||
| الحد الأقصى لطول العارضة | 12000 مم | ||
| المغزل الرئيسي | الكمية | 3 | |
| الموديل | BT40 | ||
| قوة المحرك | 3 × 11 كيلو واط | ||
| سرعة المغزل | 200 ~ 3000 دورة في الدقيقة | ||
| الحد الأقصى لقطر الثقب | φ40 مم | ||
| قوة المحرك | قوة محرك تغذية السيرفو | 2 × 3 كيلو واط | |
| قوة محرك تحديد المواقع السيرفو | 2 × 3 كيلو واط | ||
| دقة المعالجة | انحراف مسافة الثقب | ثقبان ضمن 1 متر | ± 0.5 |
| تزداد قيمة الانحراف المسموح بها بمقدار ± 0.2 مم لكل متر إضافي من مسافة الثقب، ولا يتجاوز الحد الأقصى ± 2 مم | |||
| انحراف الهامش الطرفي | ± 1.0 مم | ||
| النظام الهيدروليكي | ضغط المضخة الهيدروليكية | 7 ميجا باسكال | |
| قوة محرك مضخة الزيت | 7 كيلو واط | ||
| النظام الكهربائي | طريقة التحكم | PLC | |
| عدد محاور CNC | 7 | ||
| الحجم الكلي (طول × عرض × ارتفاع) | 32000 × 6200 × 4000 | ||
التطبيق:
تم تصميم هذه الآلة بشكل أساسي لحفر عوارض H، والفولاذ القنوات، والعوارض الصندوقية، وتستخدم على نطاق واسع في صناعات مثل تصنيع الفولاذ، والبناء، وتصنيع الجسور، والهياكل ثلاثية الأبعاد لمواقف السيارات، والمزيد. تستخدم آلة الحفر ثلاثية الأبعاد للفولاذ المقطعي CNC ذات 7 محاور سبعة محركات سيرفو لتحقيق تحديد دقيق للمواقع في محورين رأسيين، ومحور أفقي واحد، ومحور طولي واحد، بالإضافة إلى تغذية مدفوعة بالسيرفو للمغزل الثلاثة. الآلة مجهزة بثلاثة أسطح حفر، كل منها يتميز بمغزل حفر مخصص. يتم تشغيل كل مغزل بواسطة محرك يتم التحكم في تردده، مع تغذية يتم التحكم فيها بواسطة السيرفو للحصول على أداء مثالي. قادرة على معالجة الثقوب بقطر 1، تقوم الآلة بحفر جميع جوانب القطعة في عملية واحدة، مما يضمن كفاءة عالية ووضع ثقوب دقيق. تلعب هذه الآلة دورًا حاسمًا في الحفاظ على معايير الجودة في قطاعات تصنيع وتصنيع الفولاذ.
الميزات الرئيسية لخط حفر العوارض CNC:
1. ناقل الدخول وعربة التغذية - سريعة وموثوقة ودقيقة
2. ناقل عرضي ونظام تحميل اختياري - كفاءة تشغيل محسنة
3. وحدة تمييز القرص الاختيارية - تحدد تلقائيًا 38 حرف تمييز
4. وحدة الحفر - يمكن لكل مغزل التحرك بشكل مستقل على طول المحور X ضمن 520 مم
5. هيكل الآلة - بناء قوي، صلابة فائقة، واستقرار استثنائي
6. النظام الكهربائي - برمجة وتشغيل بديهي، متوافق مع تنسيقات ملفات CAM NC1 و DXF و DSTV
7. الوحدة الهيدروليكية ونظام التبريد - تثبيت هيدروليكي للعوارض ونظام تبريد بالهواء / تكييف الهواء
8. المحطة الهيدروليكية - مدمجة مع نظام تبريد بالمياه
المعالجة الباردة: تستخدم آلة حفر عوارض H لحفر أنماط الثقوب على ألواح توصيل مقاطع الفولاذ
.
الهيكل العام: يتم تشغيل المحاور الخارجية بواسطة محركات سيرفو وتوجيهها بواسطة قضبان خطية عالية الدقة، مما يضمن دقة تشغيل فائقة في جميع أنحاء النظام.
إطار بكرة التغذية: يتكون من خمس مجموعات من تجميعات البكرات، وبكرات غير مدفوعة، وعجلات تحديد المواقع الجانبية، ويوفر إطار بكرة التغذية تصميمًا بسيطًا، وتشغيلًا سهل الاستخدام، ودقة تغذية عالية، وكفاءة ممتازة.
منطقة تخزين القطعة النهائية: يتم نقل القطعة من وحدة الحفر ونقلها عبر نظام بكرات مدفوع بمحرك مع سلسلة. ثم يتم تخزين المنتج المكتمل مباشرة باستخدام أربع مجموعات من العربات.
التغذية التلقائية: يقلل نظام التثبيت الذكي من المناولة اليدوية. تم تجهيز مسار العربة بقضبان توجيه ودعامات دقيقة، مما يضمن تغذية مستقرة ودقيقة.
سهولة التشغيل: يستوعب النظام خيارات البرمجة عبر الإنترنت وغير المتصلة بالإنترنت. يمكن تبادل البيانات الخارجية من خلال محرك أقراص USB. إنه متوافق تمامًا مع برنامج TEKLA ثلاثي الأبعاد وملفات DSTV، مما يسمح بالتصدير المباشر لبرامج المعالجة.
خلال جلسات عرض العينات، تعرض آلة الحفر والتمييز والقص للعوارض والألواح المعدنية CNC بفعالية قدراتها المعالجة من خلال التعامل مع عينات عوارض H القياسية بعرض شفة مختلف وسمك ويب مختلف، بالإضافة إلى عينات الفولاذ القنوات بأبعاد مختلفة. تسلط العينات المقدمة في هذه العروض الضوء بوضوح على قدرة الآلة على تحقيق وضع ثقوب دقيق، وخيوط ملولبة نظيفة، وأنماط تمييز واضحة ودقيقة، وبالتالي توضح تمامًا دقتها وموثوقيتها الاستثنائية في التطبيقات العملية.
تم تصميم هذه الآلة بشكل أساسي لمعالجة الثقوب عالية السرعة على عوارض H وعوارض القنوات. وهي مجهزة بمغزل مدفوع بمحرك سيرفو، يتم التحكم فيه بواسطة نظام CNC، ويتم إدارة التغذية الداخلية بواسطة عربة CNC، مما يضمن كفاءة ودقة فائقة. تستخدم على نطاق واسع في صناعات مثل البناء وتصنيع الجسور والمجالات الأخرى ذات الصلة.
