تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 1250x600 ملم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 200 × 75 ملم | أقصى طول للشعاع: | 12000 ملم |
| المغزل الرئيسي: | 3 | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 3*11كيلوواط | سرعة المغزل: | 200 3000 دورة / دقيقة |
| إبراز: | آلة حفر عوارض H CNC,آلة طحن بناء الجسور,معدات حفر الكمرات CNC الهندسية |
||

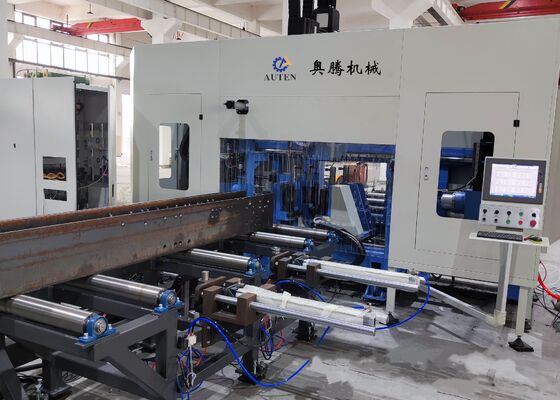

هندسة البناء CNC H حزمة الحفر والطحن الهندسة الجسر
مقدمة المنتج
آلة سلسلة BHD هي حل الحفر المصممة للشعاب ذات الأبعاد تصل إلى 1250mm في العرض و 600mm في الارتفاع. يتم استخدامها في المقام الأول لمعالجة الثقوب على أشعة H ، أشعة القناة ،الزوايا، وأنابيب مستطيلة. يتم تشغيل وضع وتغذية المواسير الثلاثة جميعها بواسطة محركات سيرفو. يحتوي على مشغل يتم تشغيله بواسطة جهاز تخفيف ، تغذية تستند إلى محرك سيرفو ،وتغذية داخلية قائمة على عربة CNCهذه الآلة تستخدم على نطاق واسع في الصناعات مثل البناء، تصنيع الجسور، وغيرها من القطاعات ذات الصلة.
معلومات تكوين المنتج:
| معايير شعاع H | الحجم الحد الأقصى عرض × ارتفاع | 1250×600ملم | |
| الحجم الحد الأدنى العرض × الارتفاع | 200×75ملم | ||
| أقصى طول للشعاع | 12000ملم | ||
| الغزل الرئيسي | كمية. | 3 | |
| النموذج | BT40 | ||
| قوة المحرك | 3x11 كيلوواط | ||
| سرعة الفولاذ | 200~3000 دورة/دقيقة | ||
| أقصى قطر للثقب | φ40 ملم | ||
| قوة المحرك | قوة محرك إمداد الخدمة | 2x3 كيلوواط | |
| قوة محرك الخدمة | 2x3 كيلوواط | ||
| دقة المعالجة | انحراف مسافة الثقب | ثقبين على بعد متر واحد | ± 0.5 |
| قيمة الانحراف المسموح بها تزداد بنسبة ± 0.2 ملم لكل متر إضافي من مسافة الثقب ، والحد الأقصى لا يتجاوز ± 2 ملم | |||
| انحراف الهامش النهائي | ±1.0 ملم | ||
| نظام هيدروليكي | ضغط المضخة الهيدروليكية | 7 مبا | |
| قوة محرك مضخة الزيت | 7كيلوواط | ||
| النظام الكهربائي | طريقة التحكم | PLC | |
| عدد محاور CNC | 7 | ||
| الحجم الإجمالي (L × W × H) | 32000 × 6200 × 4000 | ||
التطبيق:
تستخدم هذه الآلة في المقام الأول للحفر H-شعاع، والصلب القناة، وشعاع مربع، وتستخدم على نطاق واسع في الصناعات مثل تصنيع الصلب، والبناء، والجسور،مرآب وقوف السيارات ثلاثي الأبعاد، وأكثر من ذلك. آلة الحفر ثلاثية الأبعاد قطعة الفولاذ CNC 7-محور تستخدم سبعة محركات الخدمة لتحقيق تحديد موقع الحفر بدقة في اتجاهين عموديين، اتجاه أفقي واحد،و اتجاه طولي واحد، جنبا إلى جنب مع تغذية محرك الخدمة لثلاث أدوات. يحتوي الجهاز على ثلاثة أسطح الحفر ، كل منها مجهز بمؤخرة حفر واحدة.يتم تشغيل كل محور الحفر بواسطة محرك تحويل الترددمع قطر فتحة 1 ، تقوم الآلة بمعالجة الثقوب على الجانبين الثلاثة للقطعة في مرور واحد ،ضمان كفاءة عالية وتحديد موقع الثقب بدقةهذه الآلة ضرورية للحفاظ على معايير الجودة في صناعة تصنيع الصلب.
الميزات الرئيسية لخط الحفر الحزم CNC:
1ناقل التغذية و عربة التغذية سريعة و موثوقة ودقيقة
2نظام نقل و تحميل عرضي اختياري
3. وحدة وضع علامات القرص الاختيارية يختار تلقائيًا 38 حرفًا للتسجيل
4وحدة الحفر كل محور يمكن تحريكها بحرية على طول محور إكس داخل 520mm
5جسد الجهاز هيكل صلب، صلابة عالية، واستقرار ممتاز
6النظام الكهربائي برنامج و تشغيل سهل الاستخدام متوافق مع ملفات NC1 و DXF و DSTV CAM
7الوحدة الهيدروليكية ونظام التبريد العصا الهيدروليكية للشعاب ونظام تبريد الهواء / تكييف الهواء

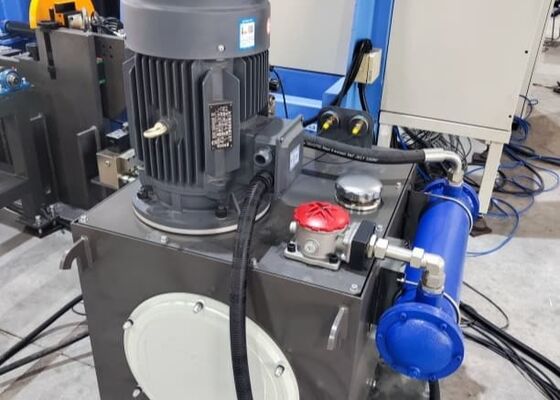

8محطة هيدروليكية مجهزة بنظام تبريد بالماء
المعالجة الباردة: يتم استخدام آلة الحفر H-beam لحفر أنماط الثقوب على ألواح الاتصال الصلبة.
الهيكل العام: يتم تشغيل العمود الخارجي بواسطة المحركات الخدمية وتوجيهها بواسطة أدلة خطية عالية الدقة ، مما يضمن الدقة العملية الشاملة.
إطار الدوار: يتكون من خمس مجموعات من رفوف الدوار ، والدوارات غير المزودة بالطاقة ، وعجلات تحديد المواقع الجانبية ، يحتوي إطار الدوار على هيكل بسيط ، وسهولة التشغيل ، ودقة عالية في التغذية ،والكفاءة الممتازة.
منطقة تخزين قطعة العمل المنتهية: يتم تغذية القطعة من وحدة الحفر ونقلها بواسطة نظام عجلات طاقة مدفوعة بمحرك مع سلسلة.ثم يتم تخزين المنتج النهائي مباشرة باستخدام أربع مجموعات من العربات.
التغذية الذاتية: يقلل نظام التشغيل الذكي من العمل اليدوي. تم تجهيز مسار عربة السيارات بمساريد وقواعد توجيه دقيقة ، مما يضمن تغذية مستقرة ودقيقة.
سهولة التشغيل: يدعم النظام كل من طرق البرمجة عبر الإنترنت وخارج الإنترنت. يمكن تبادل المعلومات الخارجية عبر محرك أقراص USB. متوافق مع برامج TEKLA 3D وملفات DSTV ،تمكين التصدير المباشر لبرامج التجهيز.
خلال جلسات العرض العينية، والحزمة والصفائح المعدنية CNC الحفر،وأجهزة القص بشكل فعال يسلط الضوء على قدراتها المعالجة عند التعامل مع عينات H-beam القياسية مع عريضات مختلفة للشريط وسماكة الشبكة، فضلا عن عينات الصلب القناة من أحجام مختلفة. العينات المعروضة في هذه العروض توضح بوضوح قدرة الآلة على تحقيق تحديد موقع الثقب بدقة،خيوط نظيفة، ونماذج علامة واضحة ودقيقة، وبالتالي إثبات تماما دقة وموثوقيتها المتميزة في تطبيقات العالم الحقيقي.
تستخدم هذه الآلة في المقام الأول لمعالجة الثقوب عالية السرعة على H-شعاع وشعاع القناة.مع تغذية داخلية تدار بواسطة عربة CNC، مما يضمن كفاءة عالية ودقة. يتم استخدامه على نطاق واسع في الصناعات مثل البناء وبناء الجسور وغيرها من القطاعات ذات الصلة.
