صناعة CNC 3D H حزمة حفر آلة قطع 3D الشريط رأس آلة للمعدات

آلة حفر وقطع الكمرات ثلاثية الأبعاد CNC لقطع المعادن

مقدمة المنتج:

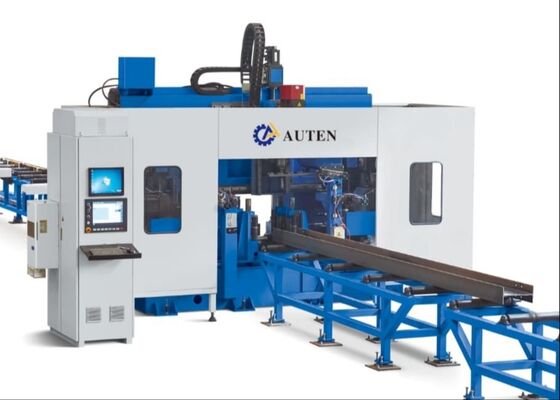

آلة سلسلة BHD هي آلة حفر للكمرات بعرض يصل إلى 1250 مم وارتفاع 600 مم. تستخدم هذه الآلة بشكل أساسي لمعالجة الثقوب في الكمرات H، والكمرات القنوات، والزوايا، والأنابيب المستطيلة. يتم تشغيل تحديد المواقع وتغذية المغازل الثلاثة بواسطة محركات سيرفو. تعتمد على المغزل المدفوع بمخفض، وتغذية بمحرك سيرفو، وتغذية بواسطة عربة CNC؛ وتستخدم على نطاق واسع في البناء والجسور والصناعات الأخرى

معلومات تكوين المنتج:

التطبيق:

تستخدم هذه الآلة بشكل أساسي لحفر الكمرات H، والكمرات القنوات، والكمرات الصندوقية، وتستخدم على نطاق واسع في المباني المصنوعة من الفولاذ، والجسور، والمرائب ثلاثية الأبعاد، والصناعات الأخرى. تعتمد آلة الحفر ثلاثية الأبعاد ذات 7 محاور لمقاطع الفولاذ على سبعة محركات سيرفو لتحقيق تحديد مواقع الحفر في اتجاهين عموديين، واتجاه أفقي واحد، واتجاه طولي واحد، وتغذية سيرفو للمغازل الثلاثة. هناك 3 أسطح حفر، كل منها يحتوي على مغزل حفر واحد، ويتم تشغيل مغزل حفر واحد على كل سطح بواسطة محرك تحويل تردد. مغزل الحفر هو مغزل حفر بتغذية سيرفو. عندما يكون قطر الثقب في قطعة العمل 1، يمكن معالجة الثقوب على الجوانب الثلاثة لقطعة العمل بعد المرور عبر الآلة مرة واحدة، مع كفاءة عالية ودقة عالية لموقع الثقب. إنها آلة لا غنى عنها لضمان الجودة في صناعة تصنيع الفولاذ.

الميزات الرئيسية لخط حفر الكمرات CNC:

1. ناقل التغذية وعربة التغذية - سريعة وموثوقة ودقيقة
2. خيار الناقل العرضي ونظام التحميل - كفاءة عالية
3. خيار وحدة وضع العلامات القرصية - 38 حرفًا من العلامات المختارة تلقائيًا
4. وحدة الحفر - كل مغزل قابل للحركة بحرية على المحور X ضمن 520 مم

5. جسم الآلة - هيكل قوي، وصلابة عالية، واستقرار عالي
6. النظام الكهربائي - برمجة وتشغيل سهل، قراءة ملفات NC1، DXF DSTV CAM
7. الوحدة الهيدروليكية ونظام التبريد - مشابك هيدروليكية للكمرة ونظام تبريد بالهواء / مكيف هواء
8. المحطة الهيدروليكية تختار التبريد بالماء

المعالجة الباردة: تستخدم آلة حفر الكمرات H لحفر مجموعات الثقوب في ألواح ربط مقاطع الفولاذ.

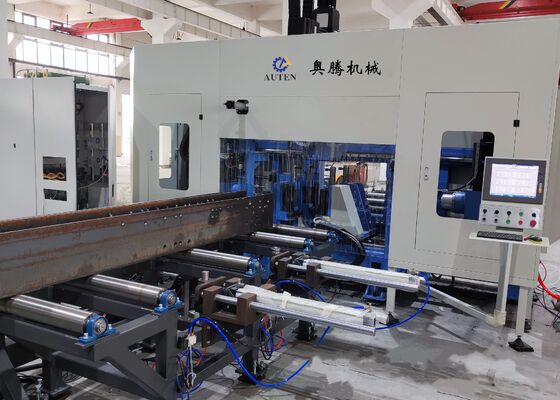

الهيكل العام: يتم تشغيل الأعمدة الخارجية بواسطة محركات سيرفو ويتم توجيهها بواسطة أدلة خطية دقيقة لضمان دقة التشغيل الكلية.

إطار بكرات التغذية: يتكون بشكل أساسي من خمس مجموعات من أرفف البكرات، وبكرات غير مزودة بالطاقة، وعجلات تحديد المواقع الجانبية. هيكل بسيط، تشغيل بسيط، دقة تغذية عالية، وكفاءة عالية.

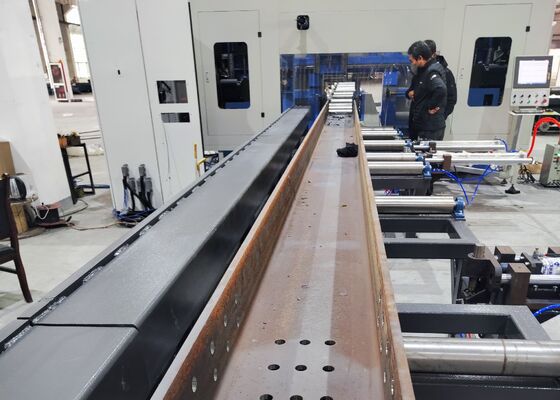

منطقة تخزين قطعة العمل النهائية: يتم تغذية قطعة العمل من وحدة الحفر ثم على بكرة مزودة بالطاقة مدفوعة بمحرك وسلسلة ثم يتم تخزين المنتج النهائي مباشرة بواسطة أربع مجموعات من العربات.

التغذية التلقائية: مشابك ذكية، توفير العمالة. يستخدم مسار العربة أدلة خطية دقيقة ورفوف، والتغذية مستقرة ودقيقة.

سهولة التشغيل: طرق برمجة عبر الإنترنت وخارجها؛ تبادل المعلومات الخارجية عبر قرص U؛ دعم ملفات TEKLA ثلاثية الأبعاد DSTV، وتصدير برامج المعالجة مباشرة.

خلال جلسات عرض العينات، توضح آلة الحفر ووضع العلامات والقص للكمرات والألواح المعدنية CNC بفعالية قدراتها المعالجة عند التعامل مع عينات الكمرات H القياسية - التي تتميز بعرض شفة مختلف وسمك ويب مختلف - بالإضافة إلى عينات الكمرات القنوات بأبعاد مختلفة. تعرض العينات المقدمة في هذه العروض التوضيحية بوضوح قدرة المعدات على تحقيق دقة وضع الثقوب، وخيوط ملولبة نظيفة، وأنماط علامات محددة جيدًا، وبالتالي توضح تمامًا دقتها وموثوقيتها الاستثنائية في سيناريوهات التطبيق العملي.

تستخدم هذه الآلة بشكل أساسي لمعالجة الثقوب في الكمرات H، والكمرات القنوات بسرعة عالية. تعتمد على محرك سيرفو للمغزل، ويتم التحكم فيها بواسطة نظام CNC، وتغذية بواسطة عربة CNC، وكفاءة عالية، ودقة عالية؛ وتستخدم على نطاق واسع في البناء والجسور والصناعات الأخرى.
