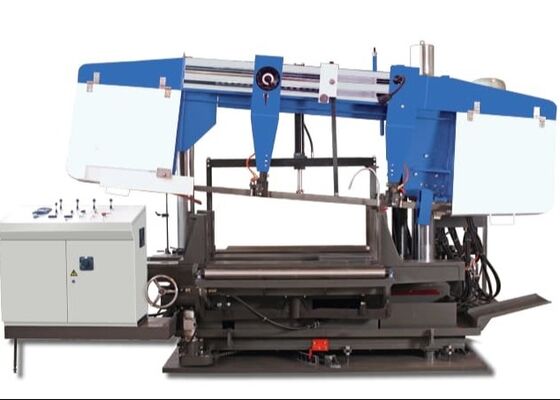

آلة قطع ونشر حزم H CNC بثلاثة مغازل BT40

3 محور رئيسي CNC 3D H حزمة حزمة رأس حفر قطع آلة BT40 النموذج

مقدمة المنتج

هذا خط الحفر الحزمة CNC مصممة خصيصا للعمليات الحفر على H-حزم. مجهزة بثلاثة عالية السرعة، الدقة حفر الفوهات،يقوم بأداء مهام الحفر على قطع العمل بكفاءة متميزةتقدم دقة معالجة استثنائية وسهولة التشغيل، هذه المعدات هي حل لا غنى عنه عالية الأداء في صناعة تصنيع الصلب.يستخدم على نطاق واسع في القطاعات الحرجة مثل هندسة البناء، البنية التحتية للجسر، إنتاج أعمدة البرج، ومشاريع هيكل الشبكة.

معلومات تكوين المنتج:

خصائص المنتج

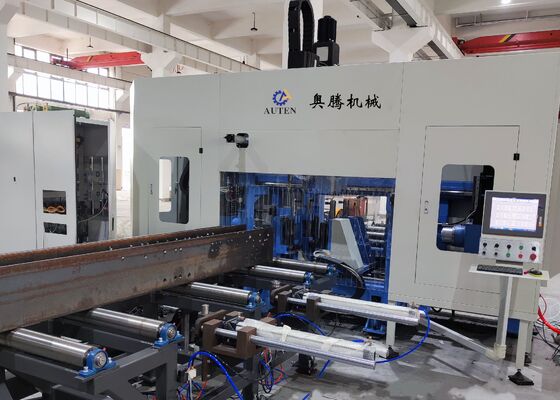

1. هذه 3D H-beam حفر وقطع آلة تتكون في المقام الأول من إطار آلة رئيسية، نظام تغذية CNC، ناقل المواد، النظام الكهربائي، النظام الهيدروليكي، نظام التبريد،نظام التشحيم، حاوية النفايات ، ومكونات أخرى ذات صلة. مع تصميم سرير ثابت وتكوين قطعة العمل متحركة ، فإن الآلة مناسبة بشكل مثالي لمعالجة أشعة H الكبيرة.يدعم عمليات الإنتاج المستمر ويعترف به على نطاق واسع لمستوى عال من الأتمتة.

2يتضمن هيكل آلة الحفر السرير ، وتركيبات طاولة الزحف CNC ، والهياكل الداعمة ، ووحدات الضغط العليا ، ووحدات الضغط الجانبية ، وأنظمة الكشف.تتكون مجموعات طاولة الزحف CNC من الجانب الثابت، الجانب المتحرك، وطاولة الزحف CNC من الوحدة العليا. تم تصميمها خصيصًا لتطبيقات الحفر H-beam ، وتتضمن مكونات الطاولة الزحفية لوحة زحف ، قاعدة طاولة زحف ،رأس العجلة، الفوهة الميكانيكية عالية السرعة، أسطوانة الأداة، محرك التردد المتغير، محرك الخدمة، الدلائل الخطية، ومسامير الرصاص.

3. يتكون نظام تغذية CNC من أقواس ، ودرجات التروس ، ورفات ، ومحركات الخدمة ، ومخففات ، ومتحركات. يعمل محرك الخدمة على تشغيل المتحرك ، مما يسهل حركة شعاع H على طول محور X ،وبالتالي ضمان تغذية دقيقة وموقع دقيق لقطعة العمل.

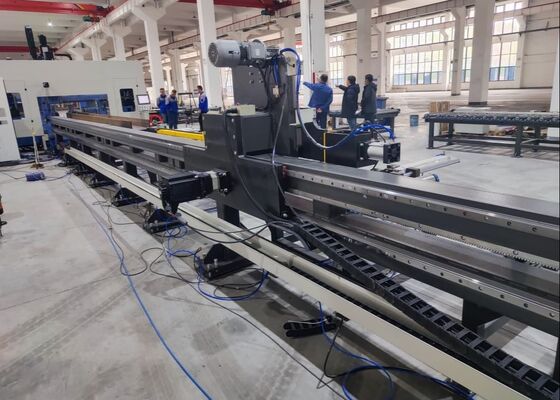

4يتكون ناقل المواد من ناقل إدخال ومحمول خارج. يتضمن ناقل الإدخال دعامات ناقل ، أدوات الدعم ، وآليات الدفع الجانبية ،جميعها مصممة لنقل قطع الفولاذ الملفوفة، تحقيق وضع المحور Y من الفراغات، والعمل جنبا إلى جنب مع نظام تغذية CNC لتبسيط عملية تغذية المواد.متكونة من عقدة قنوات المواد وأطواق الدعم، مصممة خصيصا لنقل قطع العمل النهائية.

5يستخدم نظام التبريد كل من طرق التبريد الداخلية والخارجية ، حيث يستخدم ضباب النفط لتبريد فتحة الحفر. يوفر هذا النهج العديد من المزايا ، بما في ذلك انخفاض استهلاك سائل التبريد.الذي يحسن كفاءة التكلفة، يعزز الاستدامة البيئية، ويقلل من ارتداء على قطعة الحفر.

6يقدم النظام الهيدروليكي الطاقة لوحدة الضغط العلوية، وحدة الضغط الجانبية، أسطوانة الأداة، وغيرها من المكونات المرتبطة بها.

7تم تصميم النظام الهوائي لتشغيل الجهاز المتحكم، أسطوانة الاختبار، وغيرها من المعدات المماثلة.

8يستخدم نظام التشحيم طرق التشحيم المركزية واليدوية.يتم استخدام التشحيم المركزي في المقام الأول لضمان التشحيم في الوقت المناسب والدقيق للدلائل الخطية الرئيسية والمسامير الرئيسي.

9. يتكون نظام التحكم في آلة الجهاز من جهاز كمبيوتر المضيف، PLC، ومكونات أخرى ذات صلة. طريقة البرمجة:يتم إنشاء برامج المعالجة عن طريق إدخال رسومات CAD أو معايير المعالجة عبر واجهة USB أو لوحة مفاتيحيمكن تخزين هذه البرامج واستردادها وعرضها ونقلها في أي وقت باستخدام أرقام الأجزاء. تسمح آلة الأدوات بتعديل يدوي والتحكم في معايير المعالجة الفردية ،بينما تدعم أيضاً الأتمتة الكاملة لسلسلة المعالجة بأكملها.

خلال جلسات العرض العينية، والحزمة والصفائح المعدنية CNC الحفر، and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesالنماذج المعروضة في هذه العروض تبرز بوضوح قدرة المعدات على تحقيق وضع حفر دقيق ، والخيوط النظيفة ،وبالتالي توضح بشكل كامل دقة وموثوقية استثنائية في تطبيقات العالم الحقيقي.

يتم استخدام آلة الحفر والتمييز والقص عالية السرعة CNC H-Beam بشكل أساسي في منشآت تصنيع الهياكل الصلبة ومشاريع بناء الجسور.يضمن معالجة دقيقة لأشعة H المستخدمة في الأطر والهياكل الداعمة، مما يوفر أساسا قويا لتجميع مستقرة من الهياكل الفولاذية. في بناء الجسور، والجهاز يؤدي عمليات الحفر بدقة عالية على الحزم H،تحسين السلامة الهيكلية للجسور وتمكينها من تحمل الأحمال طويلة الأمد بفعاليةبفضل كفاءتها التشغيلية الاستثنائية، توفر هذه الآلة دعمًا موثوقًا لهذه القطاعات الأساسية للبنية التحتية، مما يسهم في التقدم السلس للمشاريع ذات الصلة.
