تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 1250x600 ملم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 200 × 75 ملم | أقصى طول للشعاع: | 12000 ملم |
| المغزل الرئيسي: | 3 | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 3*11كيلوواط | سرعة المغزل: | 200 3000 دورة / دقيقة |

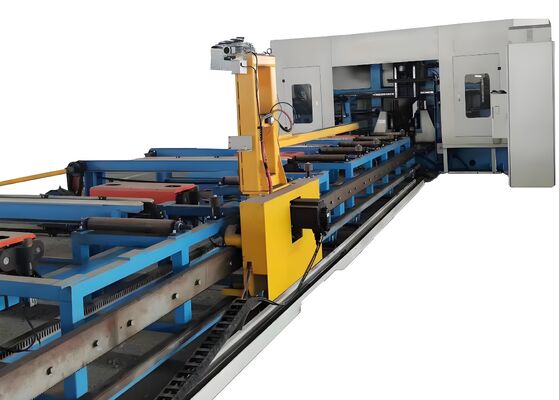

7 MPa ضغط المضخة الهيدروليكية خط الحفر 2x3 كيلوواط طاقة محرك سيرفو الغذاء
مقدمة المنتج
مركز التصنيع هذا تم بناؤه خصيصا للعمليات الحفر على H-شعاع مجهزة بثلاثة عالية السرعة،يقوم بتنفيذ مهام الحفر على قطع العمل بكفاءة استثنائيةتقدم هذه المعدات دقة عالية في التصنيع والتشغيل سهل الاستخدام، وتعمل كحل أساسي عالي الأداء في صناعة تصنيع الصلب.يستخدم على نطاق واسع في القطاعات الرئيسية مثل هندسة البناء، البنية التحتية للجسر، تصنيع أعمدة البرج، ومشاريع هيكل الشبكة.
معلومات تكوين المنتج:
| معايير شعاع H | الحجم الحد الأقصى عرض × ارتفاع | 1250×600ملم | |
| الحجم الحد الأدنى العرض × الارتفاع | 200×75ملم | ||
| أقصى طول للشعاع | 12000ملم | ||
| الغزل الرئيسي | كمية. | 3 | |
| النموذج | BT40 | ||
| قوة المحرك | 3x11 كيلوواط | ||
| سرعة الفولاذ | 200~3000 دورة/دقيقة | ||
| أقصى قطر للثقب | φ40 ملم | ||
| قوة المحرك | قوة محرك إمداد الخدمة | 2x3 كيلوواط | |
| قوة محرك الخدمة | 2x3 كيلوواط | ||
| دقة المعالجة | انحراف مسافة الثقب | ثقبين على بعد متر واحد | ± 0.5 |
| قيمة الانحراف المسموح بها تزداد بنسبة ± 0.2 ملم لكل متر إضافي من مسافة الثقب ، والحد الأقصى لا يتجاوز ± 2 ملم | |||
| انحراف الهامش النهائي | ±1.0 ملم | ||
| نظام هيدروليكي | ضغط المضخة الهيدروليكية | 7 مبا | |
| قوة محرك مضخة الزيت | 7كيلوواط | ||
| النظام الكهربائي | طريقة التحكم | PLC | |
| عدد محاور CNC | 7 | ||
| الحجم الإجمالي (L × W × H) | 32000 × 6200 × 4000 | ||
خصائص المنتج
1هذه الحفر 3D H-شعاع وقطع آلة تتكون في الغالب من إطار آلة رئيسية، نظام تغذية CNC، ناقل المواد، النظام الكهربائي، النظام الهيدروليكي، نظام التبريد،نظام التشحيممع تصميم السرير الثابت وترتيب قطعة العمل المتحركة ، فإن الآلة مناسبة تمامًا لمعالجة أشعة H الكبيرة.تسهل عمليات الإنتاج المستمرة وتشتهر بدرجة عالية من الأتمتة.
2يتكون هيكل آلة الحفر من السرير ، وتركيبات طاولة الزحف CNC ، وآليات الدعم ، ووحدات الضغط العليا ، ووحدات الضغط الجانبية ، وأنظمة الكشف.تضم مجموعات طاولة الزحف CNC الجانب الثابت، الجانب المتحرك، وطاولة الزحف CNC من الوحدة العليا. تم تصميمها خصيصًا لتطبيقات الحفر H-beam ، وتتكون مكونات الطاولة الزحفية من لوحة زحف ، قاعدة طاولة زحف ،رأس العجلة، الفوهة الميكانيكية عالية السرعة، أسطوانة الأداة، محرك التردد المتغير، محرك الخدمة، الدلائل الخطية، ومسامير الرصاص.
3يتكون نظام التغذية CNC من أقواس، وسرعات، ورفات، ومحركات الخدمة، ومخففات، ومعاملات. محرك الخدمة يدفع المعامل، مما يتيح حركة H-beam على طول محور X،ضمان التغذية الدقيقة والموضع الدقيق لقطعة العمل.
4. يتضمن ناقل المواد كل من ناقل التغذية الداخلية ونقل التغذية الخارجية. يتكون ناقل التغذية الداخلية من دعامات ناقل ، وملفات دعم ، وآليات دفع جانبية ،جميعها مصممة لنقل قطع الفولاذ الملفوفة، تحقيق وضع المحور Y من الفراغات، وتعمل في تنسيق مع نظام تغذية CNC لتسهيل عملية تغذية المواد.تتكون من عقدة قنوات المواد وأطواق الدعم، مصممة خصيصا لنقل قطع العمل النهائية.
5يستخدم نظام التبريد كل من تقنيات التبريد الداخلية والخارجية ، باستخدام ضباب النفط لتبريد فتحة الحفر. تقدم هذه الطريقة العديد من الفوائد ، بما في ذلك انخفاض استهلاك المبرد ،الذي يعزز كفاءة التكلفة، يدعم الاستدامة البيئية، ويقلل من ارتداء على قطعة الحفر.
6يقدم النظام الهيدروليكي الطاقة لوحدة الضغط العلوية، وحدة الضغط الجانبية، أسطوانة الأداة، وغيرها من المكونات ذات الصلة.
7تم تصميم النظام الهوائي لتوفير الطاقة للمتلاعب، أسطوانة الاختبار، وغيرها من المعدات المماثلة.
8نظام التشحيم يتضمن كل من طرق التشحيم المركزية واليدوية.يتم استخدام التشحيم المركزي في المقام الأول للتشحيم في الوقت المناسب والدقيق للدلائل الخطية الرئيسية والمسامير الرئيسي.
9يتكون نظام التحكم في آلة الأدوات من جهاز كمبيوتر مضيف، PLC، ومكونات أخرى مرتبطة بها. طريقة البرمجة:يتم إنشاء برامج المعالجة عن طريق إدخال رسومات CAD أو معايير المعالجة من خلال واجهة USB أو لوحة مفاتيحيمكن تخزين هذه البرامج واستردادها وعرضها ونقلها في أي وقت باستخدام أرقام الأجزاء.أداة الآلة تسهل ضبط يدوي والتحكم في معايير المعالجة الفردية في حين يدعم أيضا التحكم الآلي بالكامل لسلسلة المعالجة بأكملها.
خلال جلسات العرض العينية، والحزمة والصفائح المعدنية CNC الحفر، and shearing machine effectively illustrates its processing capabilities when handling standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples of different dimensionsالعينات المعروضة في هذه العروض تظهر بوضوح قدرة المعدات على تحقيق وضع حفر دقيق، الخيوط النظيفة والأنماط المحددة بشكل جيد،وبالتالي إثبات دقة وموثوقية استثنائية في سيناريوهات التطبيق العملي.
يتم استخدام آلة الحفر والتمييز والقص عالية السرعة CNC H-Beam بشكل أساسي في منشآت تصنيع الهياكل الصلبة ومشاريع بناء الجسور.يضمن معالجة دقيقة لأشعة H المستخدمة في الأطر والهياكل الداعمة، مما يوفر أساسًا متينًا لتجميع الهياكل الصلبة بشكل مستقر. في بناء الجسور ، تقوم المعدات بعمليات حفر عالية الدقة على حزم H ،تعزيز سلامة الجسور الهيكلية وتمكينها من تحمل الأحمال بشكل فعال على المدى الطويلبفضل كفاءتها التشغيلية المتميزة، تقدم هذه الآلة دعمًا موثوقًا لهذه القطاعات الأساسية الحيوية، مما يسهل التقدم السلس للمشاريع ذات الصلة.
