تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 1250x600 ملم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 200 × 75 ملم | أقصى طول للشعاع: | 12000 ملم |
| المغزل الرئيسي: | 3 | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 3*11كيلوواط | سرعة المغزل: | 200 3000 دورة / دقيقة |
| إبراز: | آلة حفر عوارض CNC ذات 7 محاور,قاطع عوارض CNC فولاذي بتحكم PLC,آلة حفر عوارض H I ثلاثية الأبعاد,steel CNC beam cutter PLC control,3D H I beam drilling machine |
||

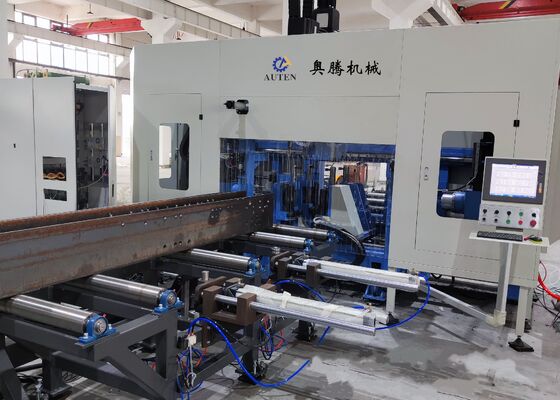

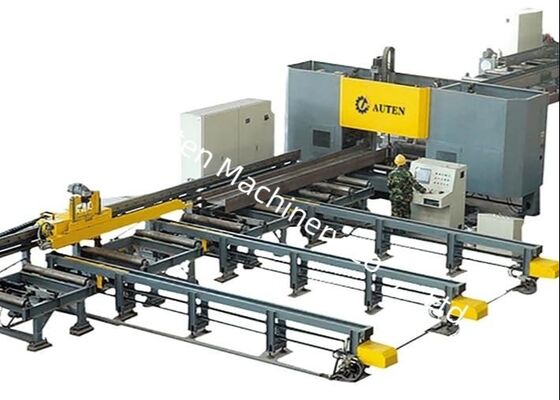

7 محاور CNC الصناعة الفولاذ CNC المعدن CNC 3D H I حزمة الحفر القطع آلة التحكم بالبرنامج الآلي
مقدمة المنتج
مركز التصنيع هذا مصمم خصيصاً لعمليات الحفر على الحزم H. يحتوي على ثلاثة أدوات حفر عالية السرعةيقوم بعمليات الحفر على قطع العمل بكفاءة رائعةتقدم هذه المعدات دقة معالجة متميزة وخصائص تشغيل بديهية، وتبقى حلًا حيويًا عالي الأداء في صناعة الهياكل الصلبية.يتم تطبيقها على نطاق واسع في القطاعات الحيوية مثل هندسة البناء، البنية التحتية للجسر، إنتاج أعمدة البرج، ومشاريع هيكل الشبكة.
معلومات تكوين المنتج:
| معايير شعاع H | الحجم الحد الأقصى عرض × ارتفاع | 1250×600ملم | |
| الحجم الحد الأدنى العرض × الارتفاع | 200×75ملم | ||
| أقصى طول للشعاع | 12000ملم | ||
| الغزل الرئيسي | كمية. | 3 | |
| النموذج | BT40 | ||
| قوة المحرك | 3x11 كيلوواط | ||
| سرعة الفولاذ | 200~3000 دورة/دقيقة | ||
| أقصى قطر للثقب | φ40 ملم | ||
| قوة المحرك | قوة محرك إمداد الخدمة | 2x3 كيلوواط | |
| قوة محرك الخدمة | 2x3 كيلوواط | ||
| دقة المعالجة | انحراف مسافة الثقب | ثقبين على بعد متر واحد | ± 0.5 |
| قيمة الانحراف المسموح بها تزداد بنسبة ± 0.2 ملم لكل متر إضافي من مسافة الثقب ، والحد الأقصى لا يتجاوز ± 2 ملم | |||
| انحراف الهامش النهائي | ±1.0 ملم | ||
| نظام هيدروليكي | ضغط المضخة الهيدروليكية | 7 مبا | |
| قوة محرك مضخة الزيت | 7كيلوواط | ||
| النظام الكهربائي | طريقة التحكم | PLC | |
| عدد محاور CNC | 7 | ||
| الحجم الإجمالي (L × W × H) | 32000 × 6200 × 4000 | ||
خصائص المنتج
1. هذا الحفر 3D H-شعاع وقطع آلة تتكون في المقام الأول من جسم آلة رئيسية، نظام تغذية CNC، ناقل المواد، النظام الكهربائي، النظام الهيدروليكي، نظام التبريد،نظام التشحيميحتوي على هيكل سرير ثابت وإعداد قطعة عمل متحركة ، والآلة مناسبة بشكل مثالي لمعالجة أشعة H على نطاق واسع.يدعم عمليات الإنتاج المستمر ويتميز بمستوى عال من الأتمتة.
2يتكون جسم آلة الحفر من السرير ، وتركيبات طاولة الزحف CNC ، وأجهزة الدعم ، ووحدات الضغط العلوية ، ووحدات الضغط الجانبية ، وأنظمة الكشف.تتضمن مكونات الطاولة المنزلقة CNC الجانب الثابت، الجانب المتحرك، وطاولة الزحف CNC من الوحدة العليا. مصممة خصيصًا لعمليات الحفر H-beam ، تتكون مجموعات الطاولة الزحفية من لوحة زحفية ، قاعدة طاولة زحفية ،رأس العجلة، الفوهة الميكانيكية عالية السرعة، أسطوانة الأداة، محرك التردد المتغير، محرك الخدمة، الدلائل الخطية، ومسامير الرصاص.
3يتكون نظام التغذية CNC من أقواس، وتروس، ومرفقات، ومحركات الخدمة، وخفضات، والمتحركات. محرك الخدمة يدفع المتحرك لتسهيل حركة H-شعاع على طول محور X،تمكين تغذية دقيقة وموضع دقيق لقطع العمل.
4يتكون ناقل المواد من ناقل إدخال ونقل خارج. يتضمن ناقل الإدخال دعامات ناقل، أدوات الدعم، وأجهزة الدفع الجانبية،جميعها مصممة خصيصاً لنقل الفولاذ الفولاذي الملفوف، وتحقيق وضع المحور Y من الفراغات، والعمل جنبا إلى جنب مع نظام تغذية CNC لاستكمال عملية تغذية المواد.تتكون من عقدة قنوات المواد وأطواق الدعم، مكرسة لنقل قطع العمل النهائية.
5يستخدم نظام التبريد كل من طرق التبريد الداخلية والخارجية ، حيث يستخدم ضباب النفط لتبريد فتحة الحفر. يوفر هذا النهج العديد من المزايا ، بما في ذلك انخفاض استهلاك سائل التبريد ،الذي يعزز كفاءة التكلفة، الاستدامة البيئية، وتقليل التآكل على قطعة الحفر.
6يقدم النظام الهيدروليكي الطاقة لجهاز الضغط العلوي، جهاز الضغط الجانبي، أسطوانة الأداة، وغيرها من المكونات المرتبطة بها.
7تم تصميم النظام الهوائي لتوفير الطاقة للمتلاعب، أسطوانة الاختبار، والمعدات المماثلة.
8يستخدم نظام التشحيم مزيجاً من طرق التشحيم المركزية واليدوية.يتم استخدام التشحيم المركزي في المقام الأول للتشحيم في الوقت المناسب والدقيق للدلائل الخطية الرئيسية والمسامير الرئيسي.
9يتكون نظام التحكم في آلة الجهاز من جهاز كمبيوتر مضيف، PLC، ومكونات أخرى ذات صلة. ** طريقة البرمجة:** يتم إنشاء برامج المعالجة عن طريق إدخال رسومات CAD أو معايير المعالجة عبر واجهة USB أو لوحة مفاتيحيمكن تخزين هذه البرامج واستردادها وعرضها ونقلها في أي وقت بناءً على أرقام الأجزاء.لا تسمح الأداة الآلية فقط للتعديل اليدوي والتحكم في معايير المعالجة الفردية ولكن أيضا يدعم التحكم الآلي بالكامل لسلسلة المعالجة بأكملها.

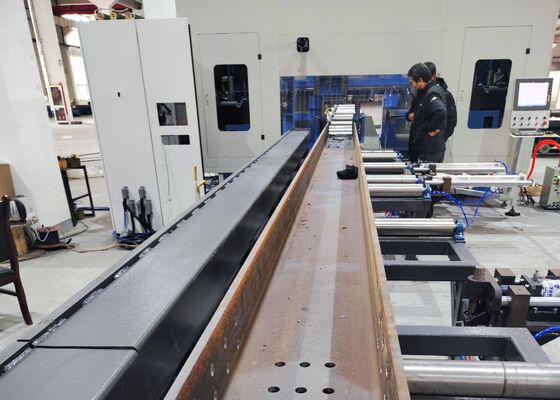

خلال جلسات العرض العينية، والحزمة والصفائح المعدنية CNC الحفر، and shearing machine effectively showcases its processing capabilities when working with standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of different sizesالنماذج المعروضة في هذه التظاهرات تبرز بوضوح قدرة المعدات على تحقيق وضع حفر دقيق ، خيوط ناعمة ، ونماذج علامة محددة جيدا ،وبالتالي إظهار تماما دقة عالية وموثوقية في سيناريوهات تطبيق العالم الحقيقي.
يتم استخدام آلة الحفر والتمييز والقص عالية السرعة CNC H-Beam بشكل أساسي في مصانع تصنيع الهياكل الصلبة ومشاريع بناء الجسور.أنها توفر معالجة دقيقة لأشعة H المستخدمة في الأطر والهياكل الداعمة، مما يضمن أساساً قوياً لتجميع الهياكل الصلبة بشكل مستقر. في بناء الجسور ، تقوم المعدات بعمليات حفر عالية الدقة على حزم H ،والتي لا تحسن فقط سلامة الجسور الهيكلية بل تمكنها أيضا من تحمل الأحمال طويلة الأمد بشكل فعالمع كفاءة تشغيلية استثنائية، توفر هذه الآلة دعمًا موثوقًا لهذه القطاعات الحيوية للبنية التحتية، وضمان التقدم السلس للمشاريع ذات الصلة.
