تفاصيل المنتج:
شروط الدفع والشحن:
|
| نطاق عرض الشعاع H (مم): | 100 ~ 1000 | نطاق ارتفاع الشعاع H (مم): | 100 ~ 500 |
|---|---|---|---|
| نطاق عرض القناة الفولاذية (مم): | 100 ~ 1000 | نطاق ارتفاع القناة الفولاذية (مم): | 100 ~ 250 |
| الأعلى. سمك الشغل (مم): | 80 | الأعلى. طول الشغل (م): | 12 أو 15 (اختياري) |
| ثقب المغزل تفتق: | BT40 | أقصى قطر للحفر (مم): | 40 |

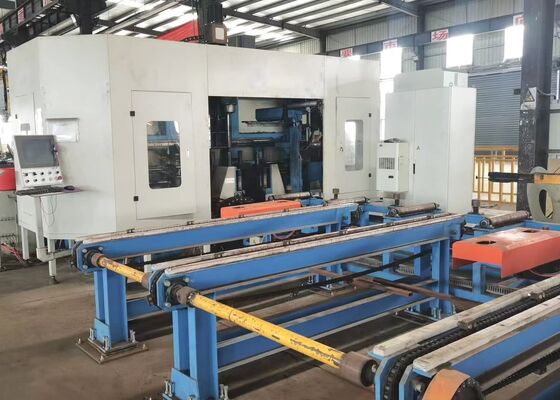

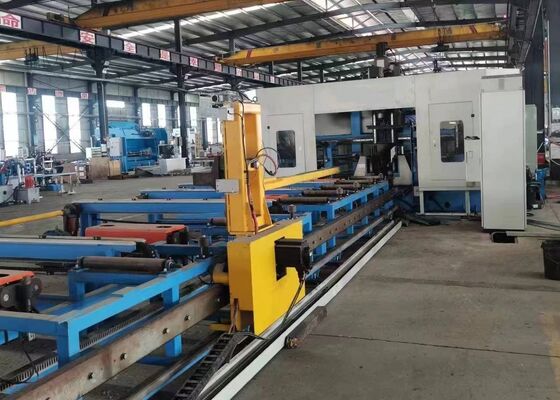

New CNC H Beam Drilling Machine For Steel Construction 11/15KW قوة المحرك العكسي
مقدمة المنتج:
The CNC H-beam drilling machine is primarily designed for drilling, tapping, marking, and scoring H-shaped steel, channel steel, angle steel, and other metal materials. تم تصميم آلة الحفر ذات الشعاع H-beam من أجل الحفر، التعبير عنها باسم الحجر H-beam، وذلك من أجل تحديد المواد المعدنية الأخرى.يستخدم على نطاق واسع في صناعة الهيكل الصلب، بما في ذلك التطبيقات في المباني، المرآب، الأبراج، والهياكل الشبكة.
1. حل حفر حيوي ومتخصص لبناء الهياكل الفولاذية.
2. قادرة على حفر الثقوب على ثلاثة أسطح من H-beams and channels في وقت واحد، مما يضمن دقة عالية وكفاءة.
3مجهزة بـ 7 محاور CNC، تمكين كامل التشغيل الآلي، التغذية الدقيقة ووضع.
4. Compatible with AUTOCAD and DSTV workpiece drawings, effortlessly converting them into machining programs. متوافق مع AUTOCAD و DSTV رسومات قطعة العمل, تحويلها بسهولة إلى برامج معالجة.
معايير المنتج:
| النموذج | BHD1000/3 |
| H Beam width range (mm) | 100~1000 |
| H مجموعة ارتفاع الحزمة (ملم) | 100~500 |
| Channel steel width range (mm) نطاق القناة | 100~1000 |
| Channel steel height range (mm) مجموعة ارتفاعات الصلب | 100~250 |
| سمك قطعة العمل (ملم) | 80 |
| Max. workpiece length (m) | 12 أو 15 (اختياري) |
| حفر spindle qty. | إجمالي 3 أسفل، واحد أسفل على الوحدة العلوية، الجانب الأيسر والجانب الأيمن على التوالي |
| حفرة الفول الخاطئ | BT40 |
| أقصى قطر حفر (mm) | 40 |
| طاقة المحرك (kW) | 11/15 |
| سرعة الغزل (r/min) | 100~3000 |
| سرعة تغذية العجلة (m/min) | 0~10 |
| سرعة التغذية على المحور X (m/min) | 0~20 |
| Qty من مجلة الأدوات | 3 |
| مجلة أدوات نوع و سعة | نوع الصف، 3x4 (اختياري) |
| وحدات العلامة (optional) | طباعة القرص، 36 characters، size character Φ10mm |
| نظام CNC | جرمان سيمنز، اليابان Panasonic، الصين INVT |
| طريقة التبريد | تبريد رش، تبريد داخلي + تبريد خارجي |
| Machine Overall Size (m) حجم الآلة | حوالي 33x5.5x3.5 |
| الطاقة الكلية ((kW) | حوالي 60 |
| يمكن تعديل و تغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة. | |
خصائص المنتج:
1. آلية التغذية من آلة أشارة الحزم تتضمن CNC-controlled carriage clamping and feeding system، تضمن التشغيل عالي السرعة ودقة الموقع الدقيقة.
2يتم استخدام ثلاثة spindles BT40 عالية السرعة لتنقيب الأسطح الثلاث من H-beam. مجهزة مع قطع الحفر الكربيد ، يمكن أن تحقق spindles سرعات دورانية تصل إلى 3000 RPM ،ensuring superior processing efficiency and outstanding drilling performance تأمين كفاءة معالجة متفوقة وأداء حفر متميز. يتم إزالة الرقائق التي يتم إنشاؤها أثناء الحفر بفعالية بواسطة ناقل الرقائق من نوع السلسلة.
3. نظام تبريد خط الحفر CNC employs mist cooling technology, providing both internal and external cooling capabilities. يستخدم نظام تبريد حزمة الحفر CNC تكنولوجيا تبريد الغيوم، مما يوفر قدرات تبريد داخلية وخارجية.Each drilling spindle unit is equipped with a dedicated external cooling nozzle and an internal cooling connector يتم تجهيز كل وحدة حفر لفوهة مع فوهة تبريد خارجية مخصصة ومصلات تبريد داخلية، مما يوفر المرونة لاختيار طريقة التبريد المناسبة على أساس متطلبات الحفر المحددة. يمكن استخدام التبريد الداخلي والخارجي بشكل مستقل أو في وقت واحد،حسب الاحتياجات التشغيلية.
4يمكن تثبيت نظام تغيير الأدوات التلقائي (ATC) وفقًا لمواصفات العميل ، مما يلغي الحاجة إلى تغييرات الأدوات اليدوية.هذه الميزة تقلل بشكل كبير من وقت التوقف وتحسن الكفاءة التشغيلية العامة.
5. The beam drilling machine can be optionally equipped with a hydraulic disc marking system. يتم وضع القرص بشكل دقيق بواسطة محرك سيرفو،enabling the rapid marking of up to 36 different characters تمكين العلامة السريعة لما يصل إلى 36 حرفًا مختلفًا.
6. وظائف التوصيل التلقائي والتصفية تحل محل عمليات التوصيل اليدوية التقليدية. أدوات التوصيل تستخدم لتحديد مواقف اللوحة للتلحيم اللاحق على H-beam flanges and webs،توفير الوقت وتحسين الدقةبالإضافة إلى ذلك ، يمكن تنفيذ عمليات التعبئة على H-beam flanges and webs ، مما يزيد بشكل كبير من كفاءة الإنتاج.
7. The workpiece clamping process during feeding and processing on the CNC beam drilling machine تتضمن الرفع الطولى، الرفع الجانبى،و التأمين و الإفراج عن المسامير الآلية بالكامل بواسطة النظام الهيدروليكيهذا يضمن التشغيل الموثوق والمتسق للمعدات طوال العملية بأكملها.
8. نظام التحكم يتكون من جهاز كمبيوتر مركزي و PLC ، مع مكونات رئيسية مصدرة من العلامات التجارية الدولية المعروفة. يدعم النظام أساليب برمجة متعددة ،مما يسمح للمشغلين بتحرير برامج مختلفة بسهولة. يمكن استيراد بيانات التصميم الهيكلي، مثل ملفات DXF و DSTV التي تم إنشاؤها بواسطة أنظمة AutoCAD أو TEKLA Structures التابعة لجهات خارجية.

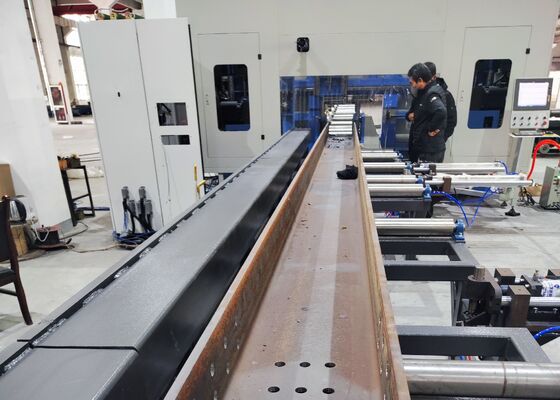

During sample demonstration sessions, the CNC beam plate metal drilling, marking, حفر المعدن من خلال الحزمة الحاسوبية and shearing machine effectively showcases its processing capabilities using standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesالعينات المعروضة في هذه التظاهرات تبرز بوضوح قدرة الجهاز على تحقيق تحديد موقع الثقب الدقيقونماذج علامة متميزة تثبت بدقة عالية وموثوقية في سيناريوهات التطبيقات العملية.
The High-Speed CNC H-Beam Drilling, Marking, and Shearing Machine is primarily utilized in steel structure fabrication plants and bridge construction projects. في ورش عمل الهياكل الفولاذية، يتم استخدام هذه الآلة في جميع أنحاء العالم.يقوم بتجهيز دقيق على H-beams المستخدمة في الأطر وأنظمة الدعم، وتوفير أساس متين للجمعية المستقرة من الهياكل الصلبة. في بناء الجسور، تقوم الآلة بعمليات حفر عالية الدقة على الحزم H،وبالتالي تعزيز السلامة الهيكلية للجسور وضمان قدرتها على تحمل الأحمال طويلة الأجل. مع كفاءتها التشغيلية الاستثنائية، تقدم الآلة دعمًا موثوقًا لهذه القطاعات البنية التحتية الحرجة، مما يدفع إلى التقدم السلس للمشاريع ذات الصلة.
