تفاصيل المنتج:
شروط الدفع والشحن:
|
| نطاق عرض الشعاع H (مم): | 100 ~ 1000 | نطاق ارتفاع الشعاع H (مم): | 100 ~ 500 |
|---|---|---|---|
| نطاق عرض القناة الفولاذية (مم): | 100 ~ 1000 | نطاق ارتفاع القناة الفولاذية (مم): | 100 ~ 250 |
| الأعلى. سمك الشغل (مم): | 80 | الأعلى. طول الشغل (م): | 12 أو 15 (اختياري) |
| ثقب المغزل تفتق: | BT40 | أقصى قطر للحفر (مم): | 40 |
| إبراز: | آلة حفر الحزمة الحاسوبية للصلب H-beam,خط إنتاج طحن قطع الحزمة CNC,آلة حفر هيكل H الصلب,CNC beam cutting milling production line,steel H-beam structure drilling machine |
||

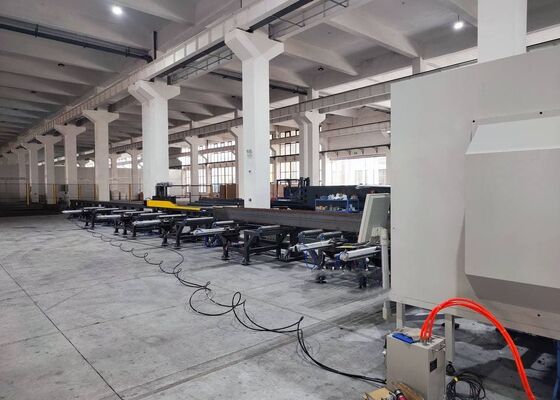

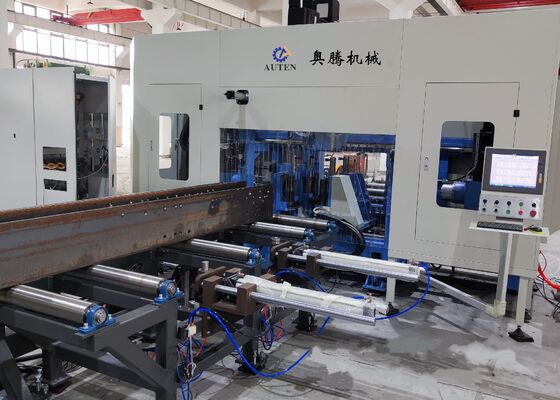

خط إنتاج جديد لقطع حزمة الحفر CNC للإنتاج لهيكل H-Beam الفولاذي
مقدمة المنتج:
The CNC H-beam drilling machine is primarily designed for drilling, tapping, marking, and scoring H-shaped steel, channel steel, angle steel, and other metal materials. تم تصميم آلة الحفر ذات الشعاع H-beam من أجل الحفر، التعبير عنها باسم الحجر H-beam، وذلك من أجل تحديد المواد المعدنية الأخرى.يستخدم على نطاق واسع في صناعة البنية الصلبة، بما في ذلك التطبيقات في المباني، المرآب، الأبراج، والهياكل الشبكة.
1حل الحفر الأساسي والمتخصص لبناء الهياكل الفولاذية.
2قادرة على حفر الثقوب في وقت واحد على ثلاثة أسطح من الحزم H والقنوات، مما يوفر دقة عالية وكفاءة.
3مجهزة بـ 7 محاور CNC لتزويد وتحديد المواقع الآليين بالكامل.
4متوافق مع AUTOCAD و DSTV رسومات قطعة العمل، تحويلها بسلاسة إلى برامج المعالجة.
معايير المنتج:
| النموذج | BHD1000/3 |
| H Beam width range (mm) | 100~1000 |
| H مجموعة ارتفاع الحزمة (ملم) | 100~500 |
| Channel steel width range (mm) نطاق القناة | 100~1000 |
| Channel steel height range (mm) مجموعة ارتفاعات الصلب | 100~250 |
| سمك قطعة العمل (ملم) | 80 |
| Max. workpiece length (m) | 12 أو 15 (اختياري) |
| حفر spindle qty. | إجمالي 3 أسفل، واحد أسفل على الوحدة العلوية، الجانب الأيسر والجانب الأيمن على التوالي |
| حفرة الفول الخاطئ | BT40 |
| أقصى قطر حفر (mm) | 40 |
| طاقة المحرك (kW) | 11/15 |
| سرعة الغزل (r/min) | 100~3000 |
| سرعة تغذية العجلة (m/min) | 0~10 |
| سرعة التغذية على المحور X (m/min) | 0~20 |
| Qty من مجلة الأدوات | 3 |
| مجلة أدوات نوع و سعة | نوع الصف، 3x4 (اختياري) |
| وحدات العلامة (optional) | طباعة القرص، 36 characters، size character Φ10mm |
| نظام CNC | الألمانيةاليابان والصين |
| طريقة التبريد | تبريد رش، تبريد داخلي + تبريد خارجي |
| Machine Overall Size (m) حجم الآلة | حوالي 33x5.5x3.5 |
| الطاقة الكلية ((kW) | حوالي 60 |
| يمكن تعديل و تغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة. | |
خصائص المنتج:

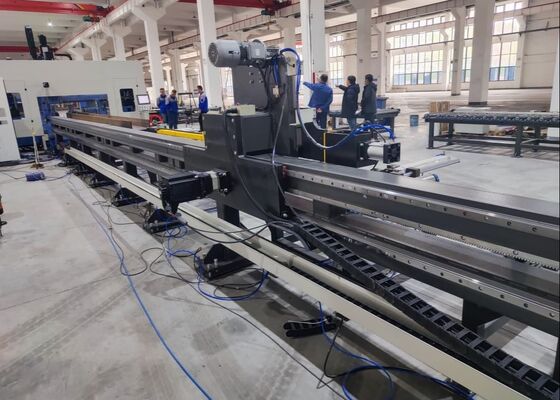

1تتمتع آلية تغذية آلة شفرة الشعاع بجهاز تشغيل CNC لضبط العربة وتغذيتها ، مما يضمن التشغيل عالي السرعة ودقة التوضيح الدقيقة.
2يتم استخدام ثلاثة أدوات BT40 عالية السرعة لحفر وجهي H-beam. مع قطع حفر الكربيد ، يمكن أن تحقق الأدوات سرعات دوران تصل إلى 3000 دورة في الدقيقة.هذا الإعداد يضمن كفاءة عالية في المعالجة وأداء حفر ممتازيتم إزالة الشظايا المنتجة أثناء الحفر بكفاءة بواسطة ناقل الشظايا من نوع السلسلة.
3يستخدم نظام تبريد خط الحفر الحزمة CNC تقنية تبريد الضباب ، مما يوفر قدرات تبريد داخلية وخارجية.يتم تجهيز كل وحدة محور الحفر بواصلة تبريد خارجية فردية ومكونات تبريد داخلية، مما يسمح بالاختيار على أساس متطلبات الحفر المحددة. يمكن استخدام التبريد الداخلي والخارجي بشكل مستقل أو في وقت واحد حسب الحاجة.
4يمكن تركيب نظام تغيير الأدوات التلقائي (ATC) بناءً على مواصفات العميل ، مما يلغي الحاجة إلى استبدال الأدوات يدويًا.هذه الميزة تقلل بشكل كبير من أوقات التوقف وتعزز كفاءة التشغيل.
5. يمكن تزويد آلة الحفر الشعاعية اختياريًا بنظام علامة قرص هيدروليكي. يتم وضع القرص باستخدام محرك سيرفو ، مما يتيح العلامة السريعة لما يصل إلى 36 حرفًا مختلفًا.
6وظائف الكتابة والنقر التلقائية تحل محل عملية الكتابة اليدوية التقليدية.أدوات الكتابة تستخدم لتسجيل مواقع اللوحات لحام لاحق على شظايا H-beam والشبكات، مما يوفر الوقت والجهد مع زيادة الدقة. يمكن أيضًا إجراء عمليات الضغط على شظايا الشعاع H والشبكات ، مما يعزز بكثير كفاءة الإنتاج.
7. تشديد قطعة العمل أثناء التغذية والمعالجة على آلة الحفر CNC ، بما في ذلك الرفع الطولي ، وتشديد الدفع الجانبي ، وتثبيت وافراج عن المشابك ،يتم أتمتة بالكامل بواسطة النظام الهيدروليكيهذا يضمن التشغيل الموثوق به للمعدات طوال العملية.
8يتكون نظام التحكم من جهاز كمبيوتر مركزي و PLC ، مع المكونات الرئيسية المستمدة من العلامات التجارية العالمية المعروفة.تمكين المشغلين من تحرير مجموعة متنوعة من البرامج بسهولة. يمكن استيراد بيانات التصميم الهيكلي، مثل ملفات DXF و DSTV التي تم إنشاؤها بواسطة أنظمة AutoCAD أو TEKLA Structures التابعة لجهات خارجية.
During sample demonstration sessions, the CNC beam plate metal drilling, marking, حفر المعدن من خلال الحزمة الحاسوبية and shearing machine effectively demonstrates its processing capabilities with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesوتوضح العينات المقدمة في هذه العروض بوضوح قدرة آلة الآلة على توفير تحديد موقع الحفر بدقة، والخيوط النظيفةونماذج علامة متميزة تظهر بدقة عالية وموثوقية في سيناريوهات التطبيق الحقيقية.
يتم استخدام آلة الحفر والتمييز والقص عالية السرعة CNC H-Beam بشكل أساسي في مصانع تصنيع الهياكل الصلبة ومشاريع بناء الجسور.يقوم بتجهيز دقيق لأشعة H المستخدمة في الأطر وأنظمة الدعم، مما يوفر أساسا صلبا لتجميع مستقرة من الهياكل الفولاذية. في بناء الجسور، تقوم الآلة بعمليات الحفر عالية الدقة على الحزم H،وبالتالي تعزيز السلامة الهيكلية للجسور وضمان قدرتها على تحمل الأحمال على المدى الطويلمع كفاءتها التشغيلية العالية، توفر الآلة دعمًا موثوقًا لهذه القطاعات الأساسية الحيوية، مما يسهل التقدم السلس للمشاريع ذات الصلة.
