تفاصيل المنتج:
شروط الدفع والشحن:
|
| نطاق عرض الشعاع H (مم): | 100 ~ 1000 | نطاق ارتفاع الشعاع H (مم): | 100 ~ 500 |
|---|---|---|---|
| نطاق عرض القناة الفولاذية (مم): | 100 ~ 1000 | نطاق ارتفاع القناة الفولاذية (مم): | 100 ~ 250 |
| الأعلى. سمك الشغل (مم): | 80 | الأعلى. طول الشغل (م): | 12 أو 15 (اختياري) |
| ثقب المغزل تفتق: | BT40 | أقصى قطر للحفر (مم): | 40 |
| إبراز: | آلة حفر الحزم CNC 26 مم,آلة عمود دوران الحفر BT50,آلة قص ووسم الحزم CNC,BT50 drilling spindle machine,CNC beam marking shearing machine |
||

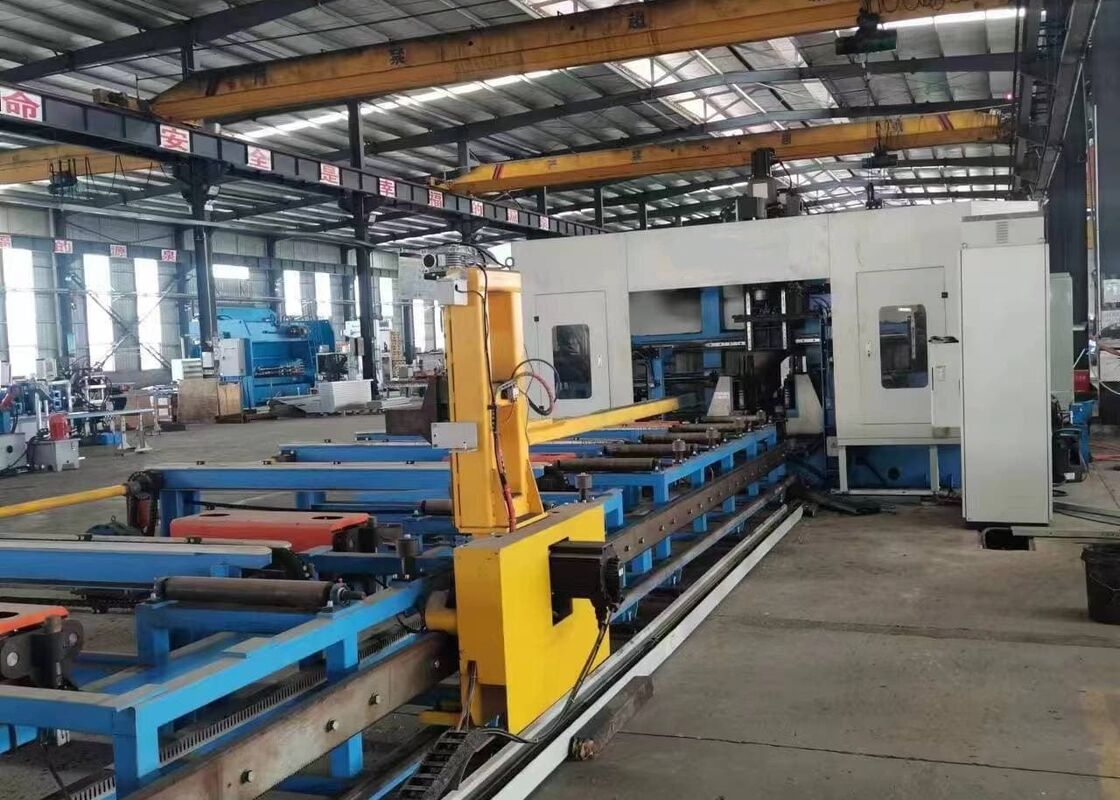

26mm قطر ثقب CNC حزمة الحفر علامة آلة القطع خط BT50 حفر الفوهة
مقدمة المنتج:
يتم استخدام آلة الحفر H-beam CNC بشكل أساسي للقيام بعمليات الحفر والنقر والتمييز والتمييز على الصلب على شكل H ، والصلب القناة ، والصلب الزاوية ، ومواد الصلب الأخرى.يجد تطبيقًا واسعًا في صناعة الهياكل الصلبية، بما في ذلك القطاعات مثل البناء، المرآب، الأبراج، وهياكل الشبكة.
1معدات الحفر الأساسية والمتخصصة لصناعة بناء الهياكل الفولاذية.
2قادرة على حفر الثقوب في وقت واحد على ثلاثة أسطح من الحزم H والقنوات بدقة استثنائية وكفاءة عالية.
3مجهزة بـ 7 محاور CNC ، مما يتيح التغذية التلقائية والدقيقة وموقعها.
4قادرة على التعرف على رسومات قطعة العمل AUTOCAD و DSTV ، وتحويلها إلى برامج معالجة.
معايير المنتج:
| النموذج | BHD1000/3 |
| H نطاق عرض الشعاع (ملم) | 100~1000 |
| H نطاق ارتفاع الحزمة (ملم) | 100~500 |
| نطاق عرض القناة من الصلب (ملم) | 100~1000 |
| نطاق ارتفاع الصلب القناة (ملم) | 100~250 |
| سمك قطعة العمل القصوى (ملم) | 80 |
| أقصى طول لقطع العمل (م) | 12 أو 15 (اختياري) |
| قطر محور الحفر | ما مجموعه 3 أدوات، أدوة واحدة على الوحدة العليا، الجانب الأيسر والجانب الأيمن على التوالي |
| حفرة الفوهة | BT2 ملفات |
| أقصى قطر الحفر (ملم) | 40 |
| قوة محرك العجلة (كيلوواط) | (أوربا) ، 15/11 |
| سرعة الغزل (r/min) | 100~3000 |
| سرعة تغذية الفولاذ (m/min) | 0~10 |
| سرعة التغذية في محور X (m/min) | 0 ~ 20 |
| كمية مجلة الأدوات | 3 |
| نوع ومساحة مجلة الأدوات | نوع الصف ، 3x4 (اختياري) |
| وحدة العلامة (اختيارية) | كتابة القرص ، 36 حرفًا ، حجم الحرف Φ10mm |
| نظام CNC | شركة سيمنز الألمانيةاليابان باناسونيك الصين INVT |
| طريقة التبريد | تبريد الرش، التبريد الداخلي + التبريد الخارجي |
| الحجم الكلي للجهاز (م) | حوالي 33x5.5x3.5 |
| الطاقة الإجمالية ((كيلوواط) | حوالي 60 |
| يمكن تعديل المعلمات المذكورة أعلاه وتغييرها وفقًا لمتطلبات العميل الخاصة. | |
خصائص المنتج:
1تتوظف آلية تغذية آلة شفرة الشعاع تشبيهات و تغذية عربة تحكمها CNC ، مما يضمن تشغيل عالية السرعة ودقة تحديد المواقع الدقيقة.
2يتم استخدام ثلاثة أدوات BT40 عالية السرعة لحفر وجهي H-beam. مجهزة بأدوات حفر الكربيد ، يمكن أن تصل الأدوات إلى سرعات دوران تصل إلى 3000 دورة في الدقيقة.هذا التصميم يوفر كفاءة عالية في المعالجة ونتائج حفر ممتازةيتم إزالة الشظايا الناتجة أثناء عملية الحفر بكفاءة بواسطة ناقل الشظايا من نوع السلسلة.
3يحتوي خط الحفر CNC على نظام تبريد الضباب ، مما يوفر قدرات تبريد داخلية وخارجية.يتم تجهيز كل وحدة محور الحفر مع فوهة التبريد الخارجي الخاص بها ومكونات التبريد الداخلية، والتي يمكن اختيارها بناء على متطلبات الحفر المحددة. يمكن استخدام التبريد الداخلي والخارجي إما بشكل مستقل أو في وقت واحد.
4يمكن تثبيت نظام تغيير الأدوات التلقائي (ATC) وفقًا لمتطلبات العملاء ، مما يلغي الحاجة إلى تغيير الأدوات يدويًا.هذا يعزز كفاءة الوقت ويحسن بشكل كبير الإنتاجية العامة.
5يمكن تزويد آلة الحفر بالعصا اختياريًا بنظام علامة قرص هيدروليكي.يتم وضع القرص بدقة بواسطة محرك سيرفو وقادرة على وضع علامة على 36 شخصية مختلفة بسرعة وكفاءة.
6وظائف الكتابة والنقر التلقائية تحل محل أساليب الكتابة اليدوية التقليدية.أدوات الكتابة تستخدم لوضع علامة على المواقف لعملية لحام لاحقة على شظايا H-beam والشبكات، مما يعزز كل من الدقة وكفاءة الوقت. بالإضافة إلى ذلك ، يمكن إجراء النقر على شظايا H-beam والشبكات ، مما يعزز بكثير كفاءة الإنتاج.
7يتم إدارة تشبيك قطعة العمل أثناء التغذية والمعالجة على آلة الحفر CNC بواسطة نظام هيدروليكي يتحكم في رفع الشريط الطولي للشريط ،وتثبيت وفتح المشبكهذا التشغيل الهيدروليكي يضمن موثوقية واستقرار المعدات أثناء تشغيلها.
8يتكون نظام التحكم من جهاز كمبيوتر مركزي و PLC ، يتضمن مكونات رئيسية من العلامات التجارية الدولية المعروفة.تمكين المشغلين من تحرير مجموعة متنوعة من البرامج بسهولةيمكن استيراد بيانات التصميم الهيكلي التي تم إنشاؤها بواسطة أنظمة الطرف الثالث مثل AutoCAD أو TEKLA Structures ، بما في ذلك ملفات DXF و DSTV ، بسلاسة.
أثناء جلسات العرض العينية، والصمام CNC لوح الحفر المعدنية، والتمييز، and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples (featuring varying flange widths and web thicknesses) as well as channel steel samples of different sizesالعينات المعروضة في هذه التظاهرات توضح بوضوح قدرة الآلة على تحقيق تحديد موقع الثقب بدقة،ونماذج علامة مميزة تبرز بدقة وموثوقية في التطبيقات في العالم الحقيقي.
يتم استخدام آلة الحفر والتمييز والقص عالية السرعة CNC H-Beam بشكل أساسي في مرافق تصنيع الهياكل الصلبة ومشاريع بناء الجسور.يقوم بتجهيز دقيق لأشعة H المستخدمة في الأطر والهياكل الداعمة، مما يوفر أساسا قويا لتجميع مستقرة من الهياكل الصلبة. في بناء الجسور، فإنه يؤدي الحفر بدقة عالية على H-حزم،تعزيز سلامة الجسور الهيكلية وتمكينها من تحمل الأحمال طويلة الأجل بفعاليةمع كفاءتها التشغيلية الاستثنائية، توفر الآلة دعمًا موثوقًا لهذه القطاعات الحيوية للبنية التحتية، مما يضمن التقدم السلس للمشاريع ذات الصلة.
