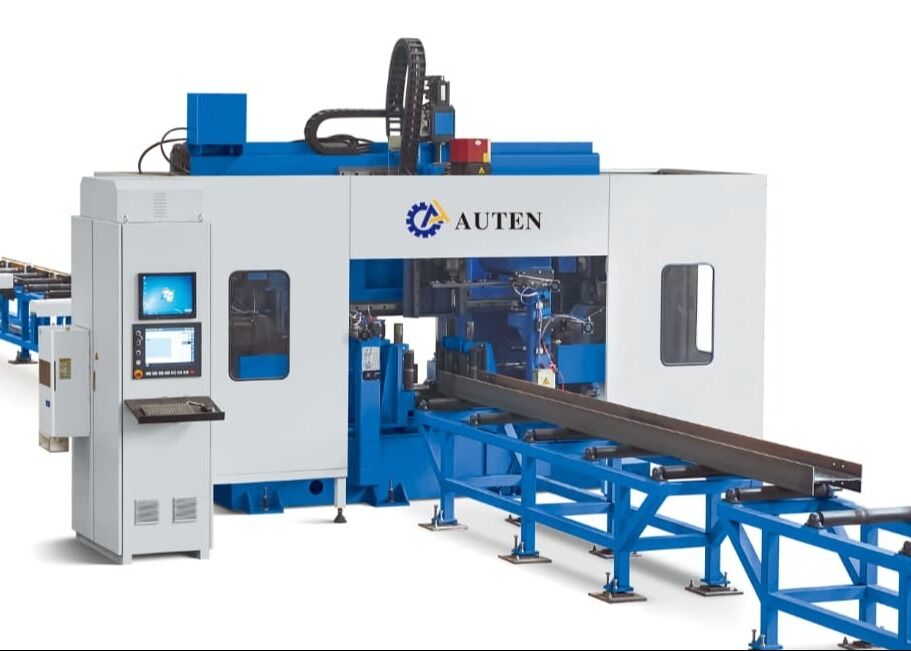

موديل BHD1000/3 ماكينة حفر وقطع وثني ثلاثية الأبعاد باستخدام الحاسوب الآلي لـ 40 مم قطر الحفر
مقدمة المنتج:
تُستخدم ماكينة حفر العوارض الفولاذية التي تعمل بالحاسوب الآلي بشكل أساسي للحفر والتنصت ووضع العلامات والتسجيل على الفولاذ على شكل حرف H والفولاذ على شكل قناة والفولاذ الزاوي والفولاذ الأخرى. تُستخدم على نطاق واسع في صناعات الهياكل الفولاذية مثل المباني والمرائب والأبراج وهياكل الشبكات.
1. معدات الحفر الضرورية والخاصة لصناعة الهياكل الفولاذية للمباني.
2. حفر ثقوب على ثلاثة أسطح على العوارض الفولاذية على شكل حرف H والقنوات في نفس الوقت، بدقة عالية وكفاءة عالية.
3. 7 محاور CNC، تكمل تلقائيًا التغذية والتموضع الدقيقين.
4. يمكنها التعرف على رسومات قطع العمل AUTOCAD و DSTV وتحويلها إلى برامج تشغيل.
معلمات المنتج:
| الموديل | BHD1000/3 |
| نطاق عرض العارضة الفولاذية على شكل حرف H (مم) | 100~1000 |
| نطاق ارتفاع العارضة الفولاذية على شكل حرف H (مم) | 100~500 |
| نطاق عرض الفولاذ على شكل قناة (مم) | 100~1000 |
| نطاق ارتفاع الفولاذ على شكل قناة (مم) | 100~250 |
| الحد الأقصى لسُمك قطعة العمل (مم) | 80 |
| الحد الأقصى لطول قطعة العمل (م) | 12 أو 15 (اختياري) |
| كمية عمود الحفر. | إجمالي 3 أعمدة دوران، عمود دوران واحد على الوحدة العلوية، الجانب الأيسر والجانب الأيمن على التوالي |
| مخروط ثقب عمود الدوران | BT40 |
| الحد الأقصى لقطر الحفر (مم) | 40 |
| قدرة محرك عمود الدوران (كيلو واط) | 11/15 |
| سرعة عمود الدوران (دورة في الدقيقة) | 100~3000 |
| سرعة تغذية عمود الدوران (م/دقيقة) | 0~10 |
| سرعة التغذية على المحور X (م/دقيقة) | 0~20 |
| كمية مجلة الأدوات | 3 |
| نوع مجلة الأدوات والسعة | نوع الصف، 3x4 (اختياري) |
| وحدة وضع العلامات (اختياري) | الكتابة القرصية، 36 حرفًا، حجم الحرف Φ10 مم |
| نظام CNC | سيمنز الألمانية, باناسونيك اليابانية، الصين INVT |
| طريقة التبريد | تبريد بالرش، تبريد داخلي + تبريد خارجي |
| الحجم الكلي للآلة (م) | حوالي 33x5.5x3.5 |
| إجمالي الطاقة (كيلو واط) | حوالي 60 |
| يمكن تعديل المعلمات المذكورة أعلاه وتغييرها وفقًا لمتطلبات العميل المحددة. | |
ميزات المنتج:
1. تعتمد آلية تغذية آلة المنشار الشعاعي على تثبيت وعربة CNC وتغذيتها بسرعة عالية ودقة في تحديد المواقع.
2. تُستخدم ثلاثة أعمدة دوران عالية السرعة BT40 لحفر الأوجه الثلاثة للعوارض الفولاذية على شكل حرف H. تعتمد لقمة حفر كربيد، يمكن أن تصل سرعة دوران عمود الدوران إلى 3000 دورة في الدقيقة. كفاءة المعالجة عالية وتأثير الحفر جيد. سيتم نقل الرقائق التي تحدث أثناء الحفر بواسطة ناقل الرقائق من النوع المتسلسل.
3. يعتمد نظام تبريد خط الحفر الشعاعي CNC على التبريد بالرذاذ، والذي يتمتع بوظائف التبريد الداخلي والتبريد الخارجي. تم تجهيز كل صندوق عمود دوران للحفر بفوهة تبريد خارجية خاصة به وموصل تبريد داخلي، والذي يمكن تحديده وفقًا لاحتياجات الحفر. يمكن استخدام التبريد الداخلي والتبريد الخارجي بشكل منفصل أو في وقت واحد.
4. يمكن تجهيز نظام تغيير الأدوات الأوتوماتيكي (ATC) وفقًا لمتطلبات العملاء، دون الحاجة إلى استبدال الأداة يدويًا، مما يوفر الوقت ويحسن كفاءة العمل.
5. يمكن تجهيز آلة وضع العلامات القرصية الهيدروليكية لحفر العوارض اختياريًا. يتم تحديد موضع القرص عبر محرك مؤازر ويمكنه وضع علامة على 36 حرفًا مختلفًا بسرعة.
6. تحل وظائف الكتابة والتنصت الأوتوماتيكية محل الكتابة اليدوية التقليدية. يمكن استخدام أدوات الكتابة لوضع علامات على مواضع اللوحة لعملية اللحام التالية على حواف وأجزاء العوارض الفولاذية على شكل حرف H، مما يوفر الوقت والجهد مع تحسين الدقة. يمكن أيضًا إجراء التنصت على حواف وأجزاء العوارض الفولاذية على شكل حرف H، مما يحسن بشكل كبير كفاءة الإنتاج.
7. أثناء تثبيت قطعة عمل آلة حفر العوارض CNC أثناء التغذية والمعالجة، يتم إكمال الرفع الطولي للمشبك والتثبيت الجانبي والدفع، وتثبيت المشبك وفكه بواسطة النظام الهيدروليكي، مما يضمن موثوقية المعدات أثناء التشغيل.
8. يتكون نظام التحكم من جهاز كمبيوتر مضيف و PLC، مع مكونات رئيسية من العلامات التجارية العالمية الشهيرة. تسمح طرق البرمجة المتعددة للمشغلين بتحرير البرامج المختلفة بسهولة. يمكن استيراد بيانات التصميم الهيكلي التي تم إنشاؤها بواسطة أنظمة AutoCAD أو TEKLA Structures التابعة لجهات خارجية، مثل ملفات DXF و DSTV.
أثناء جلسات عرض العينات، تعرض آلة الحفر ووضع العلامات والقص المعدنية للوحة العوارض CNC بشكل فعال قدراتها في المعالجة عند العمل مع عينات العوارض الفولاذية القياسية على شكل حرف H (التي تتميز بعروض مختلفة للحواف وسماكات الويب) بالإضافة إلى عينات الفولاذ على شكل قناة بأحجام مختلفة. تسلط العينات المعروضة في هذه العروض الضوء بوضوح على قدرة أداة الآلة على تحقيق تحديد المواقع الدقيق للثقوب، والخيوط النظيفة المنقوشة، وأنماط العلامات الواضحة - مما يدل بشكل كامل على دقتها العالية وموثوقيتها في سيناريوهات التطبيق العملي.

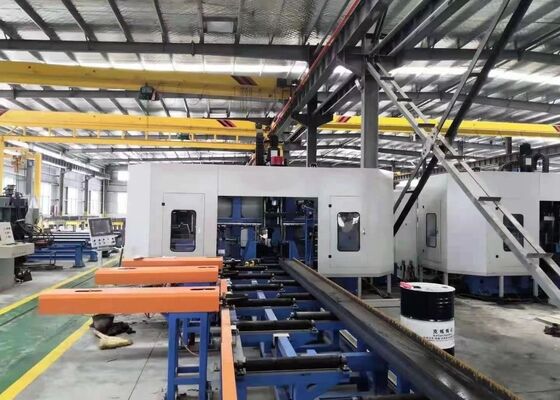

تُستخدم آلة الحفر ووضع العلامات والقص عالية السرعة CNC H-Beam بشكل أساسي في مصانع تصنيع الهياكل الفولاذية ومشاريع بناء الجسور. في ورش الهياكل الفولاذية، تقوم بمعالجة دقيقة على العوارض الفولاذية على شكل حرف H المستخدمة في الأطر وهياكل الدعم، مما يوفر أساسًا متينًا للتجميع المستقر للإنشاءات الفولاذية. في بناء الجسور، تجري عمليات حفر عالية الدقة على العوارض الفولاذية على شكل حرف H، مما لا يؤدي فقط إلى تعزيز القوة الهيكلية للجسور ولكنه يمكّنها أيضًا من تحمل الأحمال طويلة الأجل بشكل فعال. بفضل كفاءتها التشغيلية العالية، توفر الآلة دعمًا موثوقًا به لقطاعات البنية التحتية الحيوية هذه، مما يضمن التقدم السلس للمشاريع المرتبطة بها.
