تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 500 × 500 مم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 100 × 100mm | طول الشعاع: | 2000 ～ 13000mm |
| قناة الصلب: | 10#～ 40# | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 11 كيلو واط | سرعة المغزل: | 100 ～ 3000 ص/دقيقة |

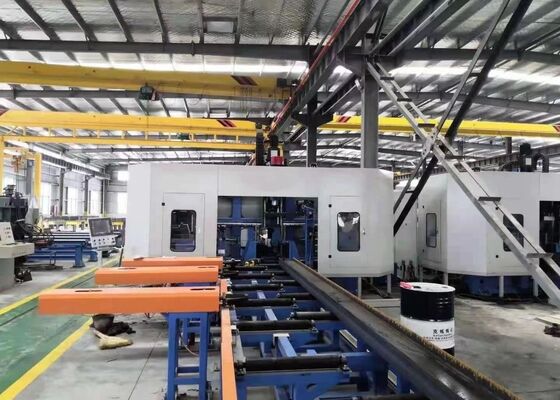

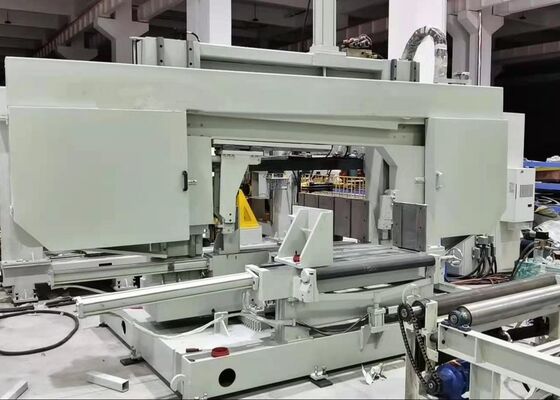

40 ملم سمك القطعة المصنعة CNC 3D H حزمة حفر القطع 55 كيلوواط الطاقة
التطبيق:
يتم استخدامه أساسًا للحفر والنقر والتمييز والتمييز من الصلب على شكل H ، والصلب القناة ، والصلب الزاوية ، وأنواع أخرى من الصلب.تطبيقاتها واسعة في جميع الصناعات المشاركة في الهياكل الصلبية، بما في ذلك البناء، المرآب، الأبراج، وأطر الشبكة.
المواصفات:
|
النموذج |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
H عرض الشعاع النطاق(ملم) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
H ارتفاع العجلة النطاق(ملم) |
100~500 | 100~500 | 100~500 | 100~600 |
|
فولاذ القناة نطاق العرض(ملم) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
فولاذ القناة نطاق الارتفاع(ملم) |
100~250 | 100~250 | 100~250 | 100~300 |
|
الحد الأقصى لقطع العمل السماكة(ملم) |
40 | 40 | 80 | 80 |
|
الحد الأقصى لقطع العمل الطول (م) |
12 أو 15 (اختياري) | |||
|
محور الحفر كم من الوقت؟ |
ما مجموعه 3 أدوات، أدوة واحدة على الوحدة العليا، الجانب الأيسر والجانب الأيمن على التوالي |
|||
|
فتحة الغزل ضيق |
BT2 ملفات | BT2 ملفات | BT2 ملفات | BT2 ملفات |
|
الحفر قطر (ملم) |
40 | 40 | 40 | 40 |
|
محرك العجلة الطاقة (كيلوواط) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
سرعة الفولاذ (r/min) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
إطعام الغزل السرعة(m/min) |
0~10 | 0~10 | 0~10 | 0~10 |
|
تغذية المحور X السرعة(m/min) |
0~40 | 0 ~ 20 | 0 ~ 20 | 0 ~ 20 |
|
كمية الأداة مجلة |
3 | 3 | 3 | 3 |
|
مجلة الأدوات النوعوالقدرة |
نوع الصف ، 3x4 (اختياري) | |||
|
وحدة العلامة (اختياري) |
كتابة القرص ، 36 حرفًا ، حجم الحرف Φ10mm |
|||
| نظام CNC |
شركة سيمنز الألمانية، اليابان باناسونيك، الصين INVT |
|||
| طريقة التبريد | تبريد الرش، التبريد الداخلي + التبريد الخارجي | |||
|
الجهاز ككل الحجم (m) |
حوالي 32x5x3.5 | حوالي 33x5.5x3.5 | حوالي 33x5.5x3.5 | حوالي 33x6x3.5 |
| الطاقة الإجمالية (كيلوواط) | حوالي 55 | حوالي 55 | حوالي 60 | حوالي 60 |
يمكن تعديل المعلمات المذكورة أعلاه وتغييرها وفقًا لمتطلبات العميل الخاصة.
1آلات الحفر الأساسية والمتخصصة لصناعة بناء الهياكل الفولاذية.
2في وقت واحد حفر الثقوب على ثلاثة أسطح من H-حزم والقنوات بدقة عالية وكفاءة.
3مجهزة بـ 7 محاور CNC ، مما يتيح التغذية التلقائية والدقيقة وموقعها.
4قادرة على التعرف على رسومات الأجزاء AUTOCAD و DSTV وتحويلها إلى برامج معالجة.
خصائص المنتج
1يستخدم نظام التغذية عقدة عربة CNC وتغذية، وضمان سرعة عالية ودقة تحديد المواقع الدقيقة.
2يتم استخدام ثلاثة أدوات BT40 عالية السرعة لحفر الأسطح الثلاثة للشعاع H. يستخدم النظام قطع حفر الكربيد ، مع سرعات دوران الأدوات تصل إلى 3000 دورة في الدقيقة.هذا يؤدي إلى كفاءة عالية في المعالجة وأداء حفر ممتازيتم إزالة الشظايا الناتجة أثناء الحفر بكفاءة عن طريق ناقل شظايا من نوع السلسلة.
3يستخدم نظام التبريد تبريد الضباب، مما يوفر قدرات التبريد الداخلية والخارجية.يتم تجهيز كل وحدة محور الحفر مع فوهة التبريد الخارجي الخاص بها ومكونات التبريد الداخلية، والتي يمكن اختيارها بناء على متطلبات الحفر. يمكن استخدام التبريد الداخلي والخارجي بشكل مستقل أو في وقت واحد.
4يمكن تخصيص نظام تغيير الأدوات التلقائي (ATC) وفقًا لمتطلبات العميل ، مما يلغي الحاجة إلى استبدال الأدوات يدويًا ، وبالتالي توفير الوقت وتعزيز كفاءة التشغيل.
أثناء جلسات العرض العينية، والصمام CNC لوح الحفر المعدنية، والتمييز، and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different sizesالعينات المعروضة في هذه العروض تبرز بوضوح قدرة الجهاز على توفير تحديد موقع الحفرة الدقيقونماذج علامة واضحة تُمثّل تماماً دقة وموثوقية عالية في التطبيقات العملية.
يتم استخدام آلة الحفر والتمييز والقص عالية السرعة CNC H-Beam بشكل أساسي في تصنيع الهياكل الصلبة ومشاريع بناء الجسور.يقوم بتجهيز دقيق لأشعة H المستخدمة في الأطر وأنظمة الدعم، مما يوفر أساسا صلبا لتجميع مستقرة من الهياكل الصلبة. في بناء الجسورالذي لا يعزز فقط سلامة البنية للجسور ولكن أيضا يضمن أنها يمكن أن تتحمل الأحمال طويلة الأجلمع كفاءتها التشغيلية العالية، توفر الآلة دعمًا موثوقًا لهذه القطاعات البنية التحتية الحيوية، مما يضمن التقدم السلس للمشاريع ذات الصلة.
