تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 1250x600 ملم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 200 × 75 ملم | أقصى طول للشعاع: | 12000 ملم |
| المغزل الرئيسي: | 3 | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 3*11كيلوواط | سرعة المغزل: | 200 3000 دورة / دقيقة |

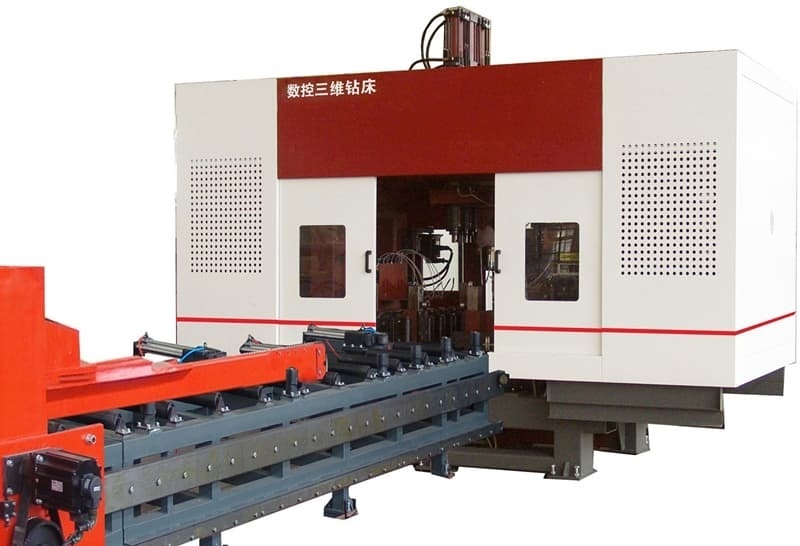

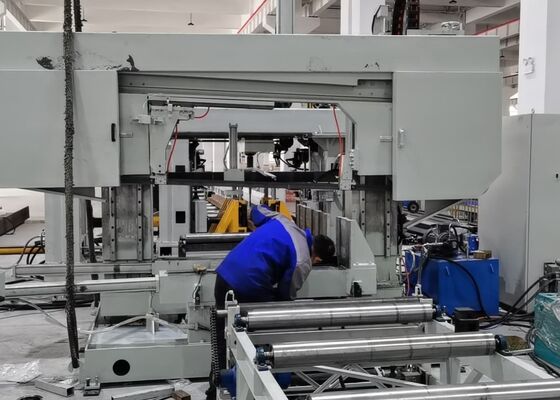

BT40 العجلة الرئيسية CNC 3D حزم حفر علامة آلة خط التحكم PLC طريقة
التطبيق:
هذا الحزمة الثلاثية الأبعاد الحفر ومركز التصنيع خط آلة مركز مصممة بدقة للعمليات الحفر على H-حزم.يقوم بأداء مهام الحفر على قطع العمل بكفاءة متميزةوتتباهى بدقة التصنيع الاستثنائية وواجهة سهلة الاستخدام، وتقدم هذه المعدات حلًا عالي الأداء لقطاع الهياكل الصلبية.يستخدم على نطاق واسع في الصناعات الرئيسية، بما في ذلك هندسة البناء، البنية التحتية للجسر، تصنيع أعمدة البرج، ومشاريع هيكل الشبكة.
المواصفات:
| معايير شعاع H | الحجم الحد الأقصى عرض × ارتفاع | 1250×600ملم | |
| الحجم الحد الأدنى العرض × الارتفاع | 200×75ملم | ||
| أقصى طول للشعاع | 12000ملم | ||
| الغزل الرئيسي | كمية. | 3 | |
| النموذج | BT2 ملفات | ||
| قوة المحرك | 3x11 كيلوواط | ||
| سرعة الفولاذ | 200~3000 دورة/دقيقة | ||
| أقصى قطر للثقب | φ40 ملم | ||
| قوة المحرك | قوة محرك إمداد الخدمة | 2x3 كيلوواط | |
| قوة محرك الخدمة | 2x3 كيلوواط | ||
| دقة المعالجة | انحراف مسافة الثقب | ثقبين على بعد متر واحد | ± 0.5 |
| قيمة الانحراف المسموح بها تزداد بنسبة ± 0.2 ملم لكل متر إضافي من مسافة الثقب ، والحد الأقصى لا يتجاوز ± 2 ملم | |||
| انحراف الهامش النهائي | ±1.0 ملم | ||
| نظام هيدروليكي | ضغط المضخة الهيدروليكية | 7 مبا | |
| قوة محرك مضخة الزيت | 7كيلوواط | ||
| النظام الكهربائي | طريقة التحكم | PLC | |
| عدد محاور CNC | 7 | ||
| الحجم الإجمالي (L × W × H) | 32000 × 6200 × 4000 | ||
خصائص المنتج
1. هذا الحفر 3D H-شعاع وقطع آلة تتكون أساسا من الجسم الرئيسي، نظام تغذية CNC، ناقل المواد، النظام الكهربائي، النظام الهيدروليكي، نظام التبريد، نظام التشحيم،سلة النفاياتمع هيكل سرير ثابت وتركيب قطعة العمل متحركة ، تم تصميم الآلة بشكل مثالي لمعالجة أشعة H الكبيرة.وهو يتيح الإنتاج المستمر ويعترف بدرجة عالية من الأتمتة.
2يتكون هيكل آلة الحفر من السرير ، وتركيبات طاولة الزحف CNC ، وآليات الدعم ، ووحدات الضغط العليا والجانبية ، وأنظمة الكشف.تتضمن مكونات الطاولة المنزلقة CNC الجانب الثابت، الجانب المتحرك، وطاولة الزحف CNC من الوحدة العليا. تم تصميم مجموعات الطاولة الزحفية خصيصًا لمهمات الحفر H-beam ، وتتضمن لوحة زحف ، قاعدة طاولة زحف ، رأس الغزل ،محور ميكانيكي عالي السرعة، أسطوانة الأدوات، المحرك المتغير التردد، محرك الخدمة، الموجهات الخطية، ومسامير الرصاص.
3يتكون نظام التغذية CNC من أقواس، وسرعات، ورفات، ومحركات الخدمة، ومخففات، ومتحركات. محرك الخدمة يدفع المتحرك، مما يتيح حركة H-شعاع على طول محور X،وبالتالي ضمان تغذية دقيقة وموقع دقيق لقطعة العمل.
4. يتكون ناقل المواد من ناقل التغذية والإخراج. يتضمن ناقل التغذية دعامات ناقل ، أدوات الدعم ، وأجهزة الدفع الجانبية ،مصممة خصيصًا لنقل الفولاذ الفولاذي الملفوف، تسهيل وضع المحور Y من الفراغات، والعمل جنبا إلى جنب مع نظام تغذية CNC لاستكمال عملية تغذية المواد.والتي تتألف من عقدة قنوات المواد وأطواق الدعم، مكرسة لنقل قطع العمل النهائية.
5يستخدم نظام التبريد كل من تقنيات التبريد الداخلية والخارجية، واستخدام ضباب النفط لتبريد فتحة الحفر. هذه الطريقة توفر العديد من الفوائد، بما في ذلك انخفاض استهلاك المبرد،زيادة كفاءة التكاليف، الاستدامة البيئية، والحد من ارتداء على قطعة الحفر.
6يُكلف النظام الهيدروليكي بتشغيل وحدة الضغط العلوية ووحدة الضغط الجانبية وسائط الأدوات والمكونات الأخرى ذات الصلة.
7تم تصميم النظام الهوائي لتوفير الطاقة للمتلاعب، أسطوانة الاختبار، وغيرها من المعدات المماثلة.
8نظام التشحيم يدمج كل من أساليب التشحيم المركزية واليدوية.يتم استخدام التشحيم المركزي بشكل رئيسي للتشحيم في الوقت المناسب والدقيق للدلائل الخطية الأساسية والمسامير الرئيسي.
9. يتضمن نظام التحكم في آلة الأدوات جهاز كمبيوتر مضيف، PLC، ومكونات أخرى ذات صلة. طريقة البرمجة:يتم إنشاء برامج المعالجة عن طريق إدخال رسومات CAD أو معايير المعالجة من خلال واجهة USB أو لوحة مفاتيح. يمكن تخزين هذه البرامج واستردادها وعرضها ونقلها في أي وقت بناءً على أرقام الأجزاء. يسمح النظام بتعديل وتحكم يدوي في معايير المعالجة الفردية ،بالإضافة إلى الأتمتة الكاملة لسلسلة عمل المعالجة بأكملها.
خلال جلسات العرض العينية، والحزمة والصفائح المعدنية CNC الحفر، and shearing machine effectively demonstrates its processing capabilities when working with standard H-beam samples—featuring various flange widths and web thicknesses—as well as channel steel samples in different sizesالعينات المعروضة في هذه التظاهرات تبرز بوضوح قدرة الآلة على تحقيق تحديد موقع الثقب الدقيق، الخيوط الناعمة، وأنماط العلامة الدقيقة،وبالتالي توضح تماما دقة عالية وموثوقية في التطبيقات العملية.
يتم استخدام آلة الحفر والتمييز والقص عالية السرعة CNC H-Beam بشكل رئيسي في منشآت تصنيع الهياكل الصلبة ومشاريع بناء الجسور.داخل ورشة عمل الهياكل الفولاذية، فإنه يضمن معالجة دقيقة لأشعة H المستخدمة في الأطر والهياكل الداعمة، مما يوفر أساسا صلبا لتجميع مستقرة من الهياكل الصلبة.تقوم الآلة بحفر دقة عالية على الحزم H، وتعزيز السلامة الهيكلية للجسور وتمكينها من دعم الأحمال طويلة الأجل بشكل موثوق به.هذه المعدات تقدم دعمًا موثوقًا لهذه القطاعات الحيوية للبنية التحتيةلضمان نجاح تنفيذ المشاريع ذات الصلة.
