تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 1250x600 ملم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 200 × 75 ملم | أقصى طول للشعاع: | 12000 ملم |
| المغزل الرئيسي: | 3 | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 3*11كيلوواط | سرعة المغزل: | 200 3000 دورة / دقيقة |

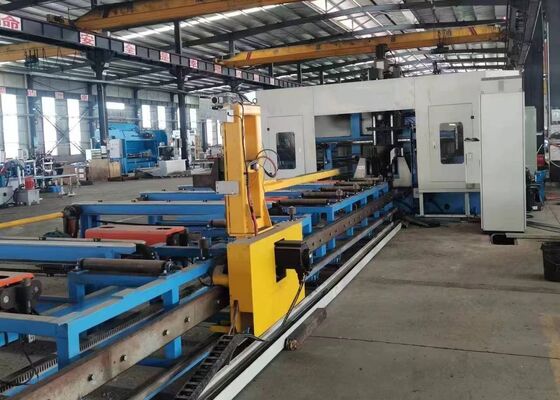

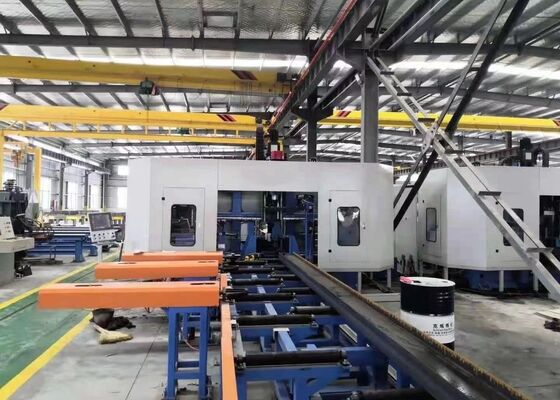

آلة حفر ثلاثية الأبعاد بعارضة CNC بعرض 1250x600 مم وارتفاعها، ومغزل BT40 لتطبيق الهياكل الفولاذية
التطبيق:
تم تصميم مركز التشغيل هذا خصيصًا لعمليات الحفر على العوارض H. يتميز بثلاثة مغازل حفر عالية السرعة والدقة، وينفذ مهام الحفر على قطع العمل بكفاءة ملحوظة. بفضل دقة التشغيل الاستثنائية وواجهة المستخدم البديهية، تمثل هذه المعدات حلاً عالي الأداء في صناعة الهياكل الفولاذية. يتم استخدامه على نطاق واسع في القطاعات الهامة مثل هندسة البناء، والبنية التحتية للجسور، وإنتاج صواري الأبراج، ومشاريع الهياكل الشبكية.
المواصفات:
| معلمة العارضة H | الحد الأقصى للحجم العرض × الارتفاع | 1250x600 مم | |
| الحد الأدنى للحجم العرض × الارتفاع | 200×75 مم | ||
| الحد الأقصى لطول العارضة | 12000 مم | ||
| المغزل الرئيسي | الكمية | 3 | |
| الموديل | BT40 | ||
| قدرة المحرك | 3x11 كيلو واط | ||
| سرعة المغزل | 200～3000 لفة/دقيقة | ||
| الحد الأقصى لقطر الثقب | φ40 مم | ||
| قدرة المحرك | قدرة محرك مؤازر للتغذية | 2x3 كيلو واط | |
| قدرة محرك مؤازر لتحديد المواقع | 2x3 كيلو واط | ||
| دقة المعالجة | انحراف مسافة الثقب | ثقبان ضمن متر واحد | ±0.5 |
| تزداد قيمة الانحراف المسموح بها بمقدار ±0.2 مم لكل متر إضافي من مسافة الثقب، والحد الأقصى لا يتجاوز ±2 مم | |||
| انحراف هامش النهاية | ±1.0 مم | ||
| النظام الهيدروليكي | ضغط المضخة الهيدروليكية | 7 ميجا باسكال | |
| قدرة محرك مضخة الزيت | 7 كيلو واط | ||
| النظام الكهربائي | طريقة التحكم | PLC | |
| عدد محاور CNC | 7 | ||
| الحجم الكلي (الطول × العرض × الارتفاع) | 32000x6200x4000 | ||
ميزات المنتج
1. تتكون آلة الحفر والقطع ثلاثية الأبعاد للعوارض H بشكل أساسي من جسم الآلة الرئيسي، ونظام تغذية CNC، وناقل المواد، والنظام الكهربائي، والنظام الهيدروليكي، ونظام التبريد، ونظام التشحيم، وصندوق النفايات، والمكونات المتكاملة الأخرى. تتميز بهيكل سرير ثابت مع إعداد قطعة عمل متحركة، وهي مناسبة بشكل مثالي لمعالجة العوارض H الكبيرة. وهي تدعم الإنتاج المستمر وتتميز بمستوى عالٍ من الأتمتة.
2. يتكون جسم آلة الحفر من السرير، وتجميعات طاولة الانزلاق CNC، وأجهزة الدعم، ووحدات الضغط العلوية والجانبية، وأنظمة الكشف. تتضمن مكونات طاولة الانزلاق CNC الجانب الثابت والجانب المتحرك وطاولة الانزلاق CNC للوحدة العلوية. تم تصميم تجميعات طاولة الانزلاق خصيصًا لعمليات الحفر على العوارض H، وهي تتكون من لوحة منزلقة، وقاعدة طاولة منزلقة، ورأس المغزل، والمغزل الميكانيكي عالي السرعة، واسطوانة الأداة، ومحرك متغير التردد، والمحرك المؤازر، والأدلة الخطية، والبراغي اللولبية.
3. يتكون نظام تغذية CNC من الأقواس والتروس والرفوف والمحركات المؤازرة والمخفضات والرافعات. يقوم المحرك المؤازر بتشغيل الرافعة، مما يسهل حركة العارضة H في اتجاه X، وبالتالي يضمن التغذية الدقيقة وتحديد المواقع الدقيقة لقطعة العمل.
4. يتكون ناقل المواد من ناقل تغذية داخلية وناقل تغذية خارجية. يتضمن ناقل التغذية الداخلية أقواس الناقل وبكرات الدعم وأجهزة الدفع الجانبية، المصممة خصيصًا لنقل الفراغات الفولاذية المشكلة، وتحقيق تحديد المواقع في اتجاه Y للفراغات، والعمل بالتزامن مع نظام تغذية CNC لإكمال عملية تغذية المواد. يخصص ناقل التغذية الخارجية، المكون من أقواس قناة المواد وبكرات الدعم، لنقل قطع العمل النهائية.
5. يستخدم نظام التبريد طرق تبريد داخلية وخارجية، باستخدام رذاذ الزيت لتبريد الثقب. يوفر هذا النهج العديد من المزايا، بما في ذلك تقليل استهلاك سائل التبريد، وتعزيز كفاءة التكلفة، والاستدامة البيئية، وتقليل تآكل لقمة الحفر.
6. النظام الهيدروليكي مسؤول عن تشغيل جهاز الضغط العلوي، وجهاز الضغط الجانبي، واسطوانة الأداة، والمكونات المرتبطة الأخرى.
7. تم تصميم النظام الهوائي لتزويد الطاقة للرافعة، واسطوانة الاختبار، والمعدات المماثلة الأخرى.
8. يجمع نظام التشحيم بين طرق التشحيم المركزية واليدوية. يستخدم التشحيم المركزي بشكل أساسي لتشحيم الأدلة الخطية الرئيسية والبراغي اللولبية في الوقت المحدد والدقيق.
9. يتكون نظام التحكم في أداة الآلة من جهاز كمبيوتر مضيف و PLC والمكونات الأخرى ذات الصلة. طريقة البرمجة: يتم إنشاء برامج المعالجة عن طريق إدخال رسومات CAD أو معلمات المعالجة عبر واجهة USB أو لوحة المفاتيح. يمكن تخزين هذه البرامج واسترجاعها وعرضها ونقلها في أي وقت بناءً على أرقام الأجزاء. لا يسمح النظام فقط بالتعديل اليدوي والتحكم في معلمات المعالجة الفردية، ولكنه يتيح أيضًا التشغيل الآلي الكامل لعملية المعالجة بأكملها.
أثناء جلسات عرض العينات، تعرض آلة الحفر والتعليم والقص CNC للعوارض والصفائح المعدنية بشكل فعال قدراتها في المعالجة عند العمل مع عينات العوارض H القياسية - والتي تتميز بعروض شفة وسمك شبكة مختلفة - بالإضافة إلى عينات الفولاذ القناة بأحجام مختلفة. تسلط العينات المعروضة في هذه العروض الضوء بوضوح على قدرة المعدات على تحقيق تحديد المواقع الدقيق للثقوب، والخيوط الملولبة السلسة، وأنماط العلامات الدقيقة، وبالتالي إظهار دقتها العالية وموثوقيتها في التطبيقات الواقعية.
تستخدم آلة الحفر والتعليم والقص عالية السرعة CNC H-Beam بشكل أساسي في مصانع تصنيع الهياكل الفولاذية ومشاريع بناء الجسور. في ورش الهياكل الفولاذية، تضمن التشغيل الدقيق للعوارض H المستخدمة في الهياكل وهياكل الدعم، وبالتالي توفير أساس متين للتجميع المستقر للإنشاءات الفولاذية. في تطبيقات بناء الجسور، تقوم الآلة بإجراء حفر عالي الدقة على العوارض H، مما يعزز السلامة الهيكلية للجسور وتمكينها من دعم الأحمال طويلة الأجل بشكل فعال. بفضل الكفاءة التشغيلية الاستثنائية، توفر هذه المعدات دعمًا موثوقًا به لهذه القطاعات الأساسية للبنية التحتية، مما يضمن التنفيذ السلس للمشاريع ذات الصلة.
