تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 1250x600 ملم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 200 × 75 ملم | أقصى طول للشعاع: | 12000 ملم |
| المغزل الرئيسي: | 3 | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 3*11كيلوواط | سرعة المغزل: | 200 3000 دورة / دقيقة |
| إبراز: | آلة حفر الشعاع الحاسوبي الحاسوبي,آلة الحفر ذات قطر فتحة 40 مم,آلة حفر CNC للهياكل الفولاذية,40mm hole diameter drilling machine,steel structure CNC drilling machine |
||

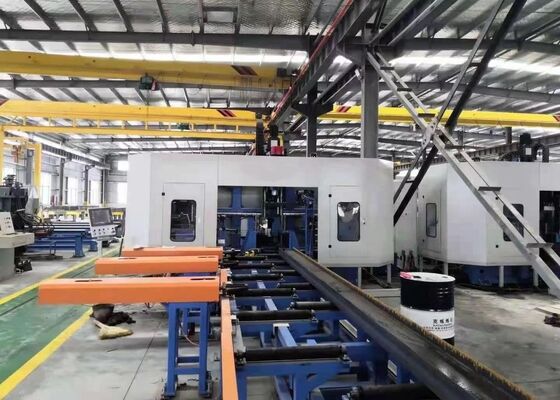

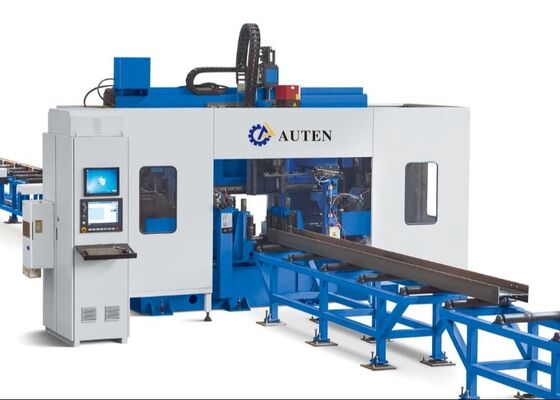

آلة حفر الشعاع CNC BT40 أدوات الحفر قطر الثقب 40mm لتطبيقات الهيكل الصلبي
التطبيق:
مركز التصنيع هذا مصمم خصيصاً لعمليات الحفر على حزم H مجهز بثلاثة أدوات حفر عالية السرعةيقوم بعمليات الحفر على قطع العمل بكفاءة استثنائيةيفتخر هذا المعدات بدقة عالية في التصنيع وقدرات تشغيلية سهلة الاستخدام، وتعمل كحل حاسم عالي الأداء في صناعة الهياكل الفولاذية.يستخدم على نطاق واسع في القطاعات الرئيسية بما في ذلك هندسة البناء، البنية التحتية للجسر، إنتاج أعمدة البرج، ومشاريع هيكل الشبكة.
المواصفات:
| معايير شعاع H | الحجم الحد الأقصى عرض × ارتفاع | 1250×600ملم | |
| الحجم الحد الأدنى العرض × الارتفاع | 200×75ملم | ||
| أقصى طول للشعاع | 12000ملم | ||
| الغزل الرئيسي | كمية. | 3 | |
| النموذج | BT2 ملفات | ||
| قوة المحرك | 3x11 كيلوواط | ||
| سرعة الفولاذ | 200~3000 دورة/دقيقة | ||
| أقصى قطر للثقب | φ40 ملم | ||
| قوة المحرك | قوة محرك إمداد الخدمة | 2x3 كيلوواط | |
| قوة محرك الخدمة | 2x3 كيلوواط | ||
| دقة المعالجة | انحراف مسافة الثقب | ثقبين على بعد متر واحد | ± 0.5 |
| قيمة الانحراف المسموح بها تزداد بنسبة ± 0.2 ملم لكل متر إضافي من مسافة الثقب ، والحد الأقصى لا يتجاوز ± 2 ملم | |||
| انحراف الهامش النهائي | ±1.0 ملم | ||
| نظام هيدروليكي | ضغط المضخة الهيدروليكية | 7 مبا | |
| قوة محرك مضخة الزيت | 7كيلوواط | ||
| النظام الكهربائي | طريقة التحكم | PLC | |
| عدد محاور CNC | 7 | ||
| الحجم الإجمالي (L × W × H) | 32000 × 6200 × 4000 | ||
خصائص المنتج
1هذه آلة حفر حزمة 3D وقطع آلة تتكون أساسا من جسم آلة الرئيسية، نظام تغذية CNC، ناقل المواد، النظام الكهربائي، النظام الهيدروليكي، نظام التبريد،نظام التشحيم، وعلب النفايات وغيرها من المكونات المرتبطة بها. باستخدام هيكل سرير ثابت وتجهيز قطعة العمل متحركة ، فإن آلة الآلة مناسبة للغاية لمعالجة أشعة H على نطاق واسع.يسمح بتشغيل الإنتاج المستمر ويتميز بدرجة عالية من الأتمتة.
2يتكون جسم آلة الحفر من السرير ، وتركيبات طاولة الزحف CNC ، والأجهزة الداعمة ، وأجهزة الضغط العلوية ، وأجهزة الضغط الجانبية ، وأجهزة الكشف.المكونات من طاولة الزحف CNC تشمل الجانب الثابت، الجانب المتحرك ، وطاولة الزحف CNC من الوحدة العليا. تم تصميم مجموعات الطاولة الزحفية خصيصًا لعمليات الحفر H-beam ، وتتكون من لوحة زحف ، وقاعدة طاولة زحف ،عجلة الرأس، محور ميكانيكي عالي السرعة، أسطوانة أداة، محرك تردد متغير، محرك سيرفو، أدلة خطية، ومسامير الرصاص.
3يتكون نظام التغذية CNC من أقواس، وتروس، وقاعدات، ومحركات الخدمة، وخفضات، والمتحركات. محرك الخدمة يدفع المتحرك لتحقيق حركة الاتجاه X من H-شعاع،مما يسمح بتغذية شعاع H ووضع قطعة العمل بدقة.
4يتم تقسيم ناقل المواد إلى ناقل إدخال و ناقل إخراج. يتكون ناقل الإدخال من دعامات ناقل ، أدوات الدعم ، وأجهزة الدفع الجانبية ،مصممة خصيصاً لنقل قطع فولاذية مشفرة، وتحقيق وضع Y- الاتجاه من الفراغات، والتعاون مع جهاز تغذية CNC لاستكمال عملية تغذية المواد.يتم تكوين ناقل التغذية الخارجي من مواد القناة العصا ودورات الدعم، وهي تستخدم خصيصا لنقل قطع العمل النهائية.
5. يتبنى نظام التبريد طرق التبريد الداخلية والخارجية ، مستفيدة من ضباب النفط لتبريد فتحة الحفر. وتشمل مزاياه انخفاض حجم سائل التبريد ، مما يدعم فعالية التكلفة ،الاستدامة البيئية، وتقليل ارتداء قطعة الحفر.
6النظام الهيدروليكي هو المسؤول عن إمداد الطاقة إلى جهاز الضغط العلوي، جهاز الضغط الجانبي، أسطوانة الأداة، ومكونات أخرى ذات صلة.
7تم تصميم النظام الهوائي لتوفير الطاقة للمتلاعب، أسطوانة الاختبار، والمعدات المكافئة.
8يستخدم نظام التشحيم مزيجا من التشحيم المركزي والتشحيم اليدوي.يتم تطبيق التشحيم المركزي في المقام الأول للتشحيم المؤقت والكمي للدلائل الخطية الرئيسية والمسامير الرئيسي.
9. يتكون نظام التحكم في آلة الجهاز من جهاز كمبيوتر مضيف، PLC، وغيرها من المكونات المرتبطة بها. طريقة البرمجة:يتم إنشاء برامج المعالجة عن طريق إدخال رسومات CAD أو معايير المعالجة من خلال واجهة USB أو لوحة مفاتيحيمكن تخزين برامج المعالجة هذه واستردادها وعرضها ونقلها في أي وقت وفقًا لأرقام الأجزاء.أداة الآلة ليست قادرة فقط على تحقيق ضبط يدوي والتحكم في معايير المعالجة الفردية ولكن أيضا قادرة على تحقيق التحكم الآلي بالكامل لسلسلة العمل المعالجة بأكملها.
خلال جلسات العرض العينية، والحزمة والصفائح المعدنية CNC الحفر، and shearing machine can adequately showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—and channel steel samples of diverse dimensionsتُظهر العينات المقدمة في هذه العروض التوضيحية بوضوح قدرة المعدات على تحقيق تحديد موقع الثقب بدقة، والخيوط المزدوجة السلسة، وأنماط العلامة المتميزة،وبالتالي تعكس تماما دقة عالية وموثوقية في سيناريوهات التطبيق العملي.
يتم استخدام آلة الحفر والتمييز والقص عالية السرعة CNC H-Beam بشكل رئيسي في منشآت تصنيع الهياكل الصلبة ومشاريع بناء الجسور.أنها توفر معالجة دقيقة لأشعة H المطبقة في الهياكل الإطارية والدعميةفي سيناريوهات بناء الجسور،المعدات تجري عمليات الحفر بدقة عالية على الحزم H. هذا لا يزيد فقط من استقرار البنية للجسور ولكن أيضا تمكنهم من تحمل بشكل فعال الأحمال طويلة الأجلمع كفاءة تشغيلية ممتازة ، تقدم الآلة دعمًا موثوقًا لهذه القطاعات الأساسية للبنية التحتية وتضمن التقدم السلس للمشاريع ذات الصلة.
