طريقة التحكم PLC خط آلة الحفر والقص ثلاثية الأبعاد I Beam CNC 3×11KW قوة المحرك

طريقة التحكم في PLC CNC 3D I Beam Drilling Shearing Machine Line 3 × 11KW قوة المحرك

التطبيق:

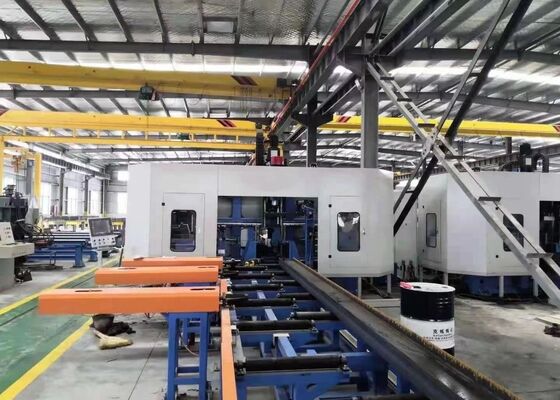

مركز التصنيع هذا مصمم خصيصاً لعمليات الحفر على الحزم H مجهز بثلاثة أدوات حفر عالية السرعةيقوم بتنفيذ إجراءات الحفر على قطع العمل بكفاءة متميزةمع وجود دقة عالية في التصنيع ووظائف عملية بديهية ، هذه المعدات تعمل كحل أساسي عالي الأداء داخل صناعة الهياكل الصلبة.يتم تطبيقها على نطاق واسع في القطاعات الأساسية مثل هندسة البناء، البنية التحتية للجسر، تصنيع أعمدة البرج، ومشاريع هيكل الشبكة.

المواصفات:

خصائص المنتج

1تتكون هذه الأداة الآلية في المقام الأول من جسم الآلة الرئيسية، نظام تغذية CNC، ناقل المواد، النظام الكهربائي، النظام الهيدروليكي، نظام التبريد، نظام التشحيم، صندوق النفايات،ومكونات أخرىاعتمادا على هيكل سرير ثابت وتكوين قطعة العمل متحركة، آلة آلة مناسبة جدا لمعالجة أشعة H على نطاق واسع.يسهل عمليات الإنتاج المستمر ويتميز بمستوى عال من الأتمتة.

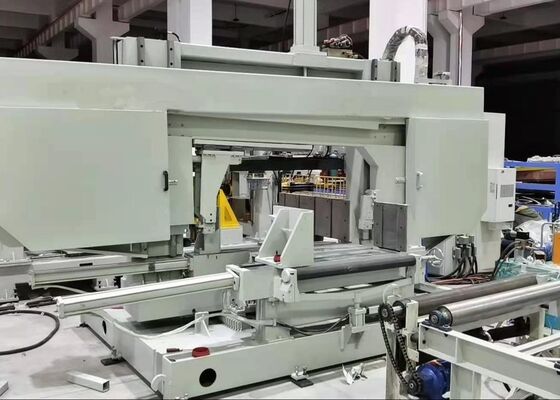

2تتألف جسد آلة الحفر من السرير ، وتركيبات طاولة الزحف CNC ، والأجهزة الداعمة ، وأجهزة الضغط العلوية ، وأجهزة الضغط الجانبية ، وأجهزة الكشف.المكونات من طاولة الزحف CNC تشمل الجانب الثابت، الجانب المتحرك ، وطاولة الزحف CNC من الوحدة العليا. تتكون مجموعات الطاولة الزحفية من لوحة زحفية ، وقاعدة طاولة زحفية ، ومؤشر رأس الغزل ، وغزل ميكانيكي عالي السرعة ،أسطوانة أداة، محرك تردد متغير، محرك خدمة، أدلة خطية، ومسامير الرصاص، والتي تم تصميمها خصيصا لحفر H-شعاع.

3. يتكون نظام تغذية CNC من أقواس ، وسرعات ، ومرفقات ، ومحركات سيرفو ، ومقللات ، ومناظرات. يدفع محرك سيرفو المنظّم لتحريك H-شعاع في اتجاه X ،تمكين تغذية شعاع H وتحديد موقع قطعة العمل بدقة.

4يتم تصنيف ناقل المواد إلى ناقل إدخال ومحمول خارج. يتكون ناقل الإدخال من دعامات ناقل، أدوات الدعم، وأجهزة الدفع الجانبية،مصممة لحمل قطع فولاذية مشفرة، وضع الفراغات في الاتجاه Y، وتنسيق مع جهاز تغذية CNC لتغذية المواد.تستخدم خصيصاً لنقل قطع العمل النهائية.

5يستخدم نظام التبريد طرق التبريد الداخلية والخارجية، باستخدام ضباب النفط لتبريد فتحة الحفر. وتشمل مزاياه الحد الأدنى من حجم المبرد، مما يسهم في كفاءة التكلفة،الصداقة للبيئة، والحد من ارتداء قطعة الحفر.

6يستخدم النظام الهيدروليكي لتزويد جهاز الضغط العلوي، جهاز الضغط الجانبي، أسطوانة الأداة، وغيرها من المكونات ذات الصلة.

7تم تصميم النظام الهوائي لتوفير الطاقة للمتلاعب، أسطوانة الاختبار، والمعدات المماثلة.

8يستخدم نظام التشحيم مزيجا من التشحيم المركزي والتشحيم اليدوي.يتم استخدام التشحيم المركزي في المقام الأول للتشحيم المؤقت والكمي للدلائل الخطية الرئيسية والمسامير الرئيسي.

9يتكون نظام التحكم في آلة الأدوات من جهاز كمبيوتر مضيف، PLC، ومكونات أخرى مرتبطة بها. طريقة البرمجة:يتم إنشاء برامج المعالجة عن طريق إدخال رسومات CAD أو معايير المعالجة عبر واجهة USB أو لوحة مفاتيحيمكن تخزين برامج المعالجة هذه واستردادها وعرضها والتواصل في أي وقت بناءً على أرقام الأجزاء.أداة الماكينة قادرة ليس فقط على تحقيق ضبط يدوي والتحكم في معايير المعالجة الفردية ولكن أيضا تحقيق التحكم الآلي بالكامل لسلسلة العمل المعالجة بأكملها.

خلال جلسات العرض العينية، والحزمة والصفائح المعدنية CNC الحفر، and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsالعينات المعروضة في هذه التظاهرات توضح بوضوح قدرة المعدات على تحقيق تحديد موقع الثقب بدقة ، والخيوط الناعمة والأنماط الواضحة للرسم ،وبالتالي تعكس تماما دقة عالية وموثوقية في سيناريوهات التطبيق العملي.

يتم استخدام آلة الحفر والتمييز والقص عالية السرعة CNC H-Beam بشكل أساسي في مصانع تصنيع الهياكل الصلبة ومشاريع بناء الجسور.أنها توفر معالجة دقة لأشعة H المستخدمة في الهياكل الإطارية والدعمية، مما يضع أساساً متيناً لتجميع الهياكل الصلبة بشكل مستقر. في سيناريوهات بناء الجسور،ينفذ المعدات عمليات الحفر بدقة عالية على الحزم H.هذا لا يحسن فقط استقرار البنية للجسور ولكن أيضا تمكنهم من تحمل الأحمال طويلة الأجل بفعاليةمع كفاءة تشغيلية ممتازة، توفر الآلة دعمًا موثوقًا لهذه القطاعات الأساسية للبنية التحتية وتضمن التقدم السلس للمشاريع ذات الصلة.
