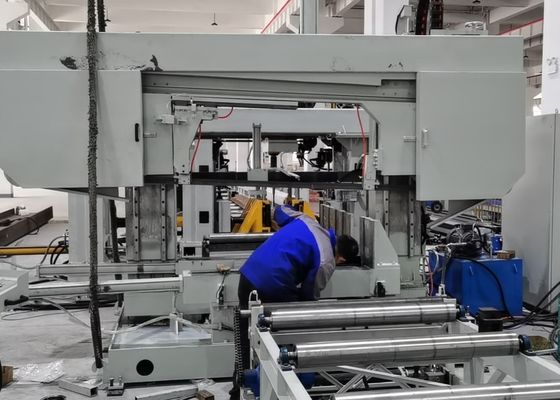

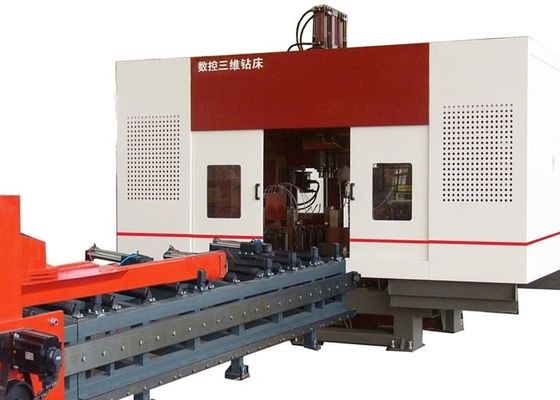

آلة حفر وتشكيل ثلاثية الأبعاد باستخدام الحاسوب (CNC) بعرض 1250x600 مم كحد أقصى، وخط حفر شعاعي، بقطر ثقب أقصى 40 مم

1250x600mm الحجم الأقصى العرض X الارتفاع CNC 3D حزمة حفر آلة خط 40mm أقصى قطر الثقب

التطبيق:

مركز التصنيع هذا مصمم في المقام الأول للعمليات الحفر على H-شعاع.يقوم بإجراء عمليات الحفر على قطع العمل بكفاءة استثنائيةيفتخر المعدات بدقة التصنيع المتفوقة والتشغيل سهل الاستخدام ، وهي بمثابة حل لا غنى عنه عالي الأداء في قطاع الهياكل الصلبية.يستخدم على نطاق واسع في الصناعات الرئيسية بما في ذلك هندسة البناء، البنية التحتية للجسر، تصنيع أعمدة البرج، ومشاريع هيكل الشبكة.

المواصفات:

خصائص المنتج

1تتكون هذه الأداة الآلية بشكل رئيسي من جسم الآلة الرئيسية، نظام تغذية CNC، ناقل المواد، النظام الكهربائي، النظام الهيدروليكي، نظام التبريد، نظام التشحيم، صندوق النفايات وأجزاء أخرى.الأداة الآلية تتبنى بنية سرير ثابتة وهيكل قطعة العمل متحركة، وهو مناسب لمعالجة الفولاذ H-شكل كبيرة، هو مريح لإنتاج مستمر، ولها درجة عالية من الأتمتة.

2يتكون جسم آلة الحفر من السرير ، مكونات طاولة الزحف CNC ، جهاز دعم ، جهاز الضغط العلوي ، جهاز الضغط الجانبي ، جهاز الكشف وهلم جرا.أجزاء من الطاولة المنزلقة التحكم العددي هي الجانب الثابت، الجانب المتحرك والوحدة العليا من الطاولة المنزلقة للتحكم العددي. تتكون مكونات الطاولة المنزلية من لوحة مزلقة ومقعد طاولة مزلق ، ومواد الرأس ، ودوار ميكانيكي عالي السرعة ،أسطوانة أداة، محرك تحويل التردد، محرك خدمة، دليل خطي، خرطوشة رصاص، الخ، والتي تستخدم لحفر الصلب H-شكل.

3يتكون نظام التغذية CNC من العصا، معدات، رف، محرك الخدمة، خفض ومعامل.محرك الخدمة يدفع المتحكم لدفع الصلب على شكل H للتحرك في اتجاه X لتغذية الصلب على شكل H، والتي يمكن أن تحقق وضع دقيق للقطعة.

4يتم تقسيم ناقل المواد إلى ناقل تغذية المواد ومحمول تغذية خارجية. يتكون ناقل التغذية من دعم ناقل ، وسلسلة دعم ، وجهاز دفع جانبي ، إلخ.والذي يستخدم لنقل الفولاذ الملفوف، وضع الفولاذ الفارغ الملفوف في اتجاه Y والتعاون مع جهاز تغذية CNC لتغذية.,والتي تستخدم لنقل القطعة النهائية.

5يستخدم نظام التبريد طرق التبريد الداخلية والخارجية لتبريد فتحة الحفر بضباب النفط. مزاياه هي أن كمية سائل التبريد صغيرة، وتوفير التكاليف، وصديقة للبيئة،ويمكن أن تقلل من ارتداء قطعة الحفر.

6يستخدم النظام الهيدروليكي لتوفير الطاقة لجهاز الضغط العلوي، جهاز الضغط الجانبي، أسطوانة السكين، الخ.

7يستخدم النظام الهوائي لتوفير الطاقة للمتلاعبين، أسطوانات الاختبار، الخ.

8يستخدم نظام التشحيم مزيجا من التشحيم المركزي والتشحيم اليدوي.يتم استخدام التشحيم المركزي بشكل رئيسي للتشحيم الزمني والكمي للدلائل الخطية الرئيسية والمسامير الرئيسي.

9يتكون نظام التحكم في آلة الجهاز من جهاز كمبيوتر مضيف، PLC وهلم جرا. طريقة البرمجة:إدخال رسومات CAD أو معالم المعالجة من خلال واجهة USB أو لوحة مفاتيح لتوليد برنامج المعالجةيمكن تخزين برنامج المعالجة واستدعائه وعرضه وتواصله في أي وقت وفقًا لرقم الجزء.أداة الآلة لا يمكن أن تدرك فقط ضبط يدوي والتحكم في كل معيار المعالجة، ولكن أيضا تحقيق معالجة التحكم التلقائي من العملية بأكملها.

في جلسات العرض العينية، والحزمة والصفائح المعدنية الحاسوبية الحاسوبية الحفر، and shearing machine can effectively showcase its processing capabilities when operating on standard H-beam samples—featuring varying flange widths and web thicknesses—as well as channel steel samples of diverse dimensionsتظهر العينات المعروضة خلال هذه العروض التجريبية بوضوح قدرة المعدات على تحقيق تحديد موقع الحفر بدقة ، والخيوط الناعمة والأنماط القابلة للقراءة ،وبالتالي تجسد تماما دقة عالية وموثوقية في سيناريوهات تطبيق العالم الحقيقي.

يتم استخدام آلة الحفر والتمييز والقص عالية السرعة CNC H-Beam بشكل أساسي في مرافق تصنيع الهياكل الفولاذية ومبادرات بناء الجسور.داخل ورشة عمل الهياكل الفولاذية، فإنه يوفر معالجة دقة لأشعة H المستخدمة في الهياكل الإطارية والدعمية، وبالتالي إنشاء أساس متين لتجميع مستقرة من الهياكل الصلبة.في سياقات بناء الجسور، تقوم المعدات بعمليات حفر عالية الدقة على الحزم H.هذا لا يزيد فقط من استقرار البنية للجسور ولكن أيضا تمكنهم من تحمل بشكل فعال الأحمال طويلة الأجل.يفتخر بكفاءة تشغيلية استثنائية، توفر الآلة دعمًا موثوقًا لهذه القطاعات الحيوية للبنية التحتية وتضمن التقدم السلس للمشاريع ذات الصلة.
