تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 500 × 500 مم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 100 × 100mm | طول الشعاع: | 2000 ～ 13000mm |
| قناة الصلب: | 10#～ 40# | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 11 كيلو واط | سرعة المغزل: | 100 ～ 3000 ص/دقيقة |
| إبراز: | آلة حفر الحزم CNC عالية السرعة,آلة الحفر الحاسوبية من سلسلة BHD,آلة الحفر بالشعاع 100-3000r/min,BHD Series CNC drilling machine,beam drilling machine 100-3000r/min |
||

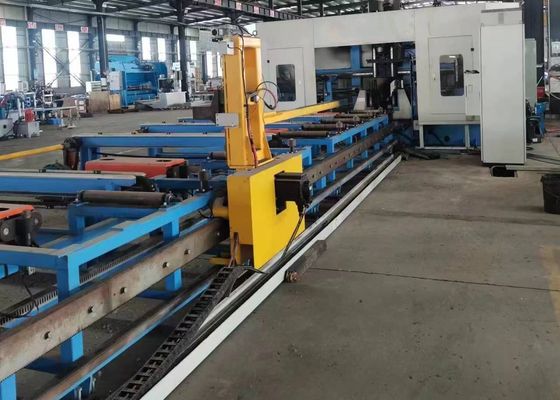

3 مجلة الأدوات BHD سلسلة CNC عالية السرعة حفر آلة للشعاع 100-3000r/min سرعة الفولاذ
التطبيق:
تم تصميم خط آلة حفر وقطع الحزمة H CNC بشكل أساسي لحفر والنقر والتمييز والتمييز للحزمة H ، والحديد القناة ، والحديد الزاوية ، وأنواع أخرى من مواد الصلب.يجد تطبيقًا واسعًا في قطاعات الهياكل الصلبية، بما في ذلك البناء، وبناء المرآب، وتصنيع البرج، ومشاريع هيكل الشبكة.
المواصفات:
|
النموذج |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
H عرض الشعاع النطاق(ملم) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
H ارتفاع العجلة النطاق(ملم) |
100~500 | 100~500 | 100~500 | 100~600 |
|
فولاذ القناة نطاق العرض(ملم) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
فولاذ القناة نطاق الارتفاع(ملم) |
100~250 | 100~250 | 100~250 | 100~300 |
|
الحد الأقصى لقطع العمل السماكة(ملم) |
40 | 40 | 80 | 80 |
|
الحد الأقصى لقطع العمل الطول (م) |
12 أو 15 (اختياري) | |||
|
محور الحفر كم من الوقت؟ |
إجمالي 3 أسفل، واحد أسفل على الوحدة العلوية، الجانب الأيسر والجانب الأيمن على التوالي |
|||
|
فتحة الغزل ضيق |
BT40 | BT40 | BT40 | BT40 |
|
الحفر قطر (ملم) |
40 | 40 | 40 | 40 |
|
محرك العجلة الطاقة (كيلوواط) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
سرعة الفولاذ (r/min) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
إطعام الغزل السرعة(m/min) |
0~10 | 0~10 | 0~10 | 0~10 |
|
تغذية المحور X السرعة(m/min) |
0~40 | 0~20 | 0~20 | 0~20 |
|
كمية الأداة مجلة |
3 | 3 | 3 | 3 |
|
مجلة الأدوات النوعوالقدرة |
نوع الصف، 3x4 (اختياري) | |||
|
وحدة العلامة (اختياري) |
طباعة القرص، 36 characters، size character Φ10mm |
|||
| نظام CNC |
ألمانيا ، اليابان ، الصين |
|||
| طريقة التبريد | تبريد رش، تبريد داخلي + تبريد خارجي | |||
|
الجهاز ككل الحجم (m) |
حوالي 32x5x3.5 | حوالي 33x5.5x3.5 | حوالي 33x5.5x3.5 | حوالي 33x6x3.5 |
| الطاقة الإجمالية (كيلوواط) | حوالي 55 | حوالي 55 | حوالي 60 | حوالي 60 |
يمكن تعديل و تغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة.
1أداة حفر أساسية ومتخصصة مصممة لصناعة الهياكل الصلبية
2قادرة على حفر الثقوب على ثلاثة أسطح من H-حزم وأحواض القناة في وقت واحد، وتوفير دقة عالية وكفاءة.
3مجهزة بـ 7 محاور CNC ، تقوم تلقائيًا بتنفيذ عمليات التغذية والوضع الدقيقة.
4يدعم التعرف على رسومات قطعة العمل AUTOCAD و DSTV ، ويمكن تحويلها إلى برامج التصنيع.
خصائص المنتج
1تستهلك آلية تغذية المعدات نظام تشبيك وتغذية على أساس عربة CNC.هذا التكوين المتقدم لا يسمح فقط نقل المواد السريعة لتلبية احتياجات الإنتاج الفعال ولكن أيضا يضمن دقة تحديد المواقع استثنائية، مما يضع أساسًا متينًا لعمليات التصنيع اللاحقة المستقرة والدقيقة.
2يتم استخدام ثلاثة أدوات بطاقة BT40 عالية السرعة للعمليات الحفر على ثلاثة أسطح من H-شعاع.وسرعة دوران الغزل يمكن أن تصل إلى 3000rpm، مما يضمن كفاءة معالجة عالية وأداء الحفر الممتاز. بالإضافة إلى ذلك ، يتم نقل الشرائح التي يتم إنشاؤها أثناء عملية الحفر عبر ناقل شرائح من نوع سلسلة.
3نظام التبريد يتبنى تقنية تبريد الضباب، وتدمج وظائف التبريد الداخلية والخارجية.يتم تجهيز كل مربع محور الحفر مع فوهة تبريد خارجية مخصصة ومكونات تبريد داخلية، مما يسمح بالاختيار على أساس متطلبات الحفر المحددة. يمكن استخدام التبريد الداخلي والخارجي بشكل مستقل أو في وقت واحد.
4يمكن تكوين نظام تغيير الأدوات التلقائي (ATC) بناءً على متطلبات العميل. هذا النظام يلغي الحاجة إلى استبدال الأدوات يدويًا.وبالتالي توفير وقت التشغيل وتعزيز كفاءة العمل بشكل عام.
خلال جلسات العرض العينية، والحزمة والصفائح المعدن CNC الحفر، والتمييز، and shearing machine can effectively demonstrate its processing capabilities when operating on standard H-beam samples—with different flange widths and web thicknesses—and channel steel samples of various dimensionsالعينات المعروضة في هذه العروض توضح بوضوح قدرة آلة الآلة على تحقيق تحديد موقع الثقب بدقة ، والخيوط الناعمة والأنماط الواضحة للرسم ،وبالتالي تعكس تماما دقة عالية وموثوقية في سيناريوهات التطبيق العملي.
يتم تطبيق آلة الحفر والتمييز والقص عالية السرعة CNC H-Beam بشكل رئيسي في ورش عمل الهياكل الصلبة ومشاريع بناء الجسور.يقوم بتصنيع الدقة على الحزم H المستخدمة في الأطر والهياكل الداعمة، مما يضع أساسًا متينًا لتجميع الهياكل الفولاذية المستقرة. في سيناريوهات بناء الجسور ، فإنه يؤدي عمليات الحفر عالية الدقة على الحزم H ؛هذا لا يساعد فقط على تحسين استقرار البنية للجسور ولكن أيضا تمكنهم من تحمل الأحمال على المدى الطويل بشكل فعالمع الكفاءة التشغيلية العالية ، توفر الآلة دعمًا موثوقًا لهذه المجالات الأساسية للبنية التحتية وتضمن التقدم السلس للمشاريع ذات الصلة.
