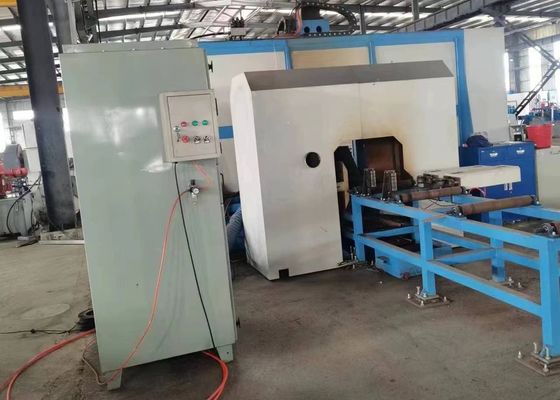

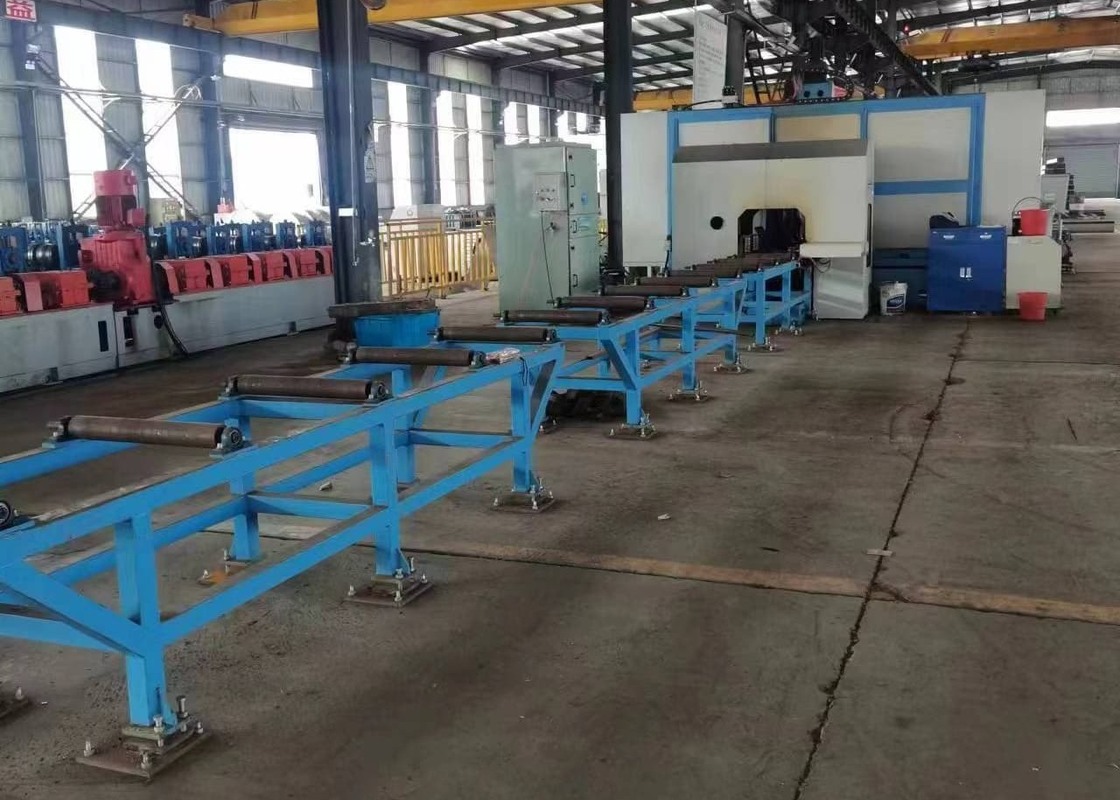

آلة حفر وقص وصفائح الفولاذ CNC من طراز BHD500 مع 3 مجلات أدوات، آلة حفر العوارض
التطبيق:
تم تصميم معدات التثقيب والحفر ووضع العلامات CNC هذه بشكل أساسي لأداء عمليات الحفر والنقر ووضع العلامات والتسجيل على الفولاذ بما في ذلك الفولاذ على شكل حرف H والفولاذ على شكل قناة والفولاذ الزاوي. يتم تطبيقه على نطاق واسع عبر صناعات الهياكل الفولاذية مثل بناء المباني وبناء المرائب وتصنيع الأبراج وهندسة الهياكل الشبكية.
المواصفات:
|
الموديل |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
عرض العارضة H النطاق (مم) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
ارتفاع العارضة H النطاق (مم) |
100~500 | 100~500 | 100~500 | 100~600 |
|
الفولاذ على شكل قناة نطاق العرض (مم) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
الفولاذ على شكل قناة نطاق الارتفاع (مم) |
100~250 | 100~250 | 100~250 | 100~300 |
|
الحد الأقصى لقطعة العمل السماكة (مم) |
40 | 40 | 80 | 80 |
|
الحد الأقصى لقطعة العمل الطول (م) |
12 أو 15 (اختياري) | |||
|
عمود الدوران للحفرالكمية |
إجمالي 3 أعمدة دوران، عمود دوران واحد على الوحدة العلوية،الجانب الأيسر والجانب الأيمنعلى التوالي |
|||
|
فتحة عمود الدوران المدبب |
BT40 | BT40 | BT40 | BT40 |
|
الحد الأقصى للحفر القطر (مم) |
40 | 40 | 40 | 40 |
|
محرك عمود الدورانالطاقة (kW) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
سرعة عمود الدوران (دورة في الدقيقة) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
تغذية عمود الدوران السرعة (م/دقيقة) |
0~10 | 0~10 | 0~10 | 0~10 |
|
تغذية المحور Xالسرعة (م/دقيقة) |
0~40 | 0~20 | 0~20 | 0~20 |
|
كمية الأداةالمجلة |
3 | 3 | 3 | 3 |
|
مجلة الأدوات النوعوالسعة |
نوع الصف، 3x4 (اختياري) | |||
|
وحدة وضع العلامات (اختياري) |
الكتابة على القرص، 36 حرفًا، حجم الحرف Φ10 مم |
|||
| نظام CNC |
سيمنز الألمانية، باناسونيك اليابانية، INVT الصينية |
|||
| طريقة التبريد | تبريد بالرش، تبريد داخلي + تبريد خارجي | |||
|
إجماليالحجم (م) |
حوالي 32x5x3.5 | حوالي 33x5.5x3.5 | حوالي 33x5.5x3.5 | حوالي 33x6x3.5 |
| إجمالي الطاقة (kW) | حوالي 55 | حوالي 55 | حوالي 60 | حوالي 60 |
يمكن تعديل المعلمات المذكورة أعلاه وتغييرها وفقًا لمتطلبات العميل المحددة.
1. معدات حفر أساسية ومتخصصة لصناعة الهياكل الفولاذية للمباني.
2. قادرة على حفر ثقوب على ثلاثة أسطح من العوارض H والفولاذ على شكل قناة في وقت واحد، وتتميز بدقة عالية وكفاءة عالية.
3. مزودة بـ 7 محاور CNC، والتي تنجز تلقائيًا التغذية والتموضع الدقيقين.
4. قادرة على التعرف على رسومات قطعة العمل AUTOCAD و DSTV، وتحويلها إلى برامج تشغيل.
ميزات المنتج
1. يمكن تجهيز آلة وضع العلامات الهيدروليكية على القرص اختياريًا. يتم تحديد موضع القرص عبر محرك سيرفو ويمكنه وضع علامة على 36 حرفًا مختلفًا بسرعة.
2. تحل وظائف الكتابة والنقر التلقائي محل الكتابة اليدوية التقليدية. يمكن استخدام أدوات الكتابة لوضع علامات على مواضع اللوحة لعملية اللحام التالية على حواف وأجزاء العوارض H، مما يوفر الوقت والجهد مع تحسين الدقة. يمكن أيضًا إجراء التنصت على حواف وأجزاء العوارض H، مما يحسن بشكل كبير كفاءة الإنتاج.
3. يتم إكمال تثبيت قطعة العمل أثناء التغذية والمعالجة، والرفع الطولي للمشبك والتثبيت الجانبي، وتثبيت المشبك وفكه بواسطة النظام الهيدروليكي، مما يضمن موثوقية المعدات أثناء التشغيل.
4. يتكون نظام التحكم من جهاز كمبيوتر مضيف و PLC، مع مكونات رئيسية من العلامات التجارية العالمية الشهيرة. تسمح طرق البرمجة المتعددة للمشغلين بتحرير البرامج المختلفة بسهولة. يمكن استيراد بيانات التصميم الهيكلي التي تم إنشاؤها بواسطة أنظمة AutoCAD أو TEKLA Structures التابعة لجهات خارجية، مثل ملفات DXF و DSTV.
في سياق أنشطة عرض العينات، تكون آلة الحفر ووضع العلامات والقص المعدنية للصفائح الفولاذية CNC قادرة على عرض أداء المعالجة الخاص بها بشكل فعال أثناء التشغيل على عينات العوارض H القياسية (التي تتميز بعروض مختلفة للحواف وسماكات الويب) بالإضافة إلى عينات الفولاذ على شكل قناة بأبعاد متنوعة. تُظهر العينات المعروضة في هذه العروض التوضيحية بوضوح قدرة أداة الآلة على تحقيق تحديد المواقع الدقيقة للثقوب، والخيوط الملولبة السلسة، وأنماط وضع العلامات المقروءة - وبالتالي تجسد بشكل كامل دقتها العالية وموثوقيتها في سيناريوهات التطبيق الواقعية.
تُستخدم آلة الحفر ووضع العلامات والقص للعوارض H عالية السرعة CNC بشكل أساسي في ورش الهياكل الفولاذية ومبادرات بناء الجسور. داخل ورش الهياكل الفولاذية، تجري عمليات تشغيل دقيقة على العوارض H المستخدمة للأطر وهياكل الدعم، وبالتالي بناء أساس متين للتجميع المستقر للهياكل الفولاذية. في سياقات بناء الجسور، تنفذ أعمال حفر عالية الدقة على العوارض H - وهذا لا يساعد فقط في تحسين السلامة الهيكلية للجسور ولكنه يمكّنها أيضًا من تحمل الأحمال طويلة الأجل بشكل فعال. من خلال امتلاك كفاءة تشغيلية عالية، توفر الآلة دعمًا موثوقًا به لهذه المجالات الأساسية للبنية التحتية، مما يحمي التقدم السلس للمشاريع ذات الصلة.
