تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 500 × 500 مم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 100 × 100mm | طول الشعاع: | 2000 ～ 13000mm |
| قناة الصلب: | 10#～ 40# | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 11kw | سرعة المغزل: | 100 ～ 3000 ص/دقيقة |

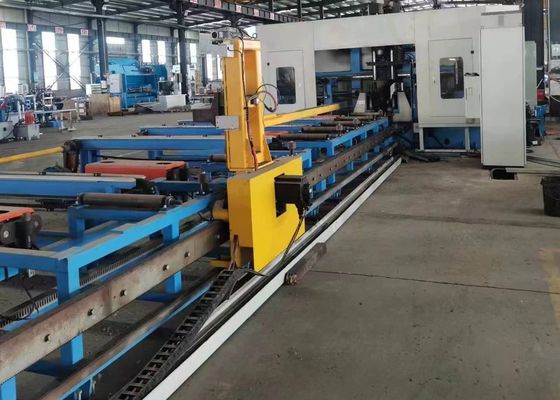

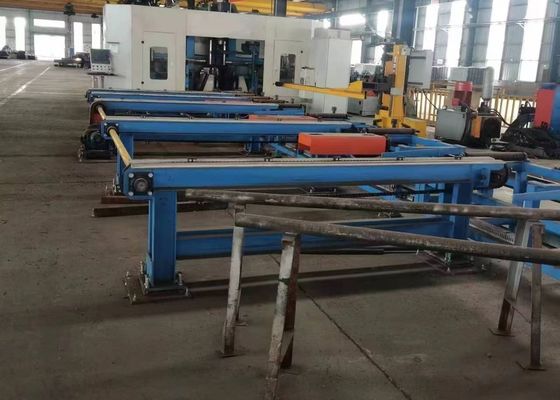

100-500 مم نطاق عرض العارضة H سلسلة BHD آلة حفر CNC سرعة تغذية المغزل 0-10 م/دقيقة
التطبيق:
تُستخدم بشكل أساسي لحفر، والتنصت، ووضع العلامات، وتسجيل الفولاذ على شكل H، والفولاذ على شكل قناة، والفولاذ الزاوي، وغيرها من أنواع الفولاذ. تُستخدم على نطاق واسع في صناعات الهياكل الفولاذية مثل المباني والمرائب والأبراج وهياكل الشبكات.
المواصفات:
|
الموديل |
BHD500/3 | BHD700/3 | BHD1000/3 | BHD1250/3 |
|
عرض العارضة H النطاق (مم) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
ارتفاع العارضة H النطاق (مم) |
100~500 | 100~500 | 100~500 | 100~600 |
|
الفولاذ على شكل قناة نطاق العرض (مم) |
100~500 | 100~700 | 100~1000 | 100~1250 |
|
الفولاذ على شكل قناة نطاق الارتفاع (مم) |
100~250 | 100~250 | 100~250 | 100~300 |
|
الحد الأقصى لقطعة الشغل السماكة (مم) |
40 | 40 | 80 | 80 |
|
الحد الأقصى لقطعة الشغل الطول (م) |
12 أو 15 (اختياري) | |||
|
مغزل الحفر الكمية |
إجمالي 3 مغازل، مغزل واحد على الوحدة العلوية، الجانب الأيسر والأيمن على التوالي |
|||
|
فتحة المغزل المدبب |
BT40 | BT40 | BT40 | BT40 |
|
الحد الأقصى للحفر القطر (مم) |
40 | 40 | 40 | 40 |
|
محرك المغزل الطاقة (كيلو واط) |
11 | 11/ 15 | 11/ 15 | 11/ 15 |
|
سرعة المغزل (دورة في الدقيقة) |
100~3000 | 100~3000 | 100~3000 | 100~3000 |
|
تغذية المغزل السرعة (م/دقيقة) |
0~10 | 0~10 | 0~10 | 0~10 |
|
تغذية المحور X السرعة (م/دقيقة) |
0~40 | 0~20 | 0~20 | 0~20 |
|
كمية أداة المخزن |
3 | 3 | 3 | 3 |
|
مخزن الأدوات النوعوالسعة |
نوع الصف، 3x4 (اختياري) | |||
|
وحدة وضع العلامات (اختياري) |
الكتابة القرصية، 36 حرفًا، حجم الحرف Φ10 مم |
|||
| نظام CNC |
سيمنز الألمانية، باناسونيك اليابانية، INVT الصينية |
|||
| طريقة التبريد | تبريد بالرش، تبريد داخلي + تبريد خارجي | |||
|
الحجم الكلي للآلة الحجم (م) |
حوالي 32x5x3.5 | حوالي 33x5.5x3.5 | حوالي 33x5.5x3.5 | حوالي 33x6x3.5 |
| إجمالي الطاقة (كيلو واط) | حوالي 55 | حوالي 55 | حوالي 60 | حوالي 60 |
يمكن تعديل وتغيير المعلمات المذكورة أعلاه وفقًا لمتطلبات العميل المحددة.
1. معدات الحفر الضرورية والخاصة لصناعة الهياكل الفولاذية للمباني.
2. حفر الثقوب على ثلاثة أسطح على العوارض H والقنوات في نفس الوقت، بدقة عالية وكفاءة عالية.
3. 7 محاور CNC، تكمل تلقائيًا التغذية والتموضع الدقيقين.
4. يمكنها التعرف على رسومات قطعة العمل AUTOCAD و DSTV وتحويلها إلى برامج تشغيل.
ميزات المنتج
1. تعتمد آلية التغذية على تثبيت وعربة CNC مع سرعة عالية ودقة في التموضع.
2. يتم استخدام ثلاثة مغازل BT40 عالية السرعة لحفر الأوجه الثلاثة للعوارض H. تعتمد لقمة حفر كربيد، يمكن أن تصل سرعة دوران المغزل إلى 3000 دورة في الدقيقة. كفاءة المعالجة عالية وتأثير الحفر جيد. سيتم نقل الرقائق التي تحدث أثناء الحفر بواسطة ناقل الرقائق من النوع المتسلسل.
3. يعتمد نظام التبريد على تبريد الضباب، والذي يتمتع بوظائف التبريد الداخلي والتبريد الخارجي. تم تجهيز كل صندوق مغزل حفر بفوهة تبريد خارجية خاصة به وموصل تبريد داخلي، والذي يمكن تحديده وفقًا لاحتياجات الحفر. يمكن استخدام التبريد الداخلي والتبريد الخارجي بشكل منفصل أو في وقت واحد.
4. يمكن تجهيز نظام تغيير الأدوات الأوتوماتيكي (ATC) وفقًا لمتطلبات العملاء، دون الحاجة إلى استبدال الأداة يدويًا، مما يوفر الوقت ويحسن كفاءة العمل.
أثناء جلسات عرض العينات، تكون آلة الحفر ووضع العلامات والقص المعدنية للوحة العارضة CNC قادرة على عرض قدراتها في المعالجة بشكل فعال عند التشغيل على عينات العوارض H القياسية (التي تتميز بعروض شفة وسمك شبكة مختلفة) بالإضافة إلى عينات الفولاذ على شكل قناة بأبعاد متنوعة. توضح العينات المعروضة في هذه العروض التوضيحية بوضوح قدرة أداة الآلة على تحقيق تحديد موقع دقيق للثقوب، وخيوط ملولبة ناعمة، وأنماط وضع علامات مقروءة - وبالتالي تجسد بشكل كامل دقتها العالية وموثوقيتها في سيناريوهات التطبيق الواقعية.
تُستخدم آلة الحفر ووضع العلامات والقص للعوارض H CNC عالية السرعة بشكل أساسي في ورش الهياكل الفولاذية ومشاريع بناء الجسور. داخل ورش الهياكل الفولاذية، تجري معالجة دقيقة على العوارض H المستخدمة للأطر وهياكل الدعم، وبالتالي تأسيس أساس قوي للتجميع المستقر للهياكل الفولاذية. في سيناريوهات بناء الجسور، تنفذ عمليات حفر عالية الدقة على العوارض H - هذا لا يساهم فقط في تعزيز السلامة الهيكلية للجسور ولكنه يمكّنها أيضًا من تحمل الأحمال طويلة الأجل بشكل فعال. مزودة بكفاءة تشغيلية عالية، توفر الآلة دعمًا موثوقًا به لهذه القطاعات الأساسية للبنية التحتية، مما يحمي التقدم السلس للمشاريع ذات الصلة.
