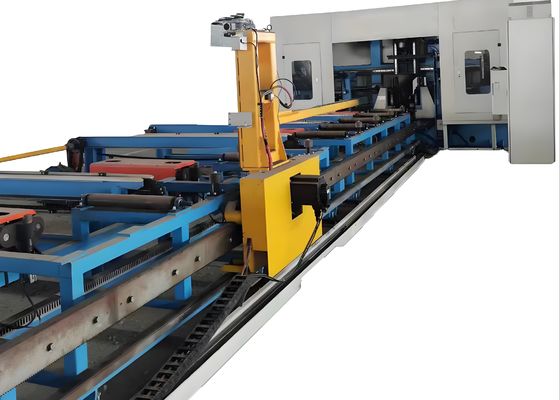

200012000mm الطول نطاق من المواد الخام 3D قناة حزمة حفر آلة 11KW قوة محرك الفولاذ

200012000mm الطول نطاق من المواد الخام 3D قناة حزمة حفر آلة 11KW قوة محرك الفولاذ

الغرض من خط الإنتاج:

هذا خط الإنتاج مصمم في المقام الأول لتنفيذ الحفر، العلامة،عمليات الطحن والطحن على الفولاذ الشكل (بما في ذلك الحزم H والفولاذ القناة)، هندسة الجسور، وتصنيع المعدات الثقيلة. تم تصميمها خصيصا لتنفيذ هذه المهام المعالجة الأساسية بدقة عالية،ضمان استيفاء الصلب المنتهي الشكل لمعايير الأبعاد والهيكل الصارمة المطلوبة للتطبيقات الصناعية.

الرئيسيSالمواصفات:

1عربة تغذية الحفر ثلاثية الأبعاد
يتكون هذا المكون من معدات التروس ومحركات الخدمة والمناوبات.قادرة على رفع وتخفيض الأجهزة تلقائيًا وفقًا لمواصفات الملف، فضلا عن ضبط قطع العمل تلقائيًا. بعد أن يقوم الجهاز بتثبيت قطعة العمل ، يتم تشغيلها بواسطة محرك الخدمة. تحت نقل آلية الرف والعجلة ،يتم تغذية قطعة العمل في اتجاه X، مما يضمن بفعالية دقة المعالجة الطولية لعمليات الحفر..

2مضيف الحفر ثلاثي الأبعاد
يتكون مضيف الحفر بشكل رئيسي من قاعدة ، وسرير ، وزحف متحرك ، وصندوق فولاذ ، وجهاز الضغط العلوي ، وجهاز الضغط الجانبي ، ومجلة أدوات من نوع الصف.يظهر السرير صلابة واستقرار ممتازة، مما يسمح لها بمقاومة الحمل والاهتزازات الناتجة أثناء المعالجة عالية السرعة.هذا الأداء الهيكلي يضمن بفعالية دقة معالجة آلة الجهاز طوال التشغيل المستمر.

2محرك الحفر ثلاثي الأبعاد (تكوين مربع الغزل)
يتم تجهيز جهاز الحفر بثلاثة صناديق لفائف، وهي صناديق لفائف الجانب الثابت، وصندوق لفائف الجانب المتحرك، وصندوق لفائف الوحدة العليا،التي تستخدم في عمليات الحفر الأفقية والحفر الرأسي على التوالييمكن لكل صندوق محول أن يعمل بشكل مستقل أو يؤدي عمليات الحفر في وقت واحد. هذا التكوين يزيد بشكل كبير من كفاءة الإنتاج.يتم تجهيز كل مربع فوهة مع مجموعة من فوهات ميكانيكية BT40 عالية السرعة؛ يمكن للمجلة المقابلة للأدوات من نوع الصف أن تستوعب ما يصل إلى 4 قطع حفر من قطرات مختلفة (عندما لا يتم تركيب أي أداة على الغزل) ،تتيح معالجة آلية لأربعة ثقوب مختلفة قطرها في دورة واحدة من مشغلات قطعة العمل.

يتم تثبيت وحدات صندوق الغزل الثلاثة على جانب السرير. Each spindle box unit is driven by two sets of servo motors to realize the horizontal and vertical movement of the spindle box—this movement is powered by a ball screw and guided by a precision linear rolling guideخلال عملية الحفر ، تطبق هذه المعدات قوة الضغط على القطعة المعدة في اتجاهين.ويتم ترتيب آلية ضغط مدفوعة بالأسطوانة فوق قطعة العمل للضغط على قطعة العمل ضد عجلات الدعم الأفقيةبالإضافة إلى ذلك ، يتم تثبيت آلية ضغط مدفوعة بالأسطوانة على الجانب لتطبيق قوة الضغط الجانبية على قطعة العمل ، مما يؤدي إلى تأمين قطعة العمل بشكل فعال أثناء المعالجة.

في جلسات العرض العينية، على سبيل المثال the machine tool can effectively demonstrate its machining capabilities through standard H-beam samples (with varying flange widths and web thicknesses) and channel steel samples of different dimensionsهذه العينات المعروضة توضح بوضوح قدرة آلة الآلة على تحقيق وضع حفر دقيق ، خيوط ناعمةونماذج علامة متميزة تعكس بدقة عالية وموثوقية في سيناريوهات التطبيق العملي.

يتم استخدام آلة الحفر عالية السرعة CNC H Beam بشكل أساسي في ورش عمل الهياكل الفولاذية ومشاريع بناء الجسور.يقوم بتصنيع الدقة على الحزم H المطبقة على الأطر والهياكل الداعمة، مما يضع أساساً متيناً لتجميع الهياكل الصلبة بشكل مستقر. في سيناريوهات بناء الجسور،يقوم بتنفيذ عمليات الحفر بدقة عالية على الحزم H. هذا يساعد على تحسين سلامة البنية للجسور، مما يسمح لهم بتحمل الأحمال على المدى الطويل. كفاءتها التشغيلية العالية توفر دعمًا تقنيًا موثوقًا لهذه القطاعات الحيوية للبنية التحتية ،ضمان التقدم السلس لتنفيذ المشروع.
