700×500 مم عرض × ارتفاع آلة حفر و تنقيب شعاع H ثلاثي الأبعاد باستخدام الحاسوب (CNC) φ5～φ30 مم قطر الثقب

آلة حفر وتنصت على شكل حرف H ثلاثية الأبعاد باستخدام الحاسوب، بعرض × ارتفاع 700 × 500 مم، وقطر ثقب φ5～φ30 مم

صناعة التطبيقات:

تم تصميم أداة الآلة هذه خصيصًا لعمليات الحفر على الفولاذ على شكل حرف H. وهي تستخدم ثلاثة مغازل حفر عالية السرعة ودقيقة لأداء حفر قطعة الشغل، وتتميز بدقة تشغيل عالية وسهولة التشغيل. كقطعة معدات أساسية عالية الكفاءة في صناعة الهياكل الفولاذية، يتم تطبيقها على نطاق واسع في البناء وهندسة الجسور وأبراج الصواري وهياكل الشبكات وغيرها من المجالات ذات الصلة.

المواصفات:

مكونات خط آلة الحفر CNC

يتكون خط آلة الحفر CNC في المقام الأول من المكونات الأساسية بما في ذلك جسم الآلة الرئيسي، ونظام تغذية CNC، وناقل التغذية الخارجية، ونظام التبريد، والنظام الهيدروليكي، والنظام الهوائي، ونظام التشحيم، والنظام الكهربائي، وعربة المواد المهدرة. يعتمد خط الإنتاج هيكل سرير ثابت مقترنًا بهيكل حمل قطعة الشغل المتحرك. تتيح وظيفة الحفر ثلاثية الأبعاد التي يتيحها هذا التصميم الهيكلي تنفيذ عمليات الإنتاج الآلية، ودعم عمليات التصنيع الفعالة والمتسقة.

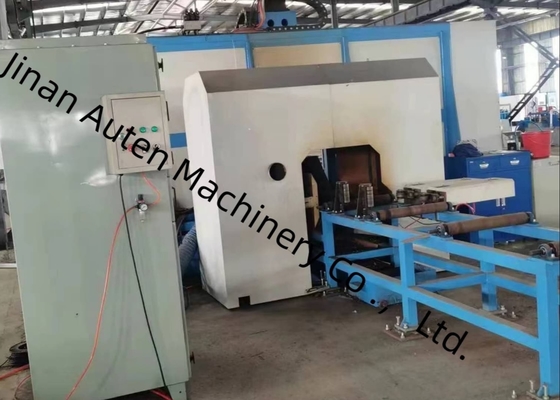

1. جسم الآلة الرئيسي

يتكون جسم الآلة الرئيسي في المقام الأول من قاعدة، وسرير، وطاولة انزلاقية متحركة، ورأس، وجهاز ضغط علوي، وجهاز ضغط جانبي، ومخزن أدوات من نوع الصف. يتميز السرير بصلابة وثبات ممتازين، مما يتيح له تحمل الأحمال والاهتزازات المتولدة أثناء عمليات التشغيل عالية السرعة. يضمن هذا الأداء الهيكلي الحفاظ على دقة تشغيل أداة الآلة طوال العمليات.

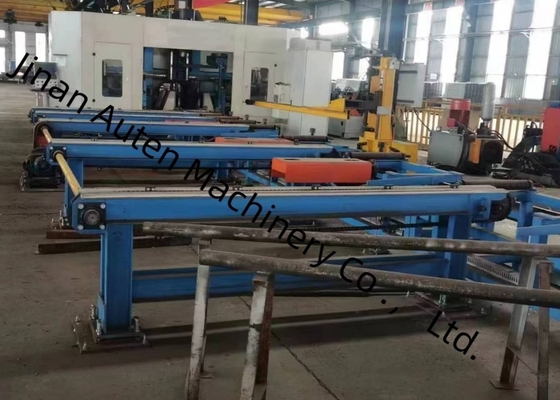

2. ناقل التغذية

يتكون ناقل التغذية من دعامة ناقل، وبكرات دعم، وبكرات تحديد المواقع الجانبية، وجهاز دفع جانبي، ورف، من بين مكونات أخرى. تم تصميم قناة تغذية الناقل لحمل قطع الشغل المراد معالجتها. يتم تثبيت مفتاح كهروضوئي في الطرف الأمامي لقناة التغذية للكشف عن الطرف الأمامي لقطعة الشغل، وبالتالي تحديد معيار المعالجة في اتجاه X. يقوم جهاز الدفع الجانبي بتثبيت قطعة الشغل بإحكام والضغط عليها على بكرات تحديد المواقع الجانبية، مما يتيح تحديد الموضع التقريبي لقطعة الشغل في اتجاه Y.

3. عربة التغذية NC

تتكون عربة التغذية NC من تروس ومحركات مؤازرة ورافعات. تتميز الرافعة بصلابة وثبات ممتازين، وهي قادرة على الرفع والإنزال تلقائيًا وفقًا لمواصفات الملف الشخصي، بالإضافة إلى تثبيت قطعة الشغل تلقائيًا. بعد أن تقوم الرافعة بتثبيت قطعة الشغل، يتم تشغيل العربة بواسطة المحرك المؤازر؛ في ظل نقل آلية الرف والترس، يتم تغذية قطعة الشغل في اتجاه X - وهذا يضمن دقة التشغيل الطولية لعملية الحفر.

تم تصميم أداة الآلة هذه خصيصًا لعمليات الحفر والتنصت ووضع العلامات على الحزم على شكل حرف H والفولاذ على شكل قناة ومجموعة من قطع العمل الفولاذية الأخرى. وهي تدعم معالجة المكونات الفولاذية ذات المواصفات المتنوعة، مع ضمان الدقة العالية والكفاءة التشغيلية طوال دورة المعالجة بأكملها. في جلسات عرض العينات، على سبيل المثال، يمكن لأداة الآلة أن تعرض بفعالية قدراتها في المعالجة باستخدام عينات قياسية من الحزم على شكل حرف H (التي تتميز بعروض شفة وسمك شبكة مختلفة) وعينات فولاذية على شكل قناة بأبعاد مختلفة. توضح هذه العينات المعروضة بوضوح قدرة أداة الآلة على تحقيق تحديد موضع ثقب دقيق، وخيوط منقوشة ناعمة، وأنماط علامات مميزة - مما يعكس بشكل كامل دقتها العالية وموثوقيتها في سيناريوهات التطبيق العملي.

يتم نشر آلة الحفر CNC عالية السرعة على شكل حرف H في المقام الأول في ورش الهياكل الفولاذية ومشاريع بناء الجسور. داخل ورش الهياكل الفولاذية، تجري معالجة دقيقة على الحزم على شكل حرف H المستخدمة للأطر وهياكل الدعم، مما يضع أساسًا متينًا للتجميع المستقر للهياكل الفولاذية. في سيناريوهات بناء الجسور، فإنها تنفذ عمليات حفر عالية الدقة على الحزم على شكل حرف H - وهذا يساهم في تعزيز السلامة الهيكلية للجسور، مما يمكنها من تحمل الأحمال طويلة الأجل. توفر كفاءتها التشغيلية العالية دعمًا فنيًا موثوقًا به لهذه القطاعات الأساسية للبنية التحتية، مما يضمن تقدمًا سلسًا لتنفيذ المشروع.
