تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | جديد | الأعلى. عرض الحجم × الارتفاع: | 500 × 500 مم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 100 × 100mm | طول الشعاع: | 2000 ～ 13000mm |
| قناة الصلب: | 10#～ 40# | نموذج المغزل الرئيسي: | BT40 |
| Motor Powerr: | 11kw | سرعة المغزل: | 100 ～ 3000 ص/دقيقة |
200013000mm طول الحزمة CNC H حزمة حفر آلة 2KW سيرفو محرك من الحفر إدخال
استخدام الأدوات الآلية:
صممت هذه الآلة الأساسية للعمل على الحفر والضغط والتمييز على مواد الصلب مثل الحزم H والصلب القناة.يتبنى ثلاثة أدوات BT40 عالية السرعة للقيام بعمليات الحفر على ثلاثة جوانب من الصلبيمكن للمجلة المقابلة من نوع الصف أن تستوعب ما يصل إلى 4 مواصفات من حفر.ويمكن تطبيقها على نطاق واسع.
المواصفات:
| معايير شعاع H | الحجم الحد الأقصى عرض × ارتفاع | 500×500ملم | |
| الحجم الحد الأدنى العرض × الارتفاع | 100×100ملم | ||
| طول الشعاع | 2000-13000ملم | ||
| فولاذ القناة | 10# ¢40# | ||
| الغزل الرئيسي | كمية. | 3 | |
| النموذج | BT2 ملفات | ||
| قوة المحرك | 11 كيلوواط | ||
| سرعة الفولاذ | 100~3000 دورة/دقيقة | ||
| قطر الثقب | φ5?? φ30 ملم | ||
| محور CNC | قوة محرك الخدمة من محور X | حوالي 4.5 كيلوواط | |
| قوة محرك الخدمة من محور تحديد موقع الحفر الأفقي | حوالي 1.5 كيلوواط | ||
| قوة محرك الخدمة من محور تحديد موقع الحفر الرأسي | حوالي 3 كيلوواط | ||
| محرك خدمة لتشغيل الحفر | حوالي 2 كيلوواط | ||
| مجلة الأدوات | كمية. | 3 | |
| النوع | أسلوب الصف | ||
| سعة مجلة الأدوات | 4 × 3 | ||
| دقة المعالجة | انحراف مسافة الثقب | ثقبين على بعد متر واحد | ± 0.5 |
| قيمة الانحراف المسموح بها تزداد بنسبة ± 0.2 ملم لكل متر إضافي من مسافة الثقب ، والحد الأقصى لا يتجاوز ± 2 ملم | |||
| انحراف الهامش النهائي | ±1.0 ملم | ||
هيكل وتركيب آلة الآلة

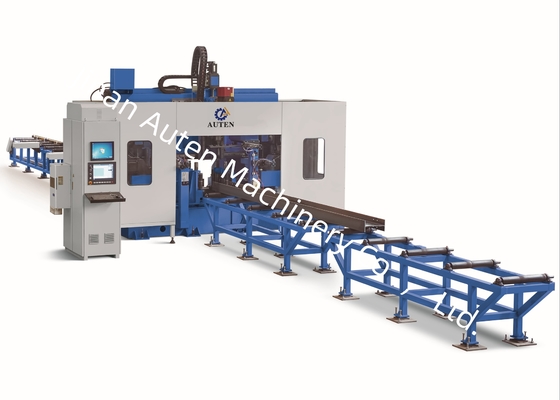

تتكون هذه الأداة الآلية في المقام الأول من وحدة الحفر، عربة تغذية، قناة تغذية، قناة تفريغ، نظام التبريد، نظام هيدروليكي، نظام هوائي، نظام التشحيم,نظام كهربائي، ومكونات رئيسية أخرى. تستخدم آلة الآلة تصميم هيكلي يضم سرير ثابت ومنصة للقطعة المتحركة.هذا التكوين للحفر ثلاثي الأبعاد يسهل تنفيذ عمليات الإنتاج الآلية، وتعزيز كفاءة التشغيل والاتساق.
1وحدة الحفر
تتكون وحدة الحفر في المقام الأول من قاعدة ، و سرير آلة ، و شرائح متحركة ، و رأس محول ، و جهاز الضغط العلوي ، و جهاز الضغط الجانبي ، ومجلة أدوات من نوع الصف.

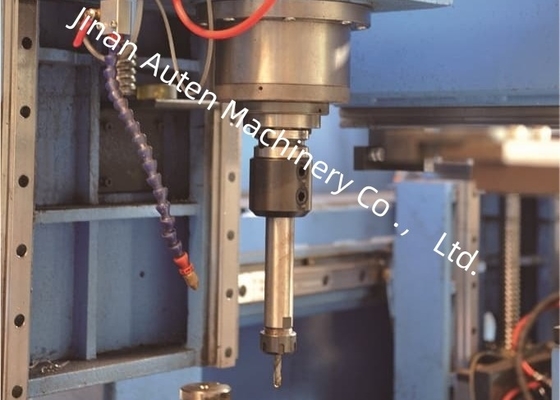

يتم تجهيز الجهاز الأداة بثلاثة رأس الغزل ، وتحديدا رأس الغزل الجانب الثابت ، رأس الغزل الجانب المتحرك ، ورأس الغزل الجانب العلوي.هذه الرؤوس تستخدم على التوالي لعمليات الحفر في الاتجاهين الأفقي والعموديكل رأس محور يدعم التشغيل المستقل ويمكن أن يؤدي مهام الحفر في وقت واحد.
2إطعام عربة
تتألف عربة التغذية من معدات التروس ومحركات الخدمة والمتحكمات. يضمن المتحكم قطعة العمل ويتم تشغيلها بواسطة محرك الخدمة ؛ من خلال محرك الوقود والحافز ،انه يطعم قطعة العمل على طول اتجاه Xهذا التصميم يضمن دقة المعالجة الطولية لعمليات الحفر ، مما يضع أساسًا متينًا لجودة قطعة العمل المتسقة.
3قناة التغذية
تتكون قناة التغذية من دعامة قناة ، وألواح الدعم ، وألواح تحديد المواقع الجانبية ، وآليات الدفع الجانبي ، والمرفقات ، ومكونات أخرى.مصممة لحمل قطع العمل التي سيتم معالجتهايتم تركيب مفتاح كهربائي ضوئي في الطرف الأمامي من القناة؛ هذا المفتاح يكتشف الطرف الأمامي من قطعة العمل ويحدد مرجعية معالجة الاتجاه X.أداء أدوات تحديد المواقع الجانبية تحديد المواقع الخام لقطعة العمل على طول الاتجاه Y، في حين أن آليات الدفع الجانبية تضغط على قطعة العمل ضد أدوات وضع الجانب لضمان وضع مستقر.
تم تصميم هذه الأداة الآلية في المقام الأول للقيام بعمليات الحفر والنقر والتمييز على الحزم H ، والصلب القناة ، ومجموعة متنوعة من قطع العمل الأخرى من الصلب.انها قادرة على معالجة مكونات الصلب مع مواصفات متنوعة، ضمان كل من الدقة العالية وكفاءة التشغيل طوال العملية.
في نماذج العينة، على سبيل المثال، the machine tool can effectively showcase its processing capabilities on standard H-beam samples (with varying flange widths and web thicknesses) as well as channel steel samples of different dimensionsهذه العينات المعروضة تظهر بوضوح قدرة آلة الآلة على تحقيق تحديد موقع الثقب بدقة، والخيوط الناعمةونماذج علامة متميزة تعكس بدقة عالية وموثوقية في سيناريوهات التطبيق العملي.
يتم تطبيق آلة الحفر عالية السرعة CNC H Beam بشكل أساسي في ورش عمل الهياكل الصلبة ومشاريع بناء الجسور.يقوم بعملية معالجة دقيقة على الحزم H المستخدمة للإطارات والهياكل الداعمةفي سيناريوهات بناء الجسور، فإنه يؤدي عمليات الحفر بدقة عالية على الحزم H،الذي يساعد على تعزيز سلامة الهيكل لتحمل الأحمال طويلة الأجلتوفر كفاءته التشغيلية العالية دعماً موثوقاً لهذه القطاعات الحيوية للبنية التحتية.
