2000 ～ 13000mm طول الشعاع عالي السرعة CNC H Macher Beam الحفر 10# ～ 40# قناة الصلب
استخدام أداة الآلة:
تم تصميم هذه الأداة الآلية بشكل أساسي للحفر ، والتنصت ، وعمليات العلامات على الصلب على شكل H ، والفولاذ القناة ، وأنواع أخرى من الفولاذ. توظف ثلاثة مغزلات عالية السرعة BT40 لأداء الحفر على ثلاثة وجوه من الصلب ، مع تخصيص مغزل واحد لكل وجه. يمكن لمجلة أداة من نوع الصف المقابلة عقد ما يصل إلى 4 مواصفات لبتات الحفر.
إنه يتميز بكفاءة عالية للمعالجة ، ودقة عالية ، وسهولة التشغيل ، والتطبيق الواسع. على هذا النحو ، يتم استخدامه على نطاق واسع في صناعات هيكل الصلب بما في ذلك البناء والكراجات والأبراج والشبكات.
تحديد:
| ح معلمة شعاع | الأعلى. عرض الحجم × الارتفاع | 500 × 500 مم | |
| دقيقة. عرض الحجم × الارتفاع | 100 × 100mm | ||
| طول الشعاع | 2000 ～ 13000mm | ||
| قناة الصلب | 10#～ 40# | ||
| المغزل الرئيسي | كتي. | 3 | |
| نموذج | BT40 | ||
| قوة المحرك | 11 كيلوواط | ||
| سرعة المغزل | 100 ～ 3000 ص/دقيقة | ||
| قطر الثقب | φ5 ～ φ30 مم | ||
| محور CNC | طاقة محرك المؤازرة من محور X | حوالي 4.5 كيلوواط | |
| قوة محرك مؤازرة من محور تحديد موقع الحفر الأفقي | حوالي 1.5 كيلوواط | ||
| الطاقة المحرك المؤازرة لمحور تحديد موقع الحفر الرأسي | حوالي 3 كيلوواط | ||
| محرك المؤازرة من الحفر | حوالي 2 كيلوواط | ||
| مجلة الأداة | كتي. | 3 | |
| يكتب | نمط الصف | ||
| سعة مجلة الأداة | 4 × 3 | ||
| دقة المعالجة | انحراف مسافة الثقب | فتحان على بعد متر واحد | ± 0.5 |
| تزداد قيمة الانحراف المسموح | |||
| انحراف الهامش نهاية | ± 1.0 مم | ||
بنية أداة الآلة والتكوين:
تتكون هذه الأداة الآلية بشكل أساسي من وحدة حفر ، وعرض التغذية ، وقناة التغذية ، وقناة التفريغ ، ونظام التبريد ، والنظام الهيدروليكي ، والنظام الهوائي ، ونظام التشحيم ، والنظام الكهربائي ، من بين مكونات أخرى. تتبنى أداة الآلة هيكلًا يضم سريرًا ثابتًا وغطاءًا متحركًا. هذا هيكل الحفر ثلاثي الأبعاد يسهل الإنتاج الآلي.
1. آلة الحفر
تتكون آلة الحفر بشكل أساسي من قاعدة ، سرير ، شريحة متحركة ، صندوق مغزل ، جهاز الضغط العلوي ، جهاز التثبيت الجانبي ، ومجلة أدوات الصف.

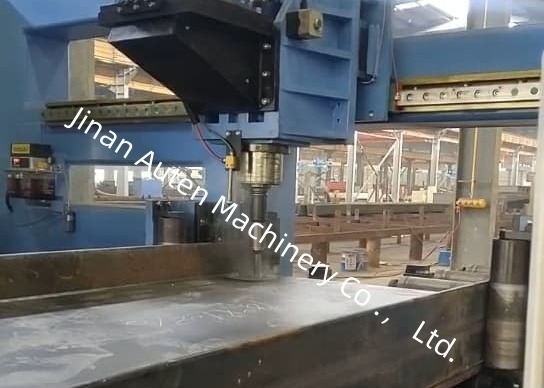

تم تجهيز أداة الماكينة بثلاثة صناديق مغزل: صندوق المغزل الثابت ، وصندوق المغزل على الجانب المتحرك ، وصندوق مغزل الوحدة العلوي ، والذي يستخدم على التوالي لعمليات الحفر في اتجاهات أفقية ورأسية. يمكن أن يعمل كل صندوق مغزل بشكل مستقل وإجراء الحفر في وقت واحد ، مما يعزز بشكل كبير من كفاءة الإنتاج. تم تزويد كل صندوق مغزل بمجموعة من المغزل الميكانيكي عالي السرعة BT40 ، ويمكن لمجلة أداة الصف المقابلة استيعاب 4 بتات كحد أقصى بأقطار مختلفة (عندما لا يتم تثبيت أي أداة على المغزل). هذا يسمح بمعالجة تلقائية لأربعة أقطار مختلفة في فتحة في قطعة عمل واحدة.
2. تغذية عربة
يتكون عربة التغذية من التروس ومحركات المؤازرة والمعالجات. يشبك المنالجات الشغل ويقودها محرك مؤازرة. من خلال نقل رف التروس ، يتم تغذية قطعة العمل في اتجاه X ، مما يضمن دقة الآلات الطولية لعملية الحفر.
3. قناة التغذية

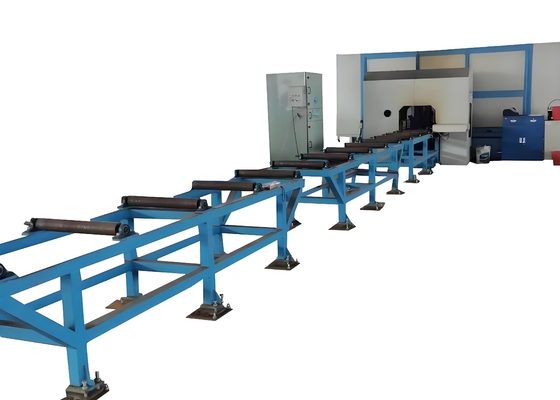

تتكون قناة التغذية من قوس قناة ، وكرات الدعم ، وبكرات تحديد المواقع الجانبية ، وآليات الدفع الجانبي ، والرفوف ، والمكونات الأخرى. وهو مصمم لحمل قطع العمل في انتظار المعالجة. يتم تثبيت مفتاح كهروضوئي في الطرف الأمامي من القناة لاكتشاف الحافة الأمامية لقطعة العمل ، وبالتالي تحديد مرجع معالجة الاتجاه X. تقوم بكرات تحديد المواقع الجانبية بوضع تقريبي في قطعة العمل في اتجاه Y ، بينما تضغط آليات الدفع الجانبية على قطعة العمل ضد بكرات تحديد المواقع الجانبية لتأمين موقعها.
تم تصميم هذه الأداة الآلية بشكل أساسي لأداء عمليات الحفر ، والتنصت ، ووضع علامات على الفولاذ على شكل حرف H ، والفولاذ القناة ، وأنواع أخرى من الصلب. إنه قادر على التعامل مع مجموعة واسعة من قطع العمل الفولاذية مع مواصفات مختلفة ، مما يضمن معالجة دقيقة وفعالة. على سبيل المثال ، في عروض العينة ، يمكن أن يوضح بشكل فعال قدرات المعالجة الخاصة بها على عينات فولاذية قياسية على شكل حرف H مع عروض شفة متفاوتة وسمك الويب ، بالإضافة إلى عينات من الصلب القناة بأحجام مختلفة. تعرض هذه العينات المعروضة بوضوح قدرة أداة الماكينة على تحقيق مواقف دقيقة للثقب ، والموضوعات المنقولة السلس ، وأنماط العلامات الواضحة ، مما يعكس تمامًا دقة وموثوقيتها العالية في التطبيقات العملية. توفر هذه العروض المظاهرات أدلة على العملاء لفهم أداء أداة الآلة ومدى ملاءمتها لاحتياجات المعالجة الخاصة بهم.
عالي السرعة CNC H Machine الحفر تجد التطبيقات الرئيسية في ورش عمل بنية الصلب وبناء الجسر.
في ورش عمل بنية الصلب ، تقوم على وجه التحديد بمعالجة H-beams للإطارات والدعم ، مما يضمن التجميع المستقر. بالنسبة للجسور ، فإنه يتعامل مع حفر H-beam بدقة عالية ، مما يعزز النزاهة الهيكلية لتحمل الأحمال طويلة الأجل. تدعم كفاءتها قطاعات البنية التحتية الحرجة هذه بشكل موثوق.
