محرك سيرفو 2 كيلو واط لتغذية الحفر في خط آلة الحفر والقص والتنصت على الحزم H-Beam CNC مقاس 500×500 مم
استخدام أداة الآلة:
تُخصص أداة الآلة هذه في المقام الأول لعمليات الحفر والتنصت ووضع العلامات على المواد الفولاذية مثل الفولاذ على شكل حرف H والفولاذ على شكل قناة. وهي تستخدم ثلاثة مغازل BT40 عالية السرعة لتنفيذ الحفر على الأسطح الثلاثة للفولاذ، مع تخصيص مغزل واحد لكل سطح. يمكن لمخزن الأدوات من النوع الصفّي المقابل استيعاب ما يصل إلى 4 مواصفات من لقم الثقب.
تتميز بكفاءة معالجة عالية، ودقة عالية، وتشغيل مريح، وقابلية تطبيق واسعة. وهي تستخدم على نطاق واسع في صناعات الهياكل الفولاذية مثل البناء والمرائب والأبراج والشبكات.
المواصفات:
| معلمة الحزمة H | الحد الأقصى للعرض × الارتفاع | 500×500 مم | |
| الحد الأدنى للعرض × الارتفاع | 100×100 مم | ||
| طول الحزمة | 2000~13000 مم | ||
| الفولاذ على شكل قناة | 10#~40# | ||
| المغزل الرئيسي | الكمية | 3 | |
| الموديل | BT40 | ||
| قدرة المحرك | 11 كيلو واط | ||
| سرعة المغزل | 100~3000 لفة/دقيقة | ||
| قطر الفتحة | φ5~φ30 مم | ||
| محور CNC | قدرة محرك سيرفو للمحور X | حوالي 4.5 كيلو واط | |
| قدرة محرك سيرفو لمحور تحديد موضع الحفر الأفقي | حوالي 1.5 كيلو واط | ||
| قدرة محرك سيرفو لمحور تحديد موضع الحفر الرأسي | حوالي 3 كيلو واط | ||
| محرك سيرفو لتغذية الحفر | حوالي 2 كيلو واط | ||
| مخزن الأدوات | الكمية | 3 | |
| النوع | نمط الصف | ||
| سعة مخزن الأدوات | 4 × 3 | ||
| دقة المعالجة | انحراف مسافة الفتحة | فتحتان في حدود 1 متر | ±0.5 |
| تزداد قيمة الانحراف المسموح بها بمقدار ±0.2 مم لكل متر إضافي من مسافة الفتحة، والحد الأقصى لا يتجاوز ±2 مم | |||
| انحراف هامش النهاية | ±1.0 مم | ||
1. آلة الحفر
تتكون آلة الحفر في المقام الأول من قاعدة، وسرير، وشريحة متحركة، وصندوق مغزل، وجهاز ضغط علوي، وجهاز تثبيت جانبي، ومخزن أدوات صفّي.

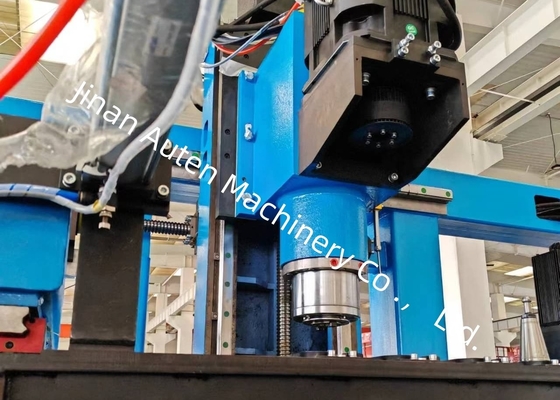

تم تجهيز أداة الآلة بثلاثة صناديق مغزل: صندوق المغزل الجانبي الثابت، وصندوق المغزل الجانبي المتحرك، وصندوق وحدة علوي، والتي تستخدم على التوالي لعمليات الحفر في الاتجاهين الأفقي والرأسي. يمكن لكل صندوق مغزل أن يعمل بشكل مستقل وينفذ الحفر في وقت واحد، مما يعزز بشكل كبير كفاءة الإنتاج. تم تزويد كل صندوق مغزل بمجموعة من مغازل BT40 ميكانيكية عالية السرعة، ويمكن لمخزن الأدوات الصفّي المقابل استيعاب ما لا يزيد عن 4 لقم ثقب بأقطار مختلفة (عندما لا يتم تركيب أي أداة على المغزل). وهي تتيح المعالجة التلقائية لـ 4 أقطار فتحات مختلفة في تثبيت قطعة عمل واحدة. يتم تشغيل تغذية المغزل بواسطة محرك سيرفو، مما يسمح بالحركات السريعة للأمام، وتغذية العمل، والتحركات السريعة للخلف عبر التحكم في البرنامج؛ يتم تشغيل محرك المغزل بواسطة محرك سيرفو للمغزل، ويتميز بضبط سرعة لا متدرج مع نطاق تنظيم سرعة واسع.
يتم تركيب وحدات صندوق المغزل الثلاثة على جانب السرير. يتم تشغيل كل وحدة صندوق مغزل بواسطة مجموعتين من محركات السيرفو لتحقيق الحركة الأفقية والرأسية، مع الإرسال عبر البراغي الكروية والتوجيه بواسطة أدلة دحرجة خطية دقيقة. أثناء عملية الحفر، يضغط هذا الجهاز قطعة العمل في اتجاهين: يدفع أسطوانة هيدروليكية آلية ضغط فوق قطعة العمل لضغطها على أسطوانة الدعم الأفقية، بينما تدفع أسطوانة هيدروليكية أخرى آلية ضغط جانبية لتثبيت قطعة العمل من الجانب.

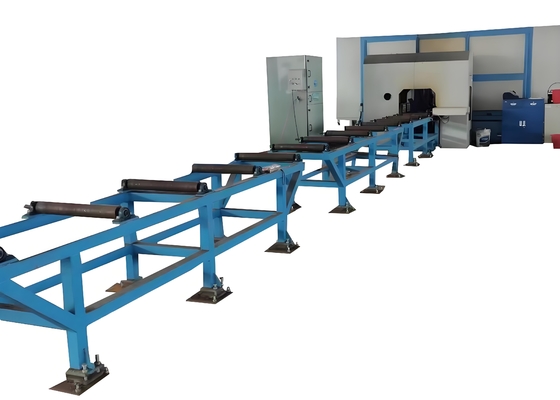

2. قناة التغذية
تتكون قناة التغذية من دعامة قناة، وبكرات دعم، وبكرات تحديد موضع جانبية، وآليات دفع جانبية، ورفوف، ومكونات أخرى. وهي مصممة لحمل قطع العمل المراد معالجتها. يتم تثبيت مفتاح كهروضوئي في الطرف الأمامي للقناة للكشف عن الطرف الأمامي لقطعة العمل وتحديد مرجع المعالجة في اتجاه X. تقوم بكرات تحديد الموضع الجانبية بتنفيذ تحديد الموضع التقريبي لقطعة العمل في اتجاه Y، بينما تضغط آليات الدفع الجانبية على قطعة العمل مقابل بكرات تحديد الموضع الجانبية.
