تفاصيل المنتج:
شروط الدفع والشحن:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |

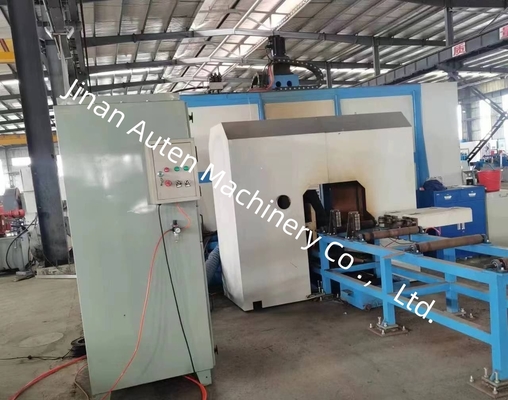

خط إنتاج آلة الحفر والمنشار والتنصت ثلاثية الأبعاد باستخدام الحاسب الآلي ذات عمود دوران رئيسي BT40 I-Beam H-Beam، محرك بقوة 11 كيلو واط
استخدام أداة الآلة:
تُخصص أداة الآلة هذه في المقام الأول لعمليات الحفر والتنصت ووضع العلامات على المواد الفولاذية مثل الفولاذ على شكل حرف H والفولاذ على شكل قناة. وهي تستخدم ثلاثة أعمدة دوران عالية السرعة BT40 لإجراء الحفر على الأسطح الثلاثة للفولاذ، مع تخصيص عمود دوران واحد لكل سطح. يمكن لمخزن الأدوات من النوع الصفّي المقابل استيعاب ما يصل إلى 4 مواصفات من لقم الثقب.
تتميز بكفاءة معالجة عالية، ودقة عالية، وسهولة التشغيل، وقابلية تطبيق واسعة. يتم استخدامها على نطاق واسع في صناعات الهياكل الفولاذية بما في ذلك البناء والمرائب والأبراج والشبكات.

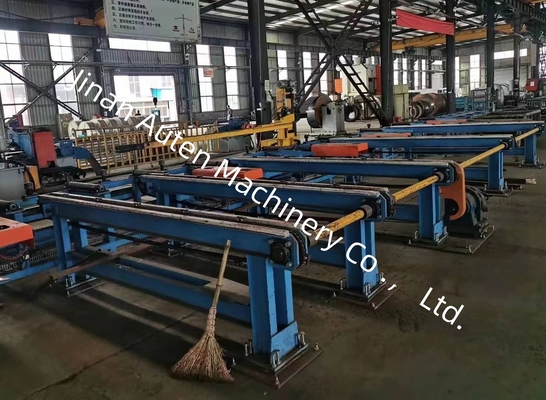

1. قناة التفريغ
تتكون قناة التفريغ من دعامة قناة وبكرات دعم وما إلى ذلك، وتُستخدم لحمل قطعة العمل التي تمت معالجتها.
2. نظام التبريد
يتم تبريد لقمة الثقب عن طريق طريقة التبريد الداخلية لعمود الدوران.
3. النظام الهيدروليكي
يُستخدم لتوفير الطاقة لجهاز تثبيت قطعة العمل وأسطوانة السكين.
4. النظام الهوائي
يُستخدم لتوفير الطاقة لتثبيت قطعة العمل، ونفخ عمود الدوران، وما إلى ذلك.
5. نظام التشحيم
يُستخدم مزيج من التشحيم المركزي والتشحيم اليدوي. يتم استخدام جهاز تشحيم مركزي لتشحيم بعض الأدلة الخطية والمسامير اللولبية في الوقت المناسب وبالكمية المحددة، ويتم تشحيم نقاط التشحيم الأخرى يدويًا.
6. النظام الكهربائي
يتكون نظام التحكم في أداة الآلة من جهاز كمبيوتر مضيف، و PLC، وما إلى ذلك.
طريقة البرمجة: أدخل رسومات CAD أو معلمات المعالجة من خلال واجهة USB أو لوحة المفاتيح لإنشاء برنامج معالجة. يمكن تخزين برنامج المعالجة واستدعائه وعرضه والتواصل معه في أي وقت وفقًا لرقم الجزء. يمكن لأداة الآلة أن تدرك كل من التعديل اليدوي والتحكم في كل معلمة معالجة على حدة، والمعالجة الآلية للتحكم في العملية بأكملها.
المواصفات:
| معلمة الحزمة H | الحد الأقصى للحجم العرض × الارتفاع | 500 × 500 مم | |
| الحد الأدنى للحجم العرض × الارتفاع | 100 × 100 مم | ||
| طول الحزمة | 2000 ~ 13000 مم | ||
| الفولاذ على شكل قناة | 10# ~ 40# | ||
| عمود الدوران الرئيسي | الكمية | 3 | |
| الموديل | BT40 | ||
| قدرة المحرك | 11 كيلو واط | ||
| سرعة عمود الدوران | 100 ~ 3000 لفة في الدقيقة | ||
| قطر الفتحة | φ5 ~ φ30 مم | ||
| محور CNC | قدرة محرك السيرفو للمحور X | حوالي 4.5 كيلو واط | |
| قدرة محرك السيرفو لمحور تحديد المواقع للحفر الأفقي | حوالي 1.5 كيلو واط | ||
| قدرة محرك السيرفو لمحور تحديد المواقع للحفر الرأسي | حوالي 3 كيلو واط | ||
| محرك سيرفو للتغذية في الحفر | حوالي 2 كيلو واط | ||
| مخزن الأدوات | الكمية | 3 | |
| النوع | نمط الصف | ||
| سعة مخزن الأدوات | 4 × 3 | ||
| دقة المعالجة | انحراف مسافة الفتحة | فتحتان في حدود 1 متر | ±0.5 |
| تزداد قيمة الانحراف المسموح بها بمقدار ±0.2 مم لكل متر إضافي من مسافة الفتحة، والحد الأقصى لا يتجاوز ±2 مم | |||
| انحراف هامش النهاية | ±1.0 مم | ||
