تفاصيل المنتج:
شروط الدفع والشحن:
|
| Condition: | New | Max. Size Width x Height: | 500×500mm |
|---|---|---|---|
| Min. Size Width x Height: | 100×100mm | Beam Length: | 2000～13000mm |
| Channel steel: | 10#～40# | Main spindle model: | BT40 |
| Motor Powerr : | 11KW | Spindle speed: | 100～3000 r/min |

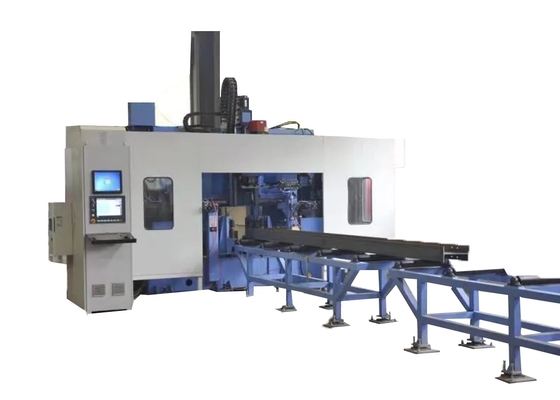

5-30 ملم قطر الثقب CNC حزمة الحفر التنقيب ووضع العلامات على آلة الخط 4 × 3 صف مجلة أدوات النمط
استخدام الأدوات الآلية:
هذه الآلة مصممة في المقام الأول للعمليات الحفرة والنقر والتمييز على مواد الصلب مثل الصلب الشكل H والصلب القناة.انها تستخدم ثلاثة BT40 المواسير عالية السرعة لأداء الحفر على ثلاثة أسطح من الصلب، مع محور واحد مخصص لكل سطح. يمكن أن تستوعب مجلة الأدوات المقابلة من نوع الصف ما يصل إلى 4 مواصفات من حفر.
يتميز بكفاءة معالجة عالية ودقة عالية وتشغيل سهل الاستخدام وتطبيقات واسعة النطاق. يتم استخدامه على نطاق واسع في صناعات الهياكل الفولاذية بما في ذلك البناء والمرائب والأبراج ،والشبكات.
هيكل وتركيب آلة الجهاز:
تتكون هذه الأداة الآلية في المقام الأول من مكونات مثل آلة الحفر، عربة التغذية، قناة التغذية، قناة التفريغ، نظام التبريد، النظام الهيدروليكي، النظام الهوائي،نظام التشحيمو نظام كهربائي
تتبنى آلة الأدوات سرير ثابت وبنية قطعة العمل قابلة للتحرك. تسهل معدات الحفر ثلاثية الأبعاد مع هذا الهيكل عملية الإنتاج الآلي.
1عربة التغذية
تتألف عربة التغذية من معدات التروس ومحركات الخدمة والمتحركات. يضغط المتحرك قطعة العمل ويتم تشغيله بواسطة محرك الخدمة. تحت ناقل التروس ،يتم تغذية قطعة العمل في اتجاه X لضمان دقة المعالجة الطولية للحفر.

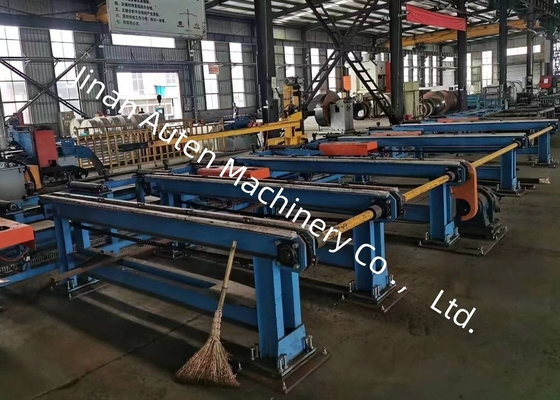

2قناة التغذية
تتكون قناة التغذية من دعامة قناة ، أدوات الدعم ، أدوات تحديد المواقع الجانبية ، آليات الدفع الجانبية ، الرفوف ، إلخ. يتم استخدام قناة التغذية لنقل القطعة التي سيتم معالجتها.يتم تثبيت مفتاح الكهرباء الضوئية في الطرف الأمامي من القناة للكشف عن الطرف الأمامي من قطعة العمل وتحديد مرجعية المعالجة في اتجاه Xيقوم عجلة تحديد المواقع الجانبية بتحديد الموقع الخام لقطع العمل في اتجاه Y ، وآلية الدفع الجانبية تضغط على قطعة العمل ضد عجلة تحديد المواقع الجانبية.
المواصفات:
| معايير شعاع H | الحجم الحد الأقصى عرض × ارتفاع | 500×500ملم | |
| الحجم الحد الأدنى العرض × الارتفاع | 100×100ملم | ||
| طول الشعاع | 2000-13000ملم | ||
| فولاذ القناة | 10# ¢40# | ||
| الغزل الرئيسي | كمية. | 3 | |
| النموذج | BT2 ملفات | ||
| قوة المحرك | 11 كيلوواط | ||
| سرعة الفولاذ | 100~3000 دورة/دقيقة | ||
| قطر الثقب | φ5?? φ30 ملم | ||
| محور CNC | قوة محرك الخدمة من محور X | حوالي 4.5 كيلوواط | |
| قوة محرك الخدمة من محور تحديد موقع الحفر الأفقي | حوالي 1.5 كيلوواط | ||
| قوة محرك الخدمة من محور تحديد موقع الحفر الرأسي | حوالي 3 كيلوواط | ||
| محرك خدمة لتشغيل الحفر | حوالي 2 كيلوواط | ||
| مجلة الأدوات | كمية. | 3 | |
| النوع | أسلوب الصف | ||
| سعة مجلة الأدوات | 4 × 3 | ||
| دقة المعالجة | انحراف مسافة الثقب | ثقبين على بعد متر واحد | ± 0.5 |
| قيمة الانحراف المسموح بها تزداد بنسبة ± 0.2 ملم لكل متر إضافي من مسافة الثقب ، والحد الأقصى لا يتجاوز ± 2 ملم | |||
| انحراف الهامش النهائي | ±1.0 ملم | ||
