تفاصيل المنتج:
شروط الدفع والشحن:
|
| Condition: | New Condition | Function: | Drilling and sawing |
|---|---|---|---|
| Number of drilling spindles: | 3 | Spindle bore taper: | BT40 |
| Spindle motor power: | 11KW | Rotation speed: | 200~3000 r/min |
| Drilling diameter range: | φ5~φ30 | Length range of finished workpiece: | 2000～12000mm |
| إبراز: | آلة حفر الشعاع باستخدام الحاسوب مع وسم هيدروليكي,آلة تنصت وحفر شعاع H Φ10,آلة قطع ثلاثية الأبعاد باستخدام الحاسوب مع وحدة وسم,H beam drilling tapping machine Φ10,3D CNC cutting machine with marking unit |
||
3 مجموعات مجلة أدوات 3D CNC H حزمة الحفر التقط وتقطيع آلة Φ10 وحدة العلامة الهيدروليكية
الغرض من خط الإنتاج:
يخصص خط الإنتاج هذا في المقام الأول لعمليات الحفر والتمييز والمنشار والقطع لمواد الصلب بما في ذلك الصلب الشكل H والصلب القناة.

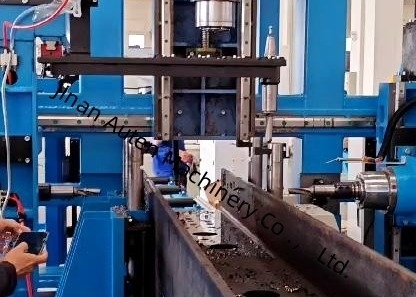

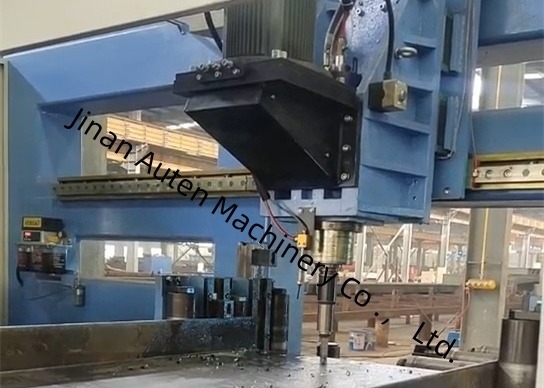

تستخدم آلة الحفر الرئيسية 3 فولاذات BT40 عالية السرعة لإجراء عمليات الحفر على السطحين الثلاثة من الصلب ، مع فولاذ واحد مخصص لكل سطح.يمكن للمجلة المقابلة من نوع الصف الأداة تحتوي على ما يصل إلى 4 مواصفات الأداةوهي مجهزة بقدرة تحويل رسومات CAD إلى برامج معالجة وتدعم التشغيل المتزامن متعدد الخيوط ، مما يتيح تنظيم وظائف عقلانية مثل الحفر ،حركة قطعة العمل، تغيير الأدوات، وتحديد موقع الغزل. وهذا يسمح لإنجاز اثنين أو ثلاثة من هذه المهام في وقت واحد، وبالتالي رفع بكثير كفاءة الإنتاج.
تستخدم آلة القطع الرئيسية منشار الشريط لأداء قطع طول ثابت على الصلب.
تم تجهيز خط الإنتاج هذا بواجهة اتصال محجوزة، مما يسهل على العملاء إدارة خط الإنتاج بشكل منهجي في المستقبل.
1جهاز الطباعة
وضع علامة على قطعة العمل
2نظام التبريد
يتم استخدام طريقة التبريد الداخلي للدوامة لتبريد قطعة الحفر ، ويتم تجهيز جهاز تبريد خارجي أيضًا.
3نظام هيدروليكي
يستخدم لتوفير الطاقة لجهاز الضغط على قطعة العمل والكتابة.
4النظام الهوائي
يستخدم لتوفير الطاقة لجهاز الدفع الجانبي ، تنفيس الغزل ، الخ.
5نظام التشحيم
يتبنى مزيج من التشحيم المركزي والتشحيم اليدوي. يتم استخدام جهاز التشحيم المركزي لتشحيم بعض الدلائل الخطيّة والمسامير الرئيسيّة في وقت ومقدار ثابت،ويستخدم التشحيم اليدوي لمواقع التشحيم الأخرى.
6نظام كهربائي
يتكون نظام التحكم في خط الإنتاج من جهاز كمبيوتر مضيف، PLC، الخ.
طريقة البرمجة: إدخال رسومات CAD أو معايير المعالجة من خلال واجهة USB أو لوحة مفاتيح لتوليد برامج المعالجة. يمكن تخزين برنامج المعالجة ، ويسمىيتم عرضها والإبلاغ عنها في أي وقت وفقًا لرقم الجزءيمكن أن يدرك خط الإنتاج كل من ضبط يدوي والتحكم في كل معيار معالجة بشكل منفصل والتحكم التلقائي في العملية بأكملها.
الرئيسيSالمواصفات:
| المعلم | القيمة | |
| حجم القطعة | نطاق العرض | 150×1250ملم |
| نطاق الارتفاع | 100×600ملم | |
| نطاق طول المواد الخام | 2000-12000ملم | |
| نطاق الطول للقطعة النهائية | 2000-12000ملم | |
| محور الحفر | عدد أدوات الحفر | 3 |
| مسامير الحفرة | BT2 ملفات | |
| قوة محرك العجلة | 11كيلوواط | |
| سرعة الدوران | 200~3000 دورة/دقيقة | |
| نطاق قطر الحفر | φ5 ~ φ30 | |
| محور CNC | قوة محرك الخدمة في محور X | حوالي 4.4 كيلوواط |
| السرعة القصوى في محور X | 40m/min | |
| قوة المحرك الخادم لحفر محور الموقع الأفقي | حوالي 1.5 كيلوواط | |
| سرعة الحفر القصوى في محور التثبيت الأفقي | 10m/min | |
| قوة محرك الخدمة من محور التغذية الأفقي للحفر | حوالي 2 كيلوواط | |
| سرعة الحفر القصوى في محور التثبيت الأفقي | 10m/min | |
| قوة محرك الخدمة في محور التثبيت الرأسي | حوالي 3 كيلوواط | |
| سرعة الحفر القصوى في محور التثبيت الرأسي | 10m/min | |
| قوة محرك الخدمة في محور التغذية الرأسي للحفر | حوالي 3 كيلوواط | |
| سرعة الحفر القصوى في محور التغذية الرأسي | 10m/min | |
| مجلة الأدوات | كمية | 3 مجموعات |
| النوع | النوع في الصف | |
| كمية الأدوات | 4 × 3 | |
| وحدة العلامة الهيدروليكية | كمية الحروف | 36 |
| حجم الحرف | Φ10 | |
