تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | شرط جديد | وظيفة: | الحفر والنشر |
|---|---|---|---|
| عدد مغزل الحفر: | 3 | المغزل يتحمل تفتق: | BT40 |
| قوة محرك المغزل: | 11kw | سرعة الدوران: | 200 ~ 3000 ص/دقيقة |
| نطاق قطر الحفر: | φ5 ~ φ30 | طول نطاق العمل النهائي: | 2000 ～ 12000mm |
| إبراز: | BT2 ميكانيكا,آلة حفر 3D H,5-30mm CNC آلة شق الشعاع,3D H beam drilling tapping machine,5-30mm CNC beam sawing machine |
||

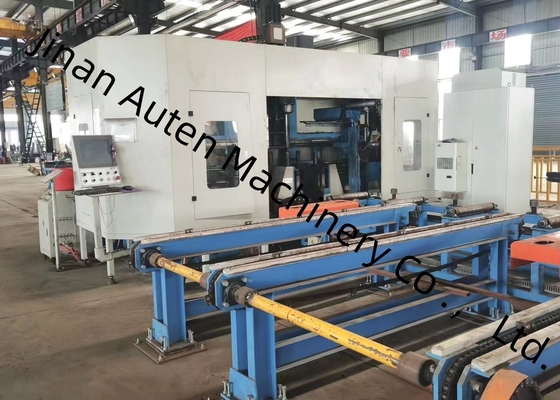

خط إنتاج آلة الحفر والتنصت والمنشار ثلاثي الأبعاد CNC H Beam بقطر حفر 5-30 مم، عمود دوران الحفر BT40
الغرض من خط الإنتاج:

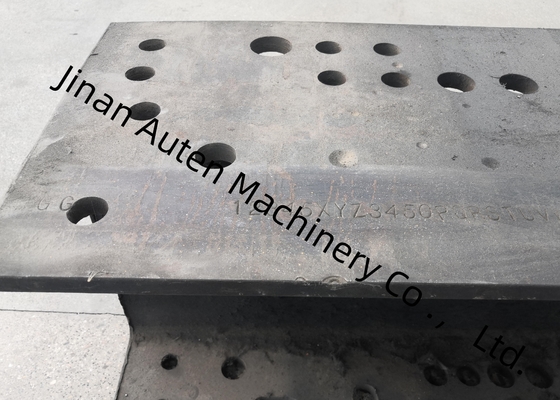

تم تصميم خط الإنتاج هذا في المقام الأول للحفر ووضع العلامات والمنشار والقطع للمواد الفولاذية مثل الفولاذ على شكل H والفولاذ على شكل قناة.
تستخدم آلة الحفر الرئيسية 3 أعمدة دوران عالية السرعة BT40 لإجراء عمليات الحفر على الأسطح الثلاثة للفولاذ، مع تخصيص عمود دوران واحد لكل سطح. يمكن لمخزن الأدوات من النوع الصفوف استيعاب ما يصل إلى 4 مواصفات للأدوات. وهي قادرة على تحويل رسومات CAD إلى برامج معالجة وتمكين التشغيل المتزامن متعدد الخيوط، مما يسمح بالترتيب الرشيد لمهام مثل الحفر وحركة قطعة العمل وتغيير الأدوات وتحديد موضع عمود الدوران. وهذا يجعل من الممكن إكمال اثنتين أو ثلاث من هذه المهام في وقت واحد، مما يعزز بشكل كبير كفاءة الإنتاج.
تستخدم آلة المنشار الرئيسية منشارًا شريطيًا لقطع الفولاذ إلى طول ثابت.
تم تجهيز خط الإنتاج هذا بواجهة اتصال محفوظة، مما يسهل على العملاء الإدارة المستقبلية للنظام لخط الإنتاج.
1. عربة تغذية الحفر ثلاثية الأبعاد
تتكون من تروس ومحركات مؤازرة ورافعات. تتمتع الرافعة بصلابة وثبات جيدين، ويمكنها الارتفاع والانخفاض تلقائيًا وفقًا لمواصفات الملف الشخصي، وتثبيت قطعة العمل تلقائيًا. بعد أن تقوم الرافعة بتثبيت قطعة العمل، يتم تشغيلها بواسطة المحرك المؤازر. تحت انتقال رف التروس، يتم تغذية قطعة العمل في اتجاه X لضمان دقة المعالجة الطولية للحفر.
2. المضيف الحفر ثلاثي الأبعاد
يتكون مضيف الحفر بشكل أساسي من قاعدة وسرير وشريحة متحركة وصندوق عمود دوران وجهاز ضغط علوي وجهاز تثبيت جانبي ومخزن أدوات من النوع الصفوف.
يتمتع السرير بصلابة وثبات جيدين، ويمكنه تحمل الحمل والاهتزاز الناتجين عن المعالجة عالية السرعة، وضمان دقة أداة الآلة.
يوجد 3 صناديق عمود دوران مثبتة على مضيف الحفر، وهي الجانب الثابت والجانب المتحرك وصندوق عمود الدوران العلوي، والتي تستخدم للحفر الأفقي والرأسي على التوالي. يمكن تشغيل كل صندوق عمود دوران بشكل مستقل أو إكمال عمليات الحفر في نفس الوقت، مما يحسن بشكل كبير كفاءة الإنتاج. يحتوي كل صندوق عمود دوران على مجموعة من أعمدة الدوران الميكانيكية عالية السرعة BT40، ويمكن لمخزن الأدوات من النوع الصفوف المقابل تثبيت ما يصل إلى 4 أقطار من لقم الثقب (عندما لا توجد أداة على عمود الدوران)، ويمكنه معالجة 4 أقطار مختلفة للثقوب تلقائيًا عندما يتم تثبيت قطعة العمل في وقت واحد.
يتم تشغيل تغذية عمود الدوران بواسطة محرك مؤازر، ويمكن تحقيق التقديم السريع والعمل إلى الأمام والعكس السريع من خلال التحكم في البرنامج؛ يتم تشغيل محرك عمود الدوران بواسطة محرك مؤازر لعمود الدوران، ويتم تعديل السرعة بشكل لا نهائي مع نطاق تنظيم سرعة واسع.
يتم تعليق وحدات صندوق عمود الدوران الثلاثة على جانب السرير، ويتم تشغيل كل وحدة صندوق عمود دوران بواسطة مجموعتين من المحركات المؤازرة لتحقيق الحركة الأفقية والرأسية لصندوق عمود الدوران، والذي يتم تشغيله بواسطة برغي كروي وتوجيهه بواسطة دليل دوار خطي دقيق. يضغط هذا الجهاز على قطعة العمل في اتجاهين أثناء عملية الحفر. توجد آلية ضغط تعمل بالأسطوانة فوق قطعة العمل للضغط على قطعة العمل مقابل أسطوانة الدعم الأفقية، وتوجد آلية ضغط تعمل بالأسطوانة على الجانب للضغط على قطعة العمل من الجانب.
3. قناة تفريغ الحفر ثلاثية الأبعاد
تتكون من مخفض، ودعم القناة، وبكرة الدعم، وبكرة تحديد المواقع الجانبية، وسلسلة، وما إلى ذلك.
تُستخدم قناة تفريغ المنشار لحمل قطعة العمل بعد المنشار. يقوم المخفض بتشغيل بكرة الدعم لدفع قطعة العمل للتحرك على طول اتجاه X.
رئيسيمواصفات:معلمة
| القيمة | حجم قطعة العمل | |
| نطاق العرض | 150～1250 مم | نطاق الارتفاع |
| 100～600 مم | نطاق طول المواد الخام | |
| 2000～12000 مم | عمود دوران الحفر | |
| 2000～12000 مم | عمود دوران الحفر | |
| عدد أعمدة دوران الحفر | 3 | تفتق تجويف عمود الدوران |
| BT40 | قدرة محرك عمود الدوران | |
| 11 كيلو واط | سرعة الدوران | |
| 200~3000 لفة/دقيقة | نطاق قطر الحفر | |
| φ5~φ30 | محور CNC | |
| قدرة المحرك المؤازر للمحور X | حوالي 4.4 كيلو واط | السرعة القصوى للمحور X |
| 40 م/دقيقة | قدرة المحرك المؤازر لمحور تحديد المواقع الأفقي للحفر | |
| حوالي 1.5 كيلو واط | السرعة القصوى لمحور تحديد المواقع الأفقي للحفر | |
| 10 م/دقيقة | مخزن الأدوات | |
| حوالي 2 كيلو واط | السرعة القصوى لمحور تحديد المواقع الأفقي للحفر | |
| 10 م/دقيقة | مخزن الأدوات | |
| حوالي 3 كيلو واط | السرعة القصوى لمحور التغذية الرأسي للحفر | |
| 10 م/دقيقة | مخزن الأدوات | |
| حوالي 3 كيلو واط | السرعة القصوى لمحور التغذية الرأسي للحفر | |
| 10 م/دقيقة | مخزن الأدوات | |
| الكمية | 3 مجموعات | النوع |
| من النوع المضمن | كمية الأدوات | |
| 4 × 3 | وحدة وضع العلامات الهيدروليكية | |
| كمية الأحرف | 36 | حجم الحرف |
| Φ10 | ||
