تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| الوظيفة: | حفر | الأعلى. عرض الحجم × الارتفاع: | 700 × 500 مم |
|---|---|---|---|
| دقيقة. عرض الحجم × الارتفاع: | 100 × 100 مم | طول الشعاع: | 2000 ～ 12200mm |
| نموذج المغزل الرئيسي: | BT40 | قوة المحرك: | 11 كيلوواط |
| سرعة المغزل: | 100 ～ 3000 ص/دقيقة | حفرة قطرها: | φ5 ～ φ30 مم |
| إبراز: | آلة الحفر عالية السرعة,آلة حفر الحزمة H CNC 33x5.5x3.3m,آلة الحفر بالشعاع 100-3000 R/Min,CNC H Beam Drilling Machine 33x5.5x3.3m,Beam Drilling Machine 100-3000 R/Min |
||
موديل BHD700 آلة حفر الحزم الفولاذية CNC عالية السرعة 33x5.5x3.3 متر حجم الآلة إجمالي 52 كيلو واط من الطاقة
صناعة التطبيقات:
تُخصص هذه الأداة الآلية في المقام الأول لعمليات الحفر على الفولاذ على شكل حرف H. وهي تستخدم ثلاثة مغازل حفر عالية السرعة ودقيقة لحفر قطعة الشغل، وتتميز بدقة تشغيل عالية وتشغيل سهل الاستخدام. وباعتبارها معدات عالية الكفاءة لا غنى عنها في صناعة الهياكل الفولاذية، فإنها تستخدم على نطاق واسع في البناء والجسور وأبراج الأعمدة والشبكات والقطاعات الأخرى ذات الصلة.

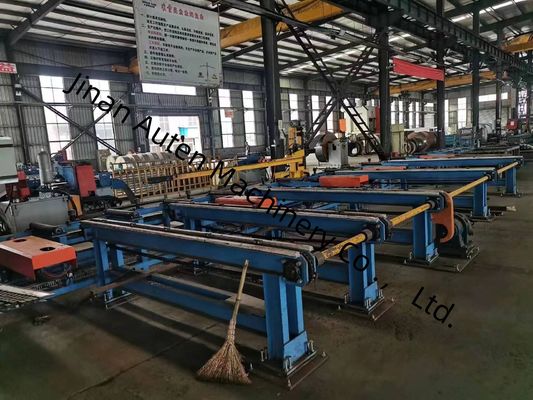

ناقل التغذية:
يتكون من دعامة الناقل، وبكرة الدعم، وبكرة تحديد المواقع الجانبية، وجهاز الدفع الجانبي، والرف، وما إلى ذلك. تُستخدم قناة التغذية لحمل قطعة الشغل المراد معالجتها، ويتم تثبيت مفتاح كهروضوئي في الطرف الأمامي لقناة المواد للكشف عن الطرف الأمامي لقطعة الشغل وتحديد معيار المعالجة في اتجاه X. يضغط جهاز الدفع الجانبي على قطعة الشغل بإحكام ويتكئ على بكرة تحديد المواقع الجانبية لتحقيق تحديد المواقع التقريبي لقطعة الشغل في اتجاه Y.
عربة التغذية NC:
تتكون من تروس ومحركات مؤازرة وذراعات آلية. تتمتع الذراع الآلية بصلابة وثبات جيدين، ويمكنها الارتفاع والسقوط تلقائيًا وفقًا لمواصفات الملف الشخصي، وتثبيت قطعة الشغل تلقائيًا. بعد أن تقوم الذراع الآلية بتثبيت قطعة الشغل، يتم تشغيلها بواسطة المحرك المؤازر. في ظل نقل الرف والترس، يتم تغذية قطعة الشغل في اتجاه X لضمان دقة التشغيل الطولية للحفر.
ناقل الإخراج:
يتكون من دعامة الناقل، وبكرة الدعم، وما إلى ذلك. تُستخدم بكرة الدعم لحمل قطعة الشغل النهائية.
المواصفات:
| معلمة الحزمة H | الحد الأقصى للحجم العرض × الارتفاع | 700 × 500 مم | |
| الحد الأدنى للحجم العرض × الارتفاع | 100 × 100 مم | ||
| طول الحزمة | 2000 ~ 12200 مم | ||
| المغزل الرئيسي | الكمية | 3 | |
| الموديل | BT40 | ||
| قدرة المحرك | 11 كيلو واط | ||
| سرعة المغزل | 100 ~ 3000 لفة/دقيقة | ||
| قطر الفتحة | φ5 ~ φ30 مم | ||
| محور CNC | قدرة المحرك المؤازر لمحور X | حوالي 5 كيلو واط | |
| قدرة المحرك المؤازر لمحور تحديد موضع الحفر الأفقي | حوالي 1.5 كيلو واط | ||
| قدرة المحرك المؤازر لمحور تحديد موضع الحفر الرأسي | حوالي 3 كيلو واط | ||
| المحرك المؤازر لتغذية الحفر | حوالي 2 كيلو واط | ||
| مخزن الأدوات | الكمية | 3 | |
| النوع | نمط الصف | ||
| سعة مخزن الأدوات | 4 × 3 | ||
| دقة المعالجة | انحراف مسافة الفتحة | فتحتان في حدود 1 متر | ±0.5 |
| تزداد قيمة الانحراف المسموح بها بمقدار ±0.2 مم لكل متر إضافي من مسافة الفتحة، ولا تتجاوز الحد الأقصى ±2 مم | |||
| انحراف هامش النهاية | ±1.0 مم | ||
| حجم الآلة | حوالي 33 × 5.5 × 3.3 متر | ||
