تفاصيل المنتج:
شروط الدفع والشحن:
|
| حالة: | شرط جديد | وظيفة: | الحفر والنشر |
|---|---|---|---|
| عدد مغزل الحفر: | 3 | المغزل يتحمل تفتق: | BT40 |
| قوة محرك المغزل: | 11kw | سرعة الدوران: | 200 ~ 3000 ص/دقيقة |
| نطاق قطر الحفر: | φ5 ~ φ30 | طول نطاق العمل النهائي: | 2000 ～ 12000mm |
| إبراز: | ,,cnc internal grinding machine |
||
BT40 Spindle bore taper Steel Structure H Beam CNC Drilling And Sawing Machine Line 5-30MM Drilling Diameter Range
الغرض من خط الإنتاج:
يستخدم خط الإنتاج هذا بشكل أساسي لحفر وتثبيت وتقطيع وقطع الفولاذ على شكل حرف H والفولاذ على شكل قناة وغيرها من الفولاذ.

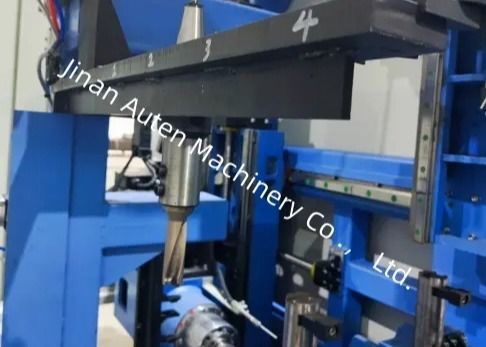

يستخدم مضيف الحفر 3 مغازل BT40 عالية السرعة لحفر 3 أوجه من الفولاذ. كل وجه لديه مغزل واحد ، ويمكن لمخزن الأدوات المقابل استيعاب ما يصل إلى 4 مواصفات من الأدوات. يمكنه تحقيق تحويل رسومات CAD إلى برامج معالجة ؛ ويمكنه تحقيق عملية متزامنة متعددة الخيوط ، ويمكنه ترتيب الحفر وتشغيل قطعة العمل وتغيير الأدوات وتحديد موضع المغزل ومهام أخرى بشكل معقول ، بحيث يمكن إكمال اثنين أو ثلاثة منها في نفس الوقت ، مما يحسن بشكل كبير كفاءة الإنتاج.
يستخدم مضيف النشر منشارًا شريطيًا لقطع الفولاذ إلى طول ثابت.
يحتفظ خط الإنتاج هذا بواجهة اتصال لتسهيل الإدارة المستقبلية لنظام العملاء لخط الإنتاج.
هيكل وتكوين خط الإنتاج:

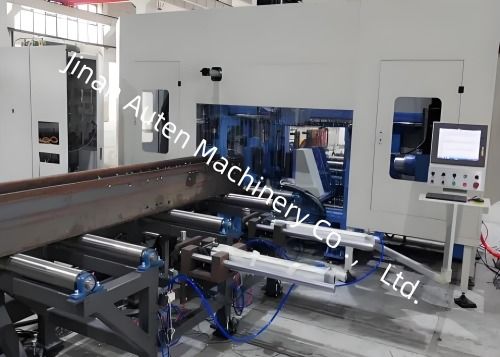

يتكون خط الإنتاج هذا من جزأين رئيسيين: خط إنتاج الحفر وخط إنتاج النشر. ينقسم الجزء الكهربائي أيضًا إلى جزأين ، يتحكمان في النشر والحفر على التوالي. يمكن تشغيل الجزأين بشكل مستقل ويمكنهما التواصل مع بعضهما البعض عبر الناقل.
المكونات:
يتكون خط الإنتاج هذا بشكل أساسي من طاولة مواد أفقية للتحميل ، وآلة رئيسية للحفر ثلاثية الأبعاد ، وقناة تغذية للحفر ثلاثية الأبعاد ، وجهاز تغذية للحفر ثلاثي الأبعاد ، وقناة تفريغ للحفر ثلاثية الأبعاد ، ونظام تبريد ، ونظام هيدروليكي ، ونظام هوائي ، ونظام تشحيم ، ونظام كهربائي وأجزاء أخرى.
يعتمد خط الإنتاج على سرير ثابت وهيكل قطعة عمل متحرك ، وهو مناسب للإنتاج الآلي
1. طاولة مواد أفقية للتحميل
تتكون من دعامة طاولة المواد ، وسلسلة ناقل ، ومحرك تخفيض ، وما إلى ذلك ، والتي تستخدم لنقل الفولاذ إلى قناة التغذية.
تتصل طاولة المواد الأفقية للتحميل بآلة التقويم التي اشتراها العميل.
2. قناة تغذية الحفر ثلاثية الأبعاد
تستخدم قناة تغذية الحفر ثلاثية الأبعاد أسطوانة طاقة للاتصال بآلة التقويم في موقع العميل ، وتقبل الملف الشخصي المستقيم ، وترسله تلقائيًا إلى موضع المشبك لعربة التغذية. يبلغ ارتفاع المستوى العلوي للأسطوانة في هذا المخطط 800 مم من الأرض. إذا كان ارتفاع آلة التقويم مختلفًا ، فيجب على المستخدم تعديله. تُستخدم قناة التغذية لحمل قطعة العمل المراد معالجتها. يتم تثبيت مفتاح كهروضوئي في الطرف الأمامي للقناة للكشف عن الطرف الأمامي لقطعة العمل وتحديد مرجع المعالجة في اتجاه X. يضغط جهاز الدفع الجانبي على قطعة العمل بإحكام وينحني على أسطوانة تحديد المواقع الجانبية لتحقيق تحديد المواقع التقريبي لقطعة العمل في اتجاه Y.
رئيسيالمواصفات:
| المعلمة | القيمة | |
| حجم قطعة العمل | نطاق العرض | 150～1250mm |
| نطاق الارتفاع | 100～600mm | |
| نطاق طول المواد الخام | 2000～12000mm | |
| نطاق طول قطعة العمل النهائية | 2000～12000mm | |
| مغزل الحفر | عدد مغازل الحفر | 3 |
| مخروط ثقب المغزل | BT40 | |
| طاقة محرك المغزل | 11kW | |
| سرعة الدوران | 200~3000 لفة في الدقيقة | |
| نطاق قطر الحفر | φ5~φ30 | |
| محور CNC | طاقة محرك سيرفو المحور X | حوالي 4.4 كيلو واط |
| السرعة القصوى للمحور X | 40 م / دقيقة | |
| طاقة محرك سيرفو لمحور تحديد المواقع الأفقي للحفر | حوالي 1.5 كيلو واط | |
| السرعة القصوى لمحور تحديد المواقع الأفقي للحفر | 10 م / دقيقة | |
| طاقة محرك سيرفو لمحور التغذية الأفقي للحفر | حوالي 2 كيلو واط | |
| السرعة القصوى لمحور تحديد المواقع الأفقي للحفر | 10 م / دقيقة | |
| طاقة محرك سيرفو لمحور تحديد المواقع الرأسي للحفر | حوالي 3 كيلو واط | |
| السرعة القصوى لمحور تحديد المواقع الرأسي للحفر | 10 م / دقيقة | |
| طاقة محرك سيرفو لمحور التغذية الرأسي للحفر | حوالي 3 كيلو واط | |
| السرعة القصوى لمحور التغذية الرأسي للحفر | 10 م / دقيقة | |
| مخزن الأدوات | الكمية | 3 مجموعات |
| النوع | نوع مضمن | |
| كمية الأدوات | 4 × 3 | |
| وحدة الوسم الهيدروليكي | كمية الأحرف | 36 |
| حجم الحرف | Φ10 | |
