تصنيع عالي الجودة في الصين للحفر واللكم والقطع والطحن وتشكيل آلات الزوايا والحزم والألواح والشفاه!
افعل الجديد ، افعل الخير!
|
|
تفاصيل المنتج:
شروط الدفع والشحن:
|
| وظيفة: | الحفر ووضع العلامات | حجم الزاوية (مم): | 140*140*10~250*250*32 |
|---|---|---|---|
| الأعلى. طول المادة الخام (م): | 14 | قوة الوسم (كيلو نيوتن): | 1000 |
| عدد مجموعة الأحرف: | 1 | رقم الشخصية: | 18 |
| حجم الحرف (مم): | 14*10*19 | نطاق المسافة الدقيقة (مم): | 50 ~ 220 (ستبليس) |

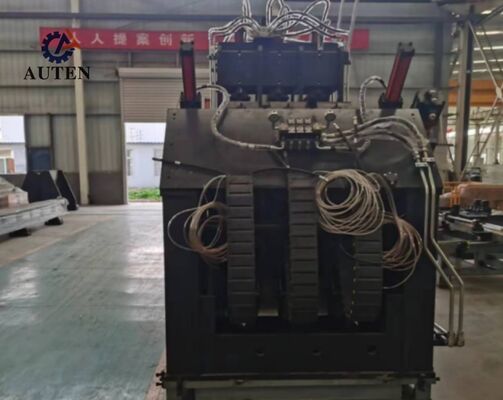

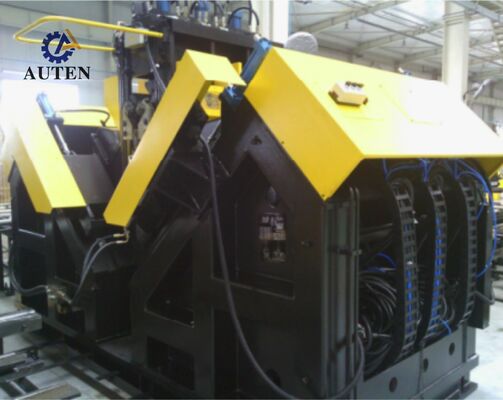

9 محاور آلة الحفر الزاوية CNC مع الذرة الهواء التبريد الداخلي الجاف
مقدمة المنتج
خط إنتاج الحفر والتمييز الزاوي للصلب من CNC مصمم خصيصًا لمعالجة ملفات الفولاذ الزاوية الكبيرة عالية القوة المستخدمة في تصنيع أبراج نقل الطاقة.أنها توفر تحديد موقع الحفر الدقيق وجودة الحفر المتسقة عبر جميع مواقع الحفر المحددةمن خلال دمج تكنولوجيا الأتمتة المتقدمة، يحسن النظام إنتاجية التصنيع مع تقليل التعامل اليدوي ومشاركة المشغل.
المعلمات الرئيسية:
| النموذج | ADM2532 |
| حجم الزاوية (ملم) | 100 × 100 × 10 ~ 250 × 250 × 32 |
| أقصى طول الفراغ ((m) | 14 |
| مقطوعة من محور الحفر | BT40 |
| أقصى قطر الحفر (ملم) | ف40 |
| كمية الحفر على كل جانب (قطعة) | 3 (6 في المجموع على كلا الجانبين) |
| سرعة الدوران القصوى للدوار (r/min) | 6000 |
| السرعة القصوى للثقب (m/min) | 200 |
| محاور CNC | 9 |
| نطاق العلامة الخلفية (ملم) | 50-220 (بدون خطوة) |
| سرعة تغذية الزاوية القصوى (م/دقيقة) | 40 |
| قوة العلامة (kN) | 1000/1200 |
| كمية مجموعة الشخصيات | 4 |
| عدد الشخصيات في كل مجموعة | 18 |
| حجم الحرف ((ملم) | 14 × 10 × 19 |
| نظام تبريد حفر | تشتيت الهواء التبريد الداخلي الجاف |
| وضع البرمجة | برمجيات رفع أو برمجة تعليمات |
| الأبعاد الإجمالية (م) | 34 × 8 × 3 |
خصائص المنتج:
1يتضمن خط الإنتاج نظامًا تلقائيًا للتعامل مع المواد يتكون من ناقل تغذية عرضي، رف تحميل دوار، نظام تفريغ تلقائي، وآلية تغذية دقيقة.عمليات الحفر والتمييز مدمجة في عملية إنتاج مستمرة، مما يتيح التشغيل والمعالجة الآلية بالكامل لقطع العمل. هذا التكوين يقلل بشكل كبير من التدخل اليدوي ويقلل من متطلبات العمالة.
2تم تجهيز نظام الحفر بأدوات BT40 عالية الدقة المصنعة في تايوان مع توصيل سائل التبريد الداخلي ، مما يوفر دقة الحفر الموثوقة وكفاءة التصنيع.يتم تثبيت ستة رؤوس الحفر التي يتم التحكم بها بواسطة CNC، مع ثلاثة وضعت على كل جانب من الفولاذ الزاوية.رؤوس الحفر المعاكسة يمكن في وقت واحد معالجة ثقوب من نفس القطر مع الحفاظ على مسافات ثابتة من الحواف العليا من الفولاذ الزاوية.
3يوفر برنامج التشغيل واجهة ثنائية اللغة الصينية / الإنجليزية مع تخطيط سهل الاستخدام وتصور واضح لرسومات القطعة المعدة ، مما يسهل العملية وإدارة الإنتاج.
4. البرمجة فعالة ومريحة. يمكن للمشغلين توليد برامج التصنيع عن طريق إدخال المعلمات الأساسية، بما في ذلك أبعاد قطرة العمل، قطر الثقب، الفجوةوكميات الثقوبوبدلاً من ذلك، يمكن استخدام برنامج التفصيل CAD / CAM لتحويل بيانات التصميم إلى ملفات التصنيع. كما يدعم النظام ملفات NC1 التي تم إنشاؤها بواسطة برنامج TEKLA،تسهيل دمج عمليات التصميم الهندسي والإنتاج.
5المكونات الهيدروليكية والهوائية والكهربائية الأساسية مشتقة من الشركات المصنعة ذات السمعة الطيبة والعلامات التجارية الصناعية المعروفة، مما يساعد على ضمان التشغيل الموثوق به، والأداء المستمر،ومددة عمر المعدات.
6وظيفة التشخيص التلقائي للخطأ المتكاملة تمكن النظام من تحديد تشوهات المعدات بكفاءة، مما يسهل إصلاح الأخطاء ويقلل من وقت توقف الصيانة.
7وحدة القص متوفرة كتركيب اختياري.تم تصميم آلية القطع مزدوجة الشفرة لتوفير قطع زاوية الفولاذ بكفاءة وتوسيع قدرات معالجة خط الإنتاج.
هذه العينات توضح مجموعة متنوعة من المواصفات القياسية وتكوينات الثقوب من الصلب الزاوي المستخدم عادة في بناء أبراج خطوط النقل.أنها بمثابة مرجع بصري للمستخدمين المحتملين أو المفتشين لتقييم أداء التشغيل للمعداتتقدم معايير واضحة وقابلة للقياس لتحديد ما إذا كانت المعدات تتوافق مع معايير التصنيع المطلوبة لإنتاج أبراج خطوط النقل.
في بناء خطوط النقل عالية الجهد فائق (UHV) ، حيث أبراج النقل تتحمل الظروف الجوية القاسية والحمولات الكبيرة،هذه المعدات تلعب دوراً حاسماً في معالجة مكونات الفولاذ الزاوية التي تشكل الهياكل المحملة الأساسية للأبراجأنها تؤدي بفعالية عمليات الحفر والطبع على الفولاذ الزاوية المستخدمة في أجسام البرج والذراعين المتقاطعة وغيرها من العناصر الهيكلية الأساسية،ضمان دقة الأبعاد الدقيقة وأداء الاتصال الموثوق بهونتيجة لذلك، فإنه يسهم بشكل كبير في سلامة هيكلية طويلة الأجل واستقرار أبراج الإرسال طوال حياتها الخدمية بأكملها.
