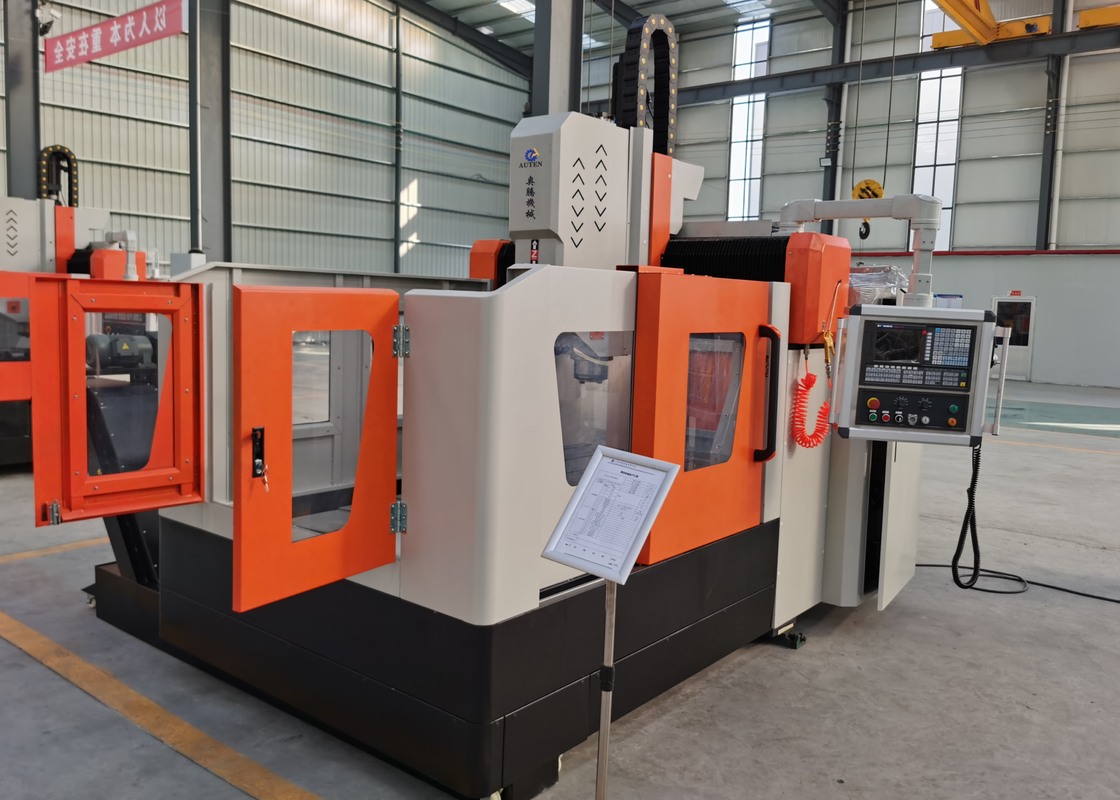

عالية صلابة عالية السرعة CNC الطبقة الحفرة طحن آلة مع التحكم في سيرفو

عالية الصلابة عالية السرعة CNC الطبق الحفر والطحن مع التحكم في سيرفو

مقدمة المنتج

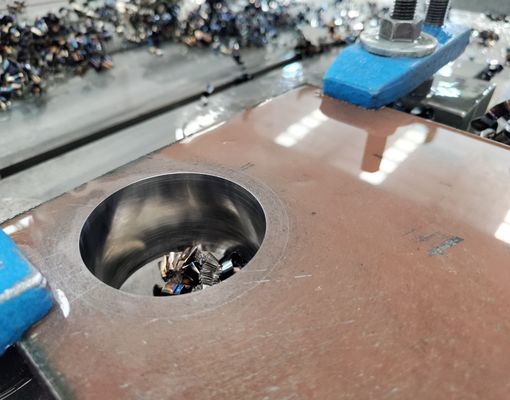

تم تطوير الآلة خصيصًا لمعالجة الدقة العالية لأقراص الأنابيب ومكونات الفلينج ، ودعم عمليات الحفر لقطر الثقوب تصل إلى φ80 مم.إنه يدمج وظائف معالجة متعددة، بما في ذلك الحفر، والحفر، والحفر، والنقر، والطحن. المعدات متوافقة مع كل من أدوات الكربيد والحفر التقليدية،توفير حلول معالجة مرنة لمختلف متطلبات المواديحتوي على نظام تحكم CNC بديهي، والآلة توفر عملية مريحة، وبرمجة فعالة، ودقة التصنيع الممتازة،مما يجعلها مناسبة لتطبيقات التصنيع الصناعي عالية الدقة.

تكوين المنتج:

خصائص المنتج

1. يستخدم سرير الآلة والشريط العرضي هيكل فولاذي لحام ثقيل مع علاج حر متقدم للشيخوخة وتخفيف الإجهاد لتحسين الاستقرار الهيكلي ودقة التصنيع طويلة الأجل.طاولة العمل، مائدة التنزلق العرضية، والعجل المصنوعة من الحديد الزهري عالية الجودة، وتوفير صلابة ممتازة، ومقاومة الاهتزاز، ومتانة التشغيل.

2يتبنى محور X تكوين محرك خدمة مزدوج على جانبي البوابة ، مما يضمن حركة متزامنة ودقة تحديد المواقع العالية وموازية ممتازة.هذا الهيكل الدفع المتقدم يحافظ بفعالية على عمودية متفوقة ودقة بين حركات محور X وY.

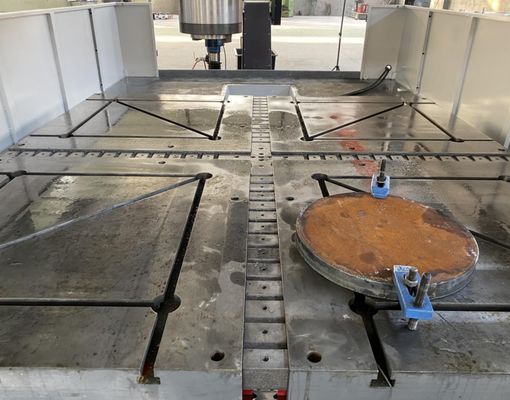

3يتم تصنيع طاولة العمل من الحديد الصلب الممتاز ، مما يوفر قدرة بارزة على تحمل الحمل ، والاستقرار الهيكلي ، والدعم الموثوق به لعمليات التصنيع الثقيلة.

4يستخدم محور الحفر تصميمًا BT40 صلبًا ودقيقًا للغاية مع نظام إمدادات سائل تبريد داخلي متكامل ، مما يضمن إزالة رقائق فعالة ، وتحسين تبريد الأدوات ،واستبدال أدوات مريحةنطاق سرعة الغزل قابل للتعديل من 30 إلى 3000 دورة في الدقيقة، مما يسمح بالتكيف المرن مع متطلبات معالجة مختلفة.

5يتم تثبيت ناقلات رقائق من نوع سلسلة الصفائح على جانبي طاولة العمل لجمع رقائق التصنيع و سائل التبريد تلقائيًا. يتيح هذا النظام تفريغ رقاقة فعال ، واسترداد سائل التبريد,وبيئة تصنيع أكثر نظافة

6المكنسة مجهزة بنظم إمدادات سائل التبريد الداخلية والخارجية ، مما يوفر ضغطًا كافًا وقدرة تدفق لتبريد الأدوات وتزيينها بفعالية.يتم دمج أجهزة مراقبة مستوى المبرد لضمان أداء التبريد المستقر وحماية أدوات الحفر أثناء التشغيل المستمر.

7يوفر نظام التشحيم التلقائي التشحيم المستمر والدقيق للمكونات الحيوية المتحركة، بما في ذلك المواسير الخطيّة، المسامير الكروية، ومحامل العجلات.هذا التصميم يقلل من التآكل الميكانيكي، يحسن استقرار التشغيل، ويمدد عمر الخدمة للمكونات الرئيسية.

8المعدات مجهزة بنظام التحكم 828D CNC، مع وظائف معالجة قوية، القدرة على برمجة CAD / CAM التلقائية، التشغيل البديهي، إشعار الإنذار في الوقت الحقيقي،وظائف تعويض الأخطاء الذكية، تحسين فعالية التصنيع وإدارة الإنتاج بشكل كبير.

9تتكامل الآلة مع المكونات الأساسية عالية الجودة من الشركات المصنعة المعترف بها دوليا، بما في ذلك خطوط توجيه الدوار الخطية، المسامير الكرة الدقة، محركات الخدمة والحركات، أنظمة الغزل,أجهزة تحكم CNC ومضخات هيدروليكية وصمامات تحكم ومضخات سائل التبريد. هذه المكونات المتميزة تضمن موثوقية المعدات الاستثنائية والتشغيل المستقر وأداء التصنيع على المدى الطويل.

آلة قطع لوحة الجدار CNC هي حل صناعي قوي ، تم تصميمه بدقة لمعالجة الدقة للمكونات الشكلية لللوحة والعناصر الهيكلية.هذه الآلة مصممة خصيصا للتعامل مع قطع العمل مثل الاطراف، الأقراص والحلقات والصفائح المسطحة، شريطة أن تكون سمك المواد ضمن نطاق التصنيع الفعال المحدد للآلة.

في منشآت تصنيع الهياكل الصلبة، هذه الآلة الحفرة للصفائح تنفذ عمليات الحفر والطحن الدقيقة على الألواح الهيكلية ومكونات الاتصال،توفير أساس متين لبناء أطر الصلب القويةفي قطاع طاقة الرياح ، تقدم معالجة عالية الدقة لأبراج توربينات الرياح والفلانجز العمليات الأساسية التي تضمن أن هذه المكونات يمكن أن تتحمل الظروف البيئية القاسية ،بما في ذلك الرياح الشديدة وتقلبات درجة الحرارةبالنسبة لمشاريع بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور ودعمها.ضمان تشكيل اتصالات مستقرة ودائمة قادرة على تحمل الأحمال الديناميكية طوال عمر الجسر الممتد.
