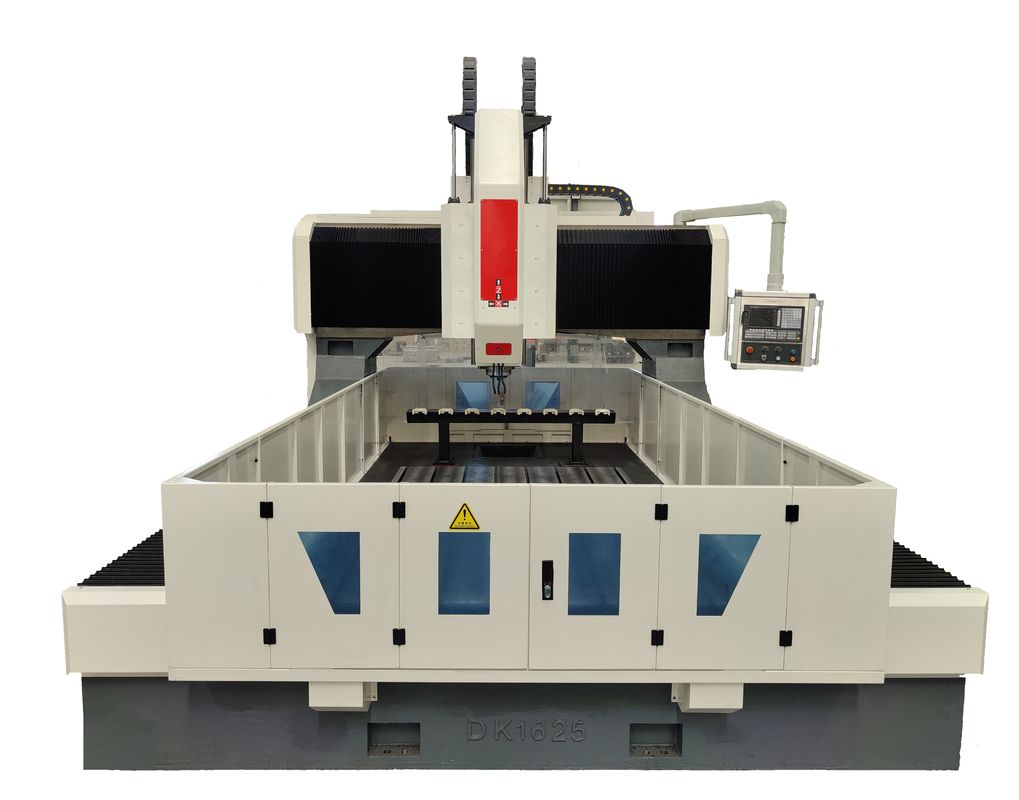

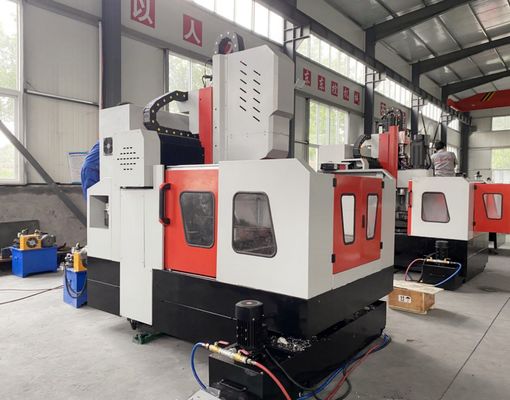

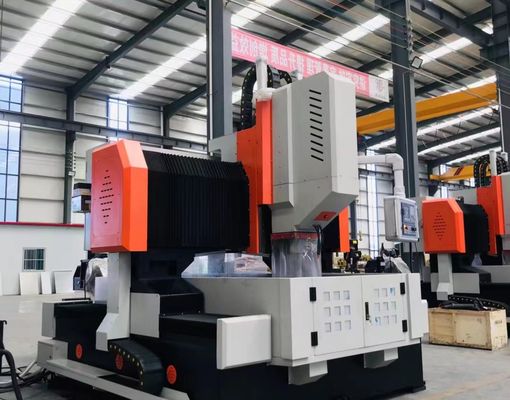

آلة حفر وطحن ألواح CNC متقدمة عالية السرعة للألواح الفولاذية الكبيرة

الآلة المتقدمة عالية السرعة CNC حفر الصفائح والطحن لألواح الصلب الكبيرة

التطبيق:

هذه آلة الحفر والطحن للصفائح من طراز الجدار CNC تم تطويرها خصيصًا لأداء مجموعة واسعة من عمليات التصنيع ، بما في ذلك الحفر ، والشفرة ، والنقر ، والطحن ، والحفر ،على لوحات الصلب والمكونات الهيكليةيوفر حلول عالية الكفاءة في معالجة الثقوب لمختلف قطع العمل مثل الاطراف والقرصات والحلقات وهياكل اللوحات ضمن نطاق السماكة المعمول به.تدعم الآلة كل من معالجة الثقب والثقب الأعمى وهي مناسبة لمعالجة المواد الواحدة وكذلك المكونات المركبة متعددة الطبقاتمن خلال دمج تكنولوجيا CNC المتقدمة ، توفر المعدات عملية مريحة ، وقدرة معالجة آلية ، وأداء التصنيع عالي الدقة ،مما يجعلها الحل المثالي للإنتاج الصناعي على نطاق واسع يتطلب الكفاءة، الدقة، والموثوقية.

المواصفات:

خصائص المنتج

1نظام نقل عالي الدقة
تستخدم الآلة خطوط توجيه خطية تصنع في تايوان ومجموعات الزحام الدقيقة ، مما يضمن حركة محور سلسة ، واستقرار حركة ممتاز ،وتحسين القدرة على تحمل الحمل لتطبيقات التصنيع الثقيل.

1) يتم تجهيز محور X بموجات توجيه خطية متدحرجة ، والتي توفر كل من التوجيه الجانبي والدعم الهيكلي لتلبية متطلبات عمليات الحفر عالية السرعة.يتم تشغيل حركة المحور بواسطة محرك سيرفو AC جنبا إلى جنب مع نظام نقل ملفوف بالكرات عالي الدقةيضمن وضع دقيق وحركة خطية سلسة.

2) يتم تصميم المحور Y مع اثنين من القيادة الخطية المتداولة الثقيلة المثبتة على كل جانب مع ثلاثة المنزلقات من النوع المربع مثبتة على كل طريق لتشكيل هيكل زلق زلق صلب للغاية.هذا التكوين الأمثل يوفر قوة هيكلية استثنائية والاستقرار مع توفير مزايا مثل مقاومة الاحتكاك المنخفضة، سرعة السفر العالية، امتصاص الاهتزاز ممتازة،ومدة خدمة طويلةتتبنى حركة البورتري نظام محرك مزدوج للخدمات المزامنة ، مع محركات الخدمات المثبتة على كلا الجانبين لدفع المسامير الكرة في وقت واحد ،ضمان الحركة المزامنة وأداء التصنيع الدقيق الذي يتم التحكم به بواسطة CNC.

3) يتم تجهيز عربة الغزل بأربعة خطوط توجيه خطية ثقيلة ، مما يوفر صلابة متميزة ودقة تحديد المواقع عالية وأداء ديناميكي ممتاز ،والعمل المستقر حتى في ظروف معالجة منخفضة السرعة.

2نظام التشحيم الآلي والهيكل الوقائي:
يتم تجهيز الجهاز بنظام التشحيم الذاتي الحجمي المصنوع في تايوان مع توزيع ضغط دقيق.النظام يزود تلقائيًا الزيوت لجميع المكونات الرئيسية المتحركة، بما في ذلك خطوط توجيه خطية ، ومسامير الكرات ، وأنظمة نقل الوقود ، مما يضمن تغطية التشحيم الشامل ويمدد بشكل فعال عمر الخدمة للمكونات الحيوية.يتم تثبيت أغطية وقائية ضد الغبار على أنظمة المحورين X و Y، بينما يتم ترتيب حمايات ضد البقع ضد الماء حول طاولة العمل لحماية هيكل الآلة وتحسين موثوقية التشغيل.

3نظام التحكم المتقدم لـ KND CNC

تستخدم الآلة محركات الخدمة المطلقة عالية الدقة للتحكم في المحرك ومجهزة بواجهة اتصال RS232 وشاشة عرض ملونة وواجهة تشغيل باللغة الصينية.يدعم نظام CNC كل من التشغيل المحلي وإدخال بيانات USB الخارجية، توفير إدارة برنامج مريحة، ونقل البيانات مرنة، والتحكم في الآلات بكفاءة.

تم تصميم هذه المعدات الصناعية عالية الأداء CNC للثقب والتمييز من صفيحة المعدن الصلبة للتصنيع الدقيق للمكونات من نوع الصفيحة والأجزاء الهيكلية.مصممة خصيصًا لمعالجة قطع العمل بما في ذلك الاطراف، الأقراص والحلقات والصفائح المسطحة ، يحتوي على شرط أساسي يجب أن تتوافق سمك هذه القطع الصناعية بدقة مع معايير التصنيع الفعالة المحددة من قبل الآلة.

في ورشة عمل الهياكل الفولاذية، هذه المعدات تقدم عمليات الحفر الدقيق والطحن للصفائح الهيكلية ومكونات الاتصال،وبالتالي إنشاء أساس قوي لتجميع ثابت لأطر الفولاذفي قطاع طاقة الرياحتوفر حلول معالجة عالية الدقة لأبراج توربينات الرياح والفلانجز عملية لا غنى عنها تضمن قدرة هذه المكونات على تحمل الظروف البيئية القاسية (في مشروعات بناء الجسور، تقوم المعدات بمعالجة أعمدة الجسور وأقواس الدعم، مما يسمح بتشكيلاتصالات متينة مصممة لتحمل الأحمال الديناميكية طوال عمر الجسر الطويل.
